設計目標與要求： 設計目標：使用機器人結合升降機構，實現產品自動送料和取料

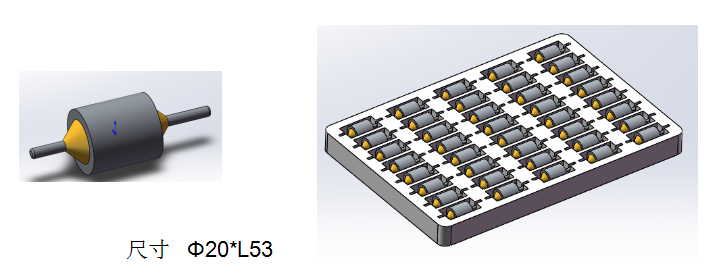

工件尺寸

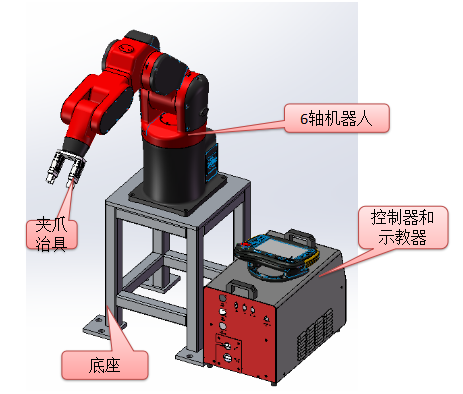

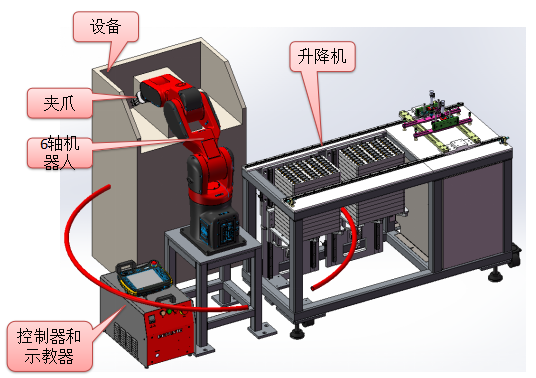

本工作站是專業為貴司所定制，用于自動組裝充氣線體。工作站主要由以下幾部份構成： （1）、1臺6軸機器人含機架 ； （2）、1套取夾爪治具； （3）、1套升降機

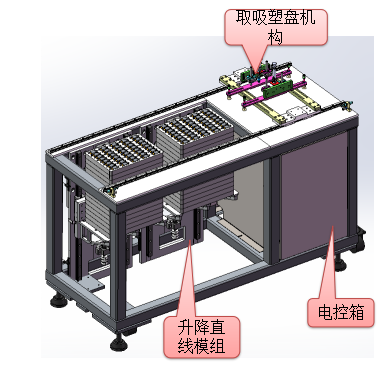

上下料機： 1、上下采用私服模組 2、吸塑盤移栽采用私服加同步帶 3、補料采用停機上料和下成品，間隔1h 上下料機動作： 1、人工將未加工的料放滿在載盤中，以備用 2、上料位無料時，將放滿料的載盤放到上料位，取走下料位的載盤，并放置一個空載盤置于下料位，此時啟動上下料確認按鈕，機器人自動取料，取完一盤料后，取載盤機構取走載盤，放置下料位，上料模組上升一層，下料模組下降一層，以此類推

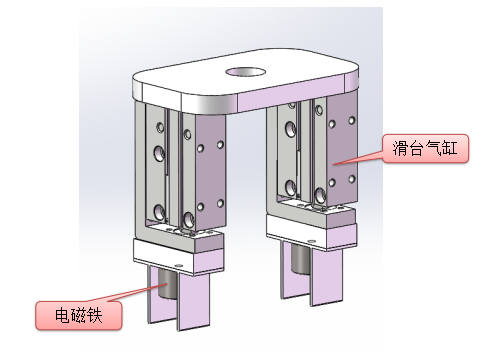

夾爪： 1、采用滑臺氣缸+電磁鐵 2、移動采用同步帶加直線導軌 動作： 1、取一個料，放一個料

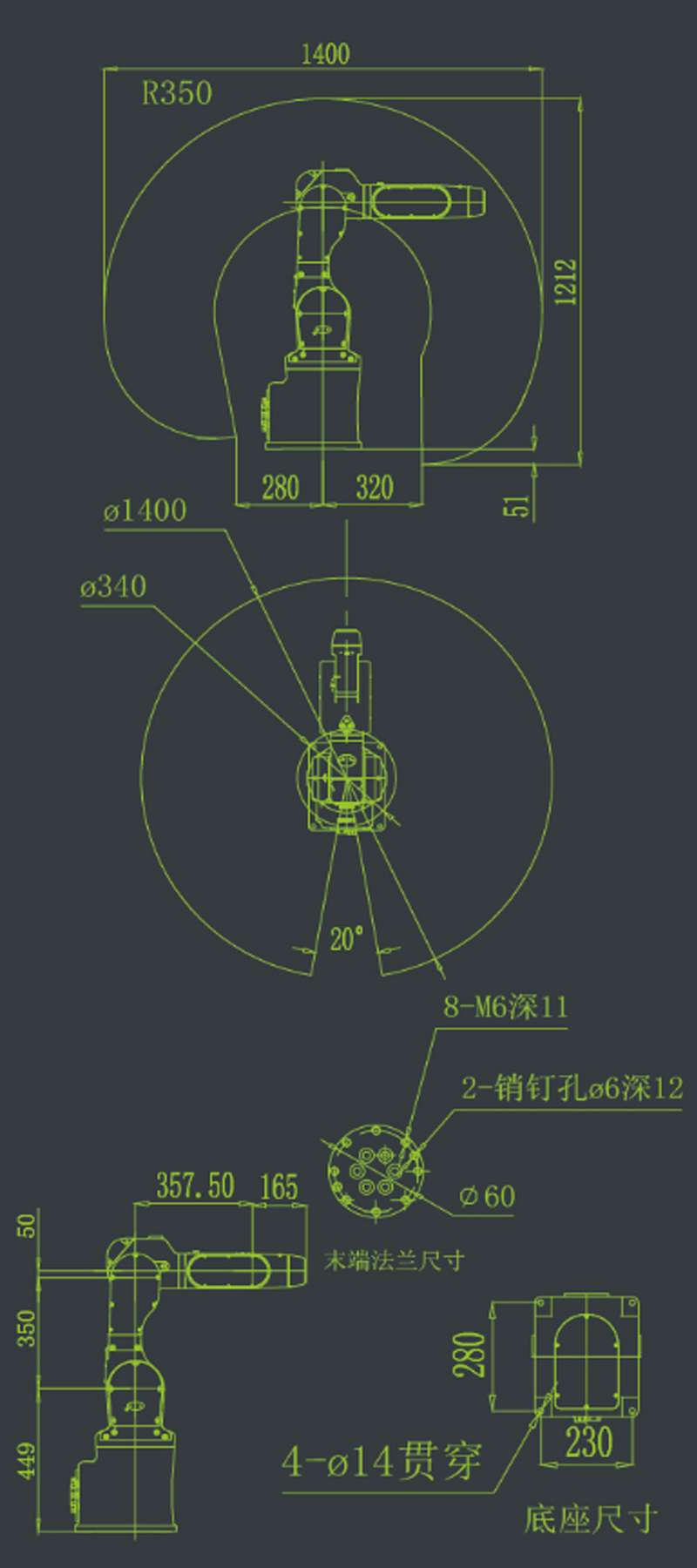

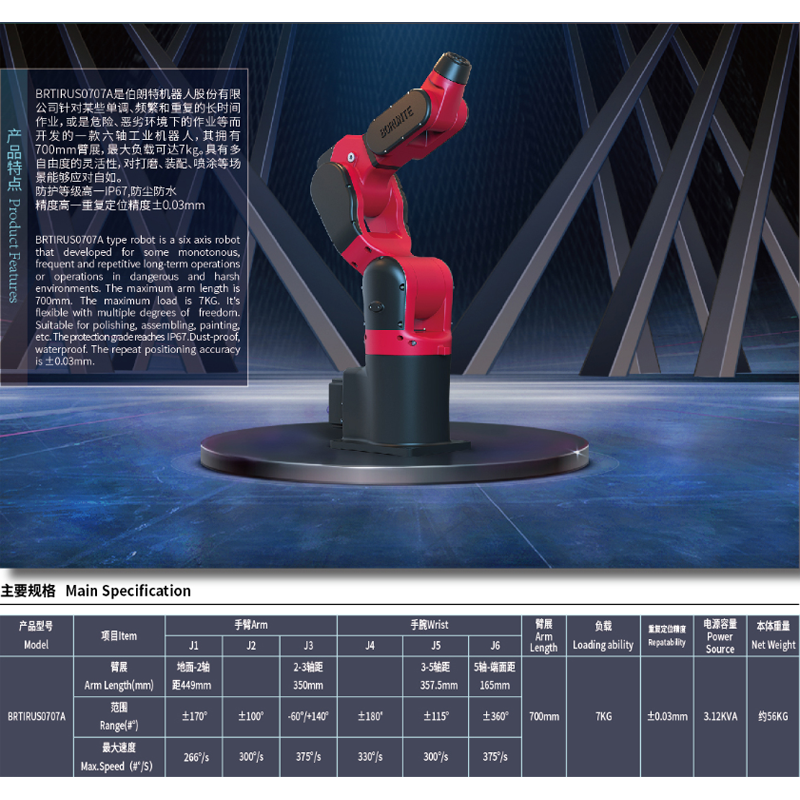

機器人： 1、采用6軸機器人，臂展700mm，負重7KG，
產品介紹
