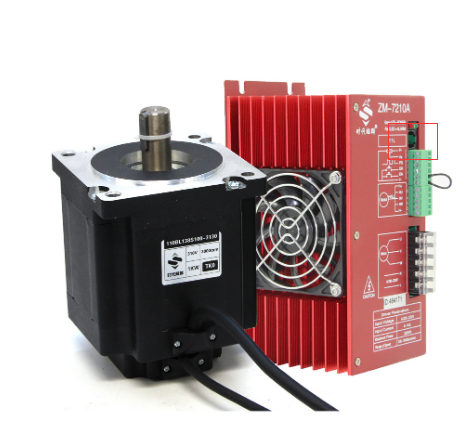

上圖ZM-BL03轉速表適用于時代超群帶接口的驅動器ZM-6515A,ZM-7205A,ZM-7210A,ZM-7215A

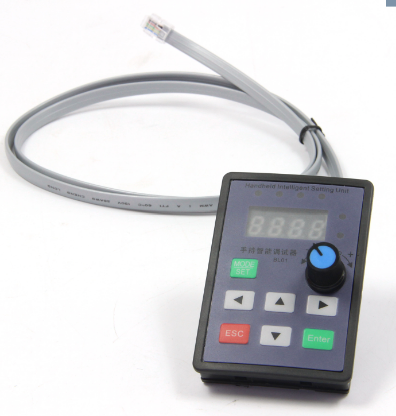

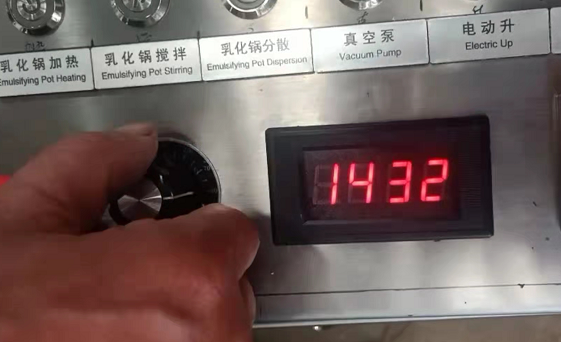

把網口電話線的任意一端插入驅動器的網口座中，再把電話線的另一端插入ZM-BL03的網口座中，即完成連接。 當驅動器連接的無刷電機在轉動時，面板上顯示電機的實時轉速。（默認顯示為4對極電機對應的轉速且電機大于200轉才會顯示，如需其它極對數電機對應的轉速，需用我司ZM-BL01調整極對數）
另外這款轉速表還可以顯示故障代碼

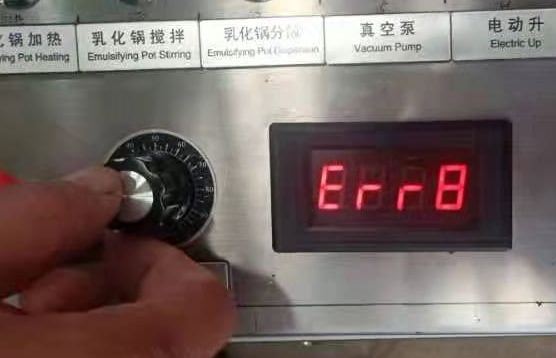

② 故障代碼顯示： 當驅動器出現故障時，顯示器上顯示  字樣 具體故障代碼為：  霍爾故障 （原因：霍爾線沒有插到驅動上，或霍爾元件壞）
 低壓故障 （原因：當前驅動器輸入電壓過低）
 過壓故障 （原因：當前驅動器輸入電壓過高）
 過流故障 （原因：當前驅動器輸出電流過大）
 堵轉故障 （原因：輸出電機堵轉或電機線斷路）
 過載故障 （原因：電機的負載過大）
 過熱故障 （原因：當前驅動器溫度過高）
 使能故障 （原因：驅動器使能信號故障）
 相電流過載故障：（原因：電機相電流過大）
驅動器故障排除： 2.2.1霍爾故障：查看霍爾線是否接牢；霍爾線相序是否接錯；霍爾線的5V供電是否正確。 2.2.2低壓故障: 查看電源輸入電壓是否小于當前驅動器****工作電壓。 2.2.3過壓故障：查看電源輸入電壓是否大于當前驅動器****工作電壓。 3.5.4過流故障：查看輸出電流是否大于當前驅動器****輸出電流。 2.2.5堵轉故障：查看所帶負載是否過大或電機輸出線是否斷路。 2.2.6過載故障：查看電機輸出負載是否過大或電機與所選驅動器的****輸出功率不匹配。 2.2.7過熱故障：查看電機輸出負載是否過大或驅動器運行時間過長。 2.2.8使能故障：查看驅動器使能端是否未短接（低電平），或連接線是否虛接。 2.2.9 相電流過載故障：查看電機相電流是否過大。 注：1、以上 2.2.1～2.2.7，2.2.9故障，故障排除后驅動器必須重新上電，才能使驅動器正常工作。 2、2.2.8故障，只要使能端接線正常，驅動器即可在線恢復工作。當驅動器所有故障排除后電機再運行時，故障顯示代碼自動消失。
