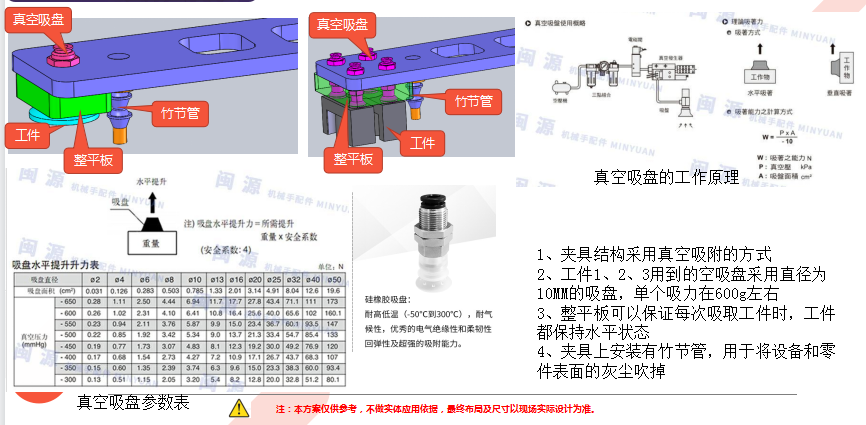

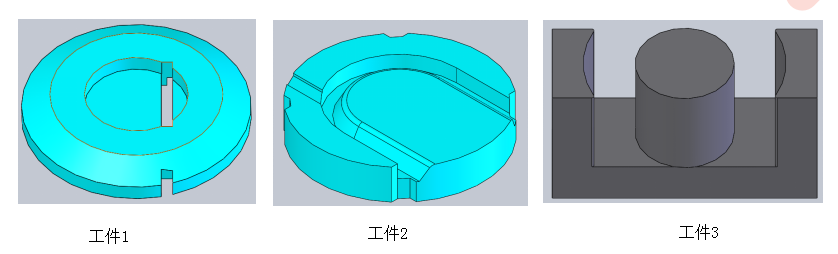

設備設計技術規格: 1、使用條件:電源AC220V/380V~15A,氣源氣壓0.55-0.7Mpa 2、設備各部件使用材料定義說明: 2.1氣動組件:氣缸及配件正常使用壽命可達1-3年的時間; 2.2供電部分:由斷路器、開關電源等組成,形成短路保護和穩定的DC輸出; 主控部分:由華成系統和驅動器組成,有利于日后的維護和固件升級; 監控部分:采用****品牌系列傳感器進行各工作位置自動檢測; 操作部分:采用華成觸摸屏操作面板控制方便操作維護使用; 2.3機構部分:零件材料為鋼材或合金鋁制作,零件外觀電鍍或陽極防銹處理; 2.4方案包含設備: 1、六軸機器人二臺(型號:伯朗特BRTRUS1510A); 2、夾具2套(真空吸附結構); 3、料架(若干,根據需求,至少四個,用于更換使用); 4、固定架(2套) 客戶產品資料

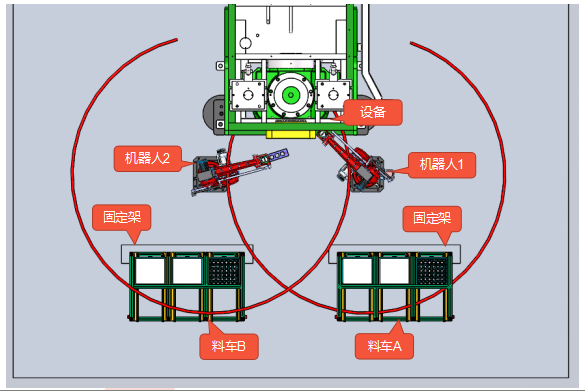

整體3D布局圖

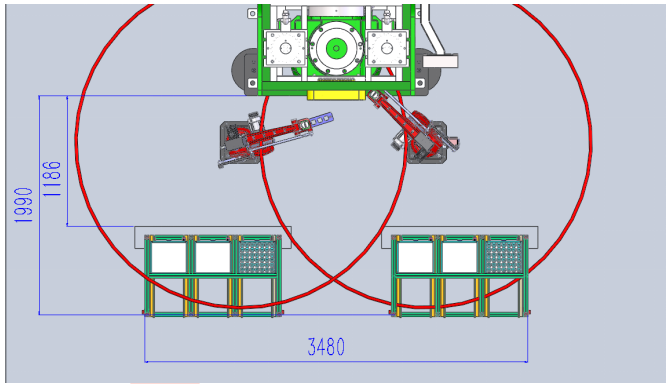

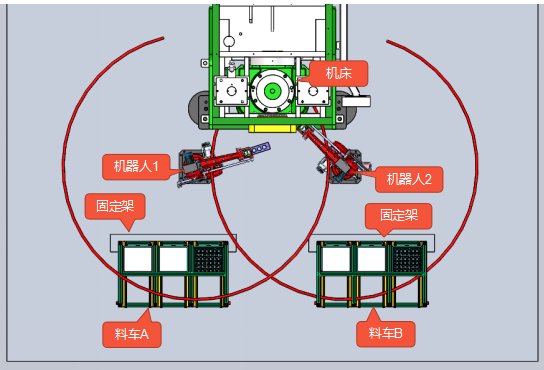

整體尺寸布局圖

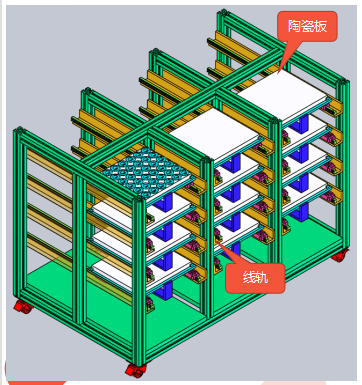

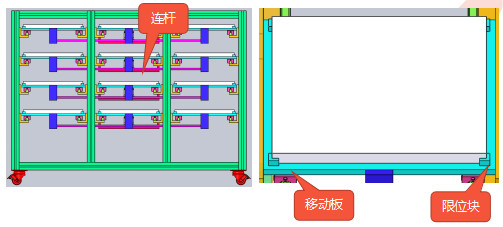

料車結構 1、料車分為四層,每層3個料盤 2、移動板上有限位塊,用于陶瓷片的定位 3、每層三塊移動板通過連桿連接在一起 4、放料時一層層的放料,由上往下,上一層放滿后,機器人頂住中間一塊移動盤往后推到指定位置,此時下層料盤漏出,機器人可繼續放料


工作流程 1、人工將料車A\B推到固定架上,固定好 2、機床沖壓成型 3、機器人1從設備上將工件取出放置到料車A上 4、機器人2從設備上將工件取出放置到料車B上 5、料車第一層放滿后,機器人將第一層整體推到指定位置,此時第二層三塊陶瓷片漏出,機器人繼續放料,每一層操作同第一層 6、料車放滿料時,人工將料車換掉 7、完成后,機器人繼續放料
備注: 1、生產周期:1pcs/5s 2、換料車周期:約60min/次

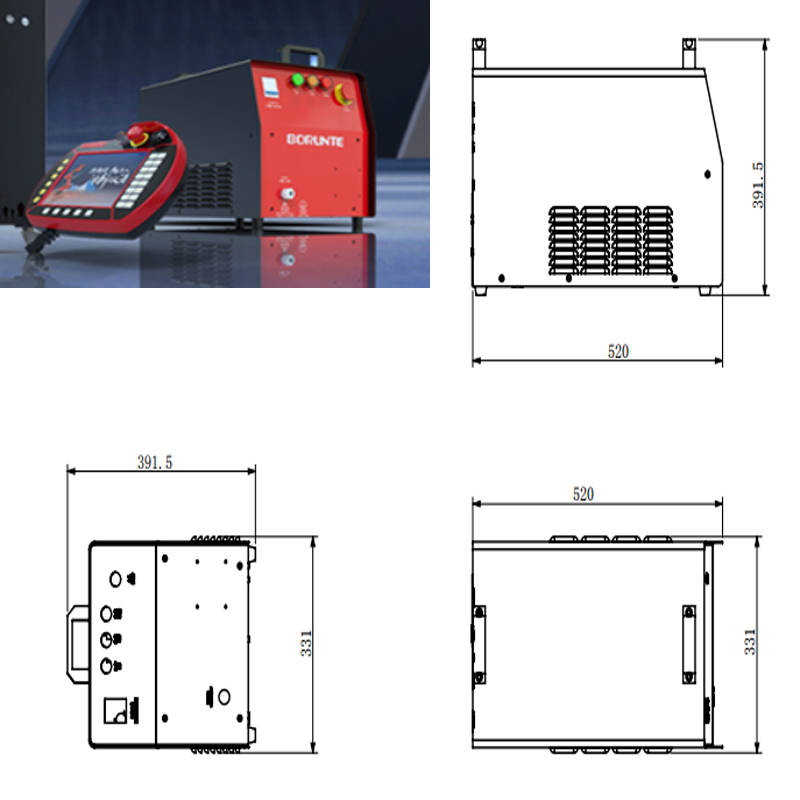

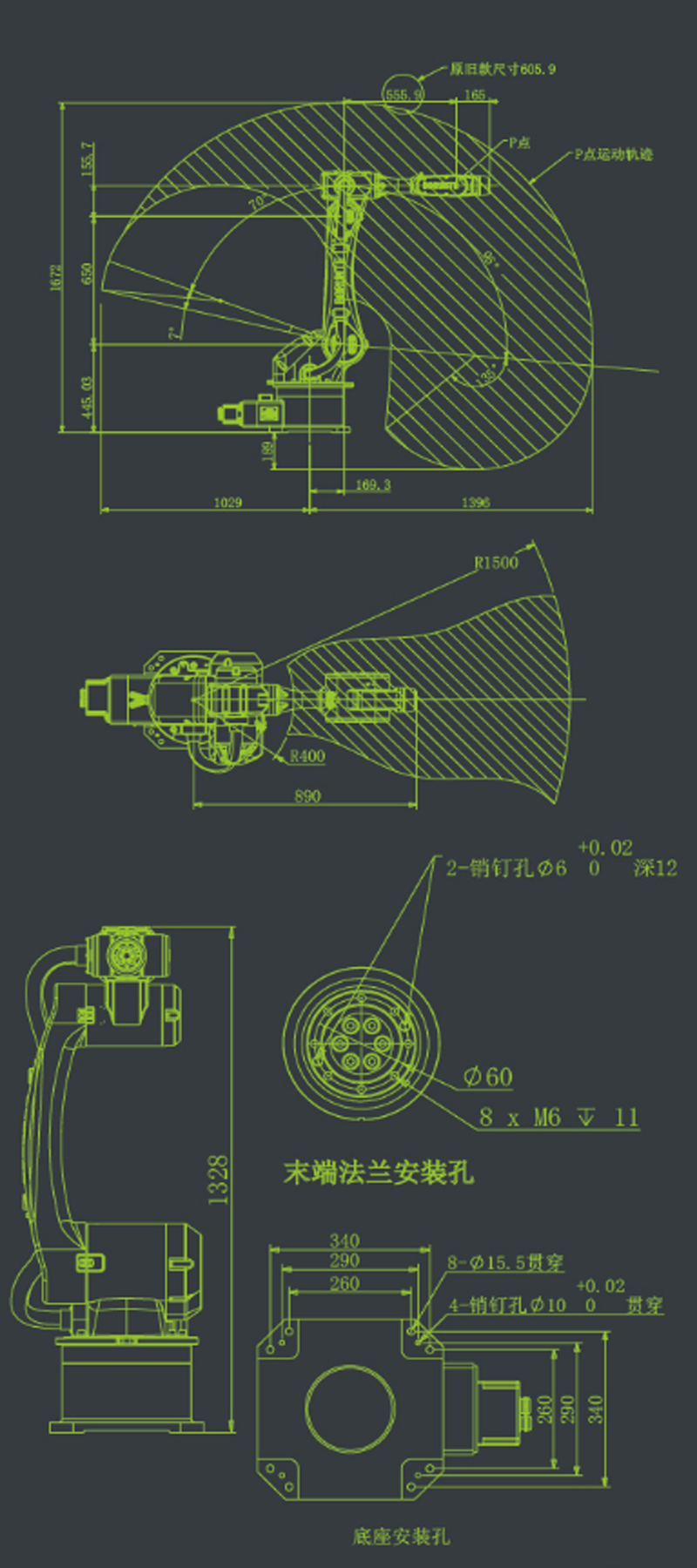

產品介紹
