伯朗特BRTIRUS1820A工業六軸機器人鋁合金門窗組裝線機械臂項目書(AY)
2021年9月29日


設計目標與要求:

設計目標:使用機器人代替人工,實現機器人鎖螺絲、搬運、點膠、碼垛,解決人工作業造成的操作繁瑣,效率低,勞動強度大等問題。

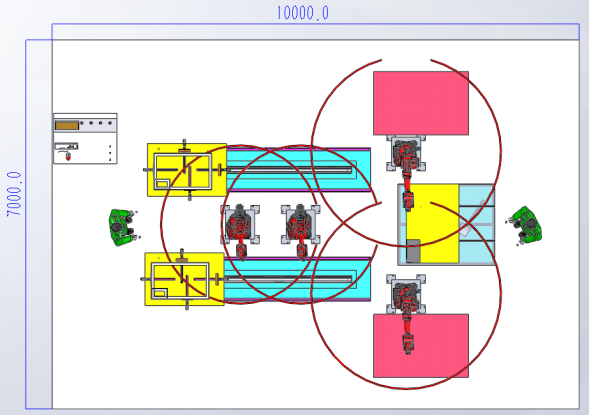

場地面積需求:


本工作站是專業為貴司所訂制,用于組裝。工作站主要由以下幾部份構成:

(1)、4臺機器人

(2)、2套輸送臺

(3)、1套PLC控制系統

(4)、1套控制臺

(5)、1套玻璃上料臺(含檢測系統)

(6)、1套鎖螺絲系統

(7)、1套點膠系統

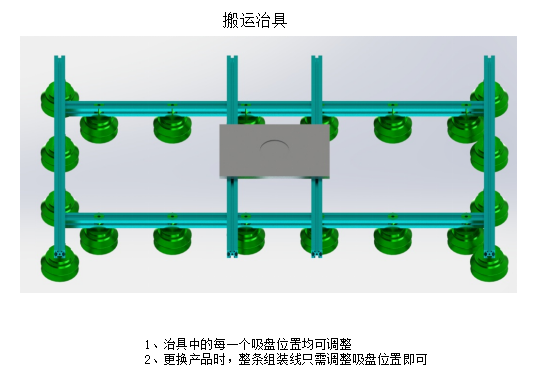

(8)、2套搬運夾具

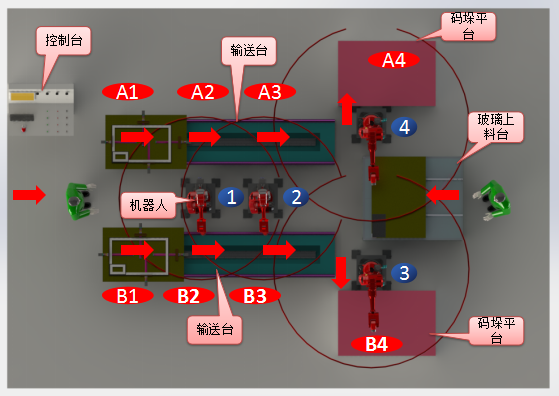

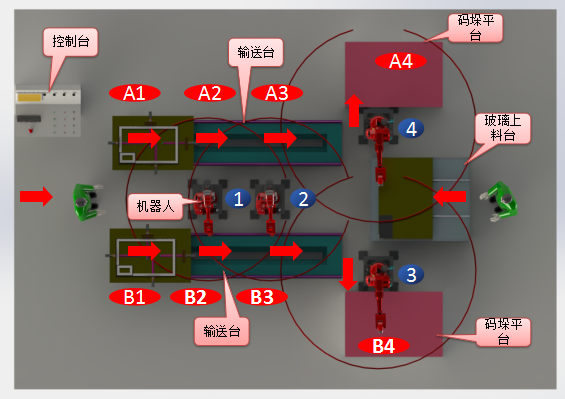

工作流程

1、人工將物料預組裝好放置到A1\A2工位

2、啟動程序

3、輸送臺將工件分別輸送到A2與B2工位

4、機器人2鎖螺絲(A2與B2交替工作)

5、鎖好螺絲以后,輸送臺將工件輸送到A3與B3工位

6、人工將玻璃放置到玻璃上料臺上,檢測系統工作完成后,機械手4將玻璃搬運到A3工位,機器人3將玻璃搬運到B3工位,按壓并震動

7、按壓完成后,機器人3將B3工位成品搬運到B4,機器人4將A3工位成品搬運到A4

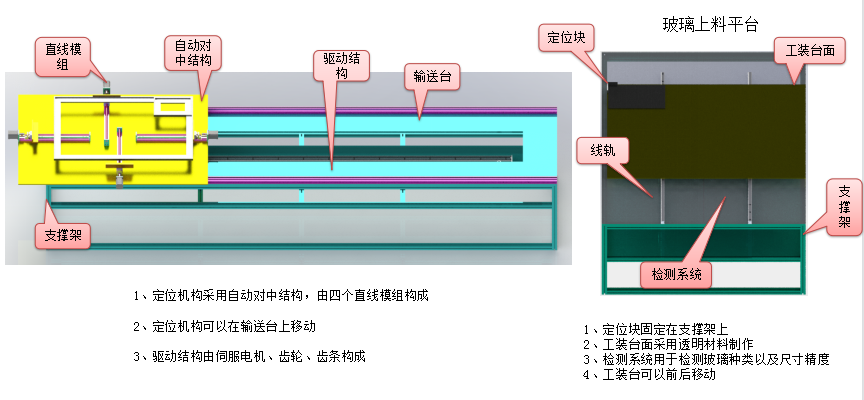

動作分析說明


1.采用中心定位,四邊安裝的是直線模組,電機自動調節范圍在200*300-700*1100,為提高快速定位,程序設置時,只將范圍比要作業的物料大50mm(便于人工放置即可)


2.A和B工位,可做相同物料,也可做不同物料


3.A4工位和B4工位碼垛,3號機器人對應B4工位,4號機器人對應A4工位(由于行程問題無法使用一臺機器人共用搬運)

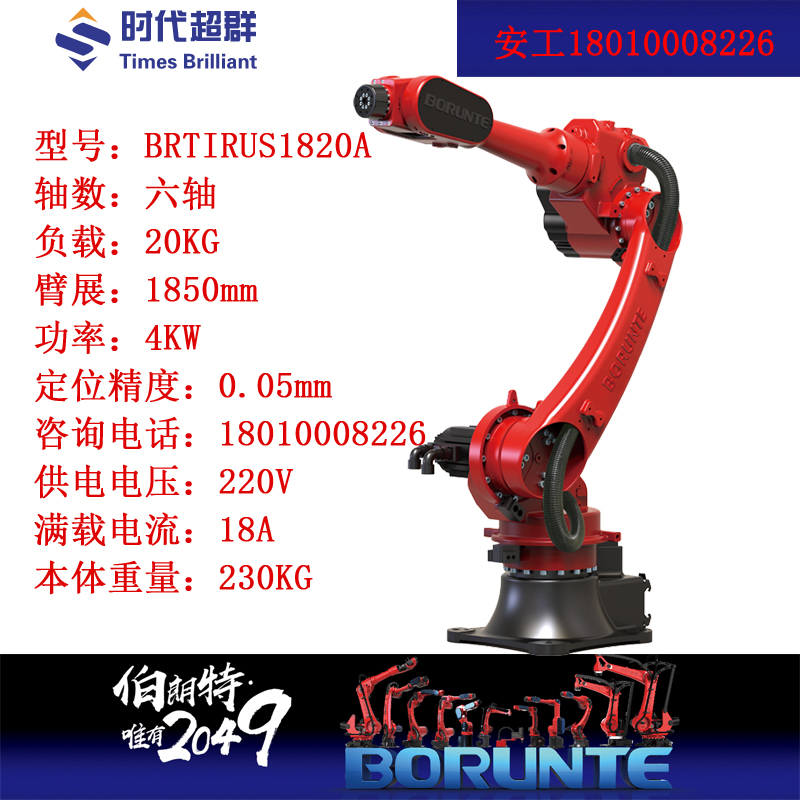

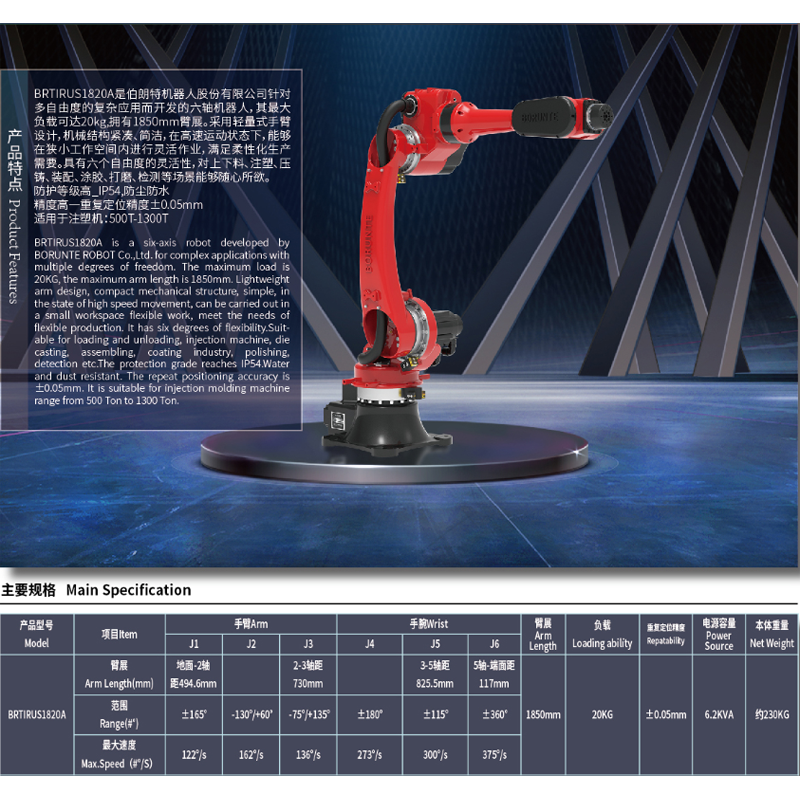

產品介紹







安工18010008226微信同步
