伺服驅動器安裝

     1.3.1 安裝環境條件

伺服驅動器安裝的環境對驅動器正常功能的發揮及其使用壽命有直接的影

響，因此驅動器的安裝環境必須符合下列條件：

工作環境溫度：0℃～40℃；工作環境濕度：40%～80%以下(無結露)。

貯存環境溫度：-40℃～50℃；貯存環境濕度：93%以下(無結露)。

振動：0.5G 以下。

防止雨水滴淋或潮濕環境。

避免直接日曬。

防止油霧、鹽分侵蝕。

防止腐蝕性液體、瓦斯侵蝕。

防止粉塵、棉絮及金屬細屑侵入。

遠離放射性物質及可燃物。

數臺驅動器安裝于控制柜中時，請注意擺放位置需保留足夠的空間，有利于

空氣流動幫助散熱。請外加配置散熱風扇，使伺服驅動器周圍溫度降低。長

期安全工作溫度在 40℃以下。

附近有振動源時(例如沖床)，若無法避免請使用振動吸收器或加裝防振橡膠

墊片。

附近有干擾設備時，對伺服驅動器的電源線和控制線有干擾，可能使驅動器

產生誤動作�？梢约尤朐肼暈V波器以及其它各種抗干擾措施，保證驅動器的

正常工作。但噪聲濾波器會增加漏電流，因此需在驅動器的電源輸入端裝上

安裝方法

   伺服驅動器的正常安裝方向是垂直直立方向，頂部朝上以利散熱。

   安裝時，上緊伺服驅動器后部的 M5 固定螺絲。

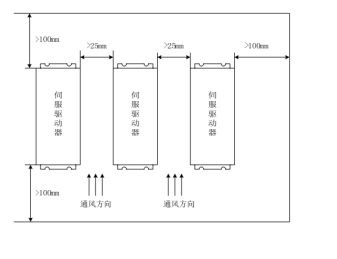

  伺服驅動器之間以及與其它設備間的安裝間隔距離參考下頁圖中所示，為了

保證驅動器的使用性能和壽命，請盡可能地留有充分的安裝間隔。

     電氣控制柜內必須安裝散熱風扇，保證有垂直方向的風對伺服驅動器的散熱器散熱。

   安裝電氣控制柜時，防止粉塵或鐵屑進入伺服驅動器內部。
