直線步進電機,又稱線性步進電機或者外部驅動直線電機,是由磁性轉子鐵芯通過與定子產生的脈沖電磁場相互作用而產生轉動,電機內部把旋轉運動化為線性運動,直線步進電機可以直接做直線運動或直線往復運動。 如果以普通電機作為動力源,轉變成直線運動,需要借助齒輪,凸輪結構及皮帶等結構,直線步進電機使得在許多應用領域中能夠在不安裝外部機械聯動裝置的情況下直接使用直線步進電機進行精密的線性運動。 直線步進電機相對普通電機而言,能夠直接做直線運動,機械結構更簡單,設計更簡潔。

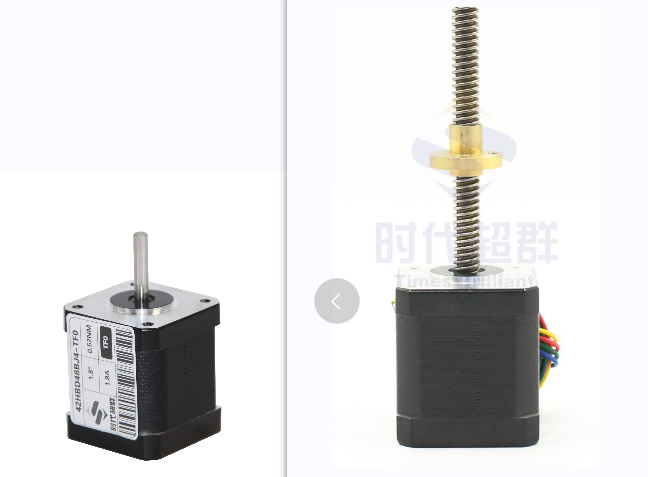

步進電機&直線步進電機對比

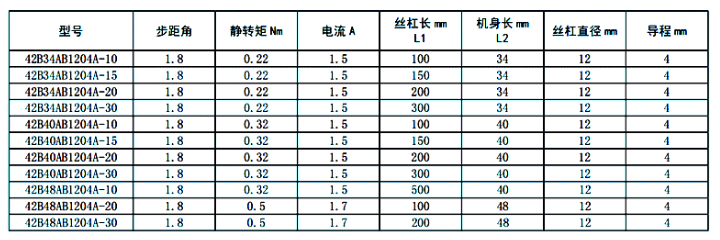

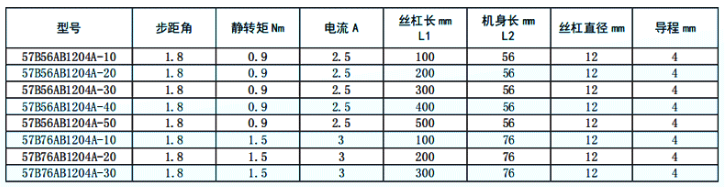

時代超群直線步進電機列表:

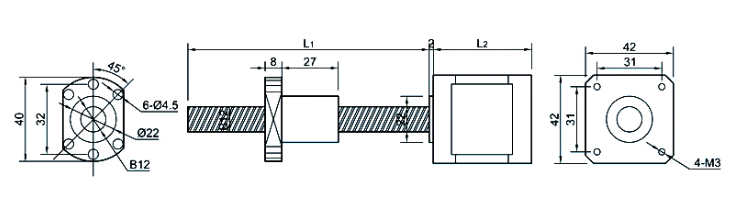

42直線步進電機尺寸圖

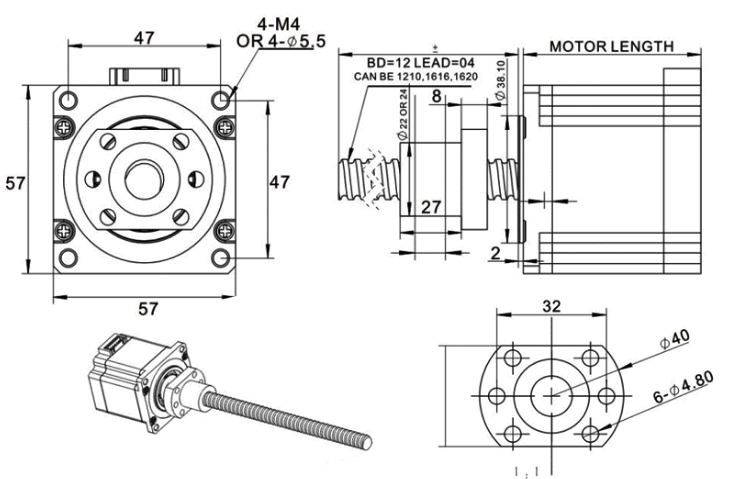

57步進電機尺寸圖
直線步進基本原理: 電機以螺桿作為出軸,在電機外部通過一個外部驅動螺母和螺桿相嚙合,采取某種方式防止螺桿螺母相對轉動,從而實現直線運動,這種結構設計,可以是電機在許多應用領域中能夠在不安裝外部機械聯動裝置的情況下,直接使用直線步進電機進行精密的線性運動。
|
