步進電機的相數即指電機內部線圈繞組的組數，常用的有兩相、三相、四相、五相，對于使用者來說 ，只有通過廠家提供的線序表或者使用特殊儀器測試才能進行判斷，但是兩相電機我們卻可以通過一些簡單的方法，在不通電的情況下實現判斷相序。 兩相電機在不通電的情況下，它的電機軸是可以輕松轉動的，當我們把任意2根電機線連接到一起 ，手動轉動電機軸，如果電機仍可以輕松轉動，那么基本可以判斷連接的2根電機線不是同一個相序的，若電機軸轉動很費力，同時電機發出聲響，說明這2根電機線就是同一個相序的了。具體方法如圖：

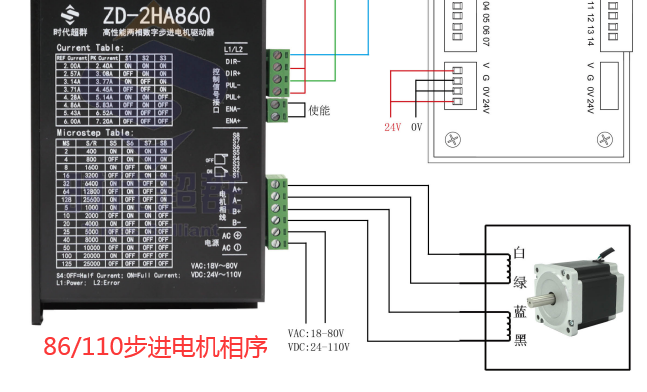

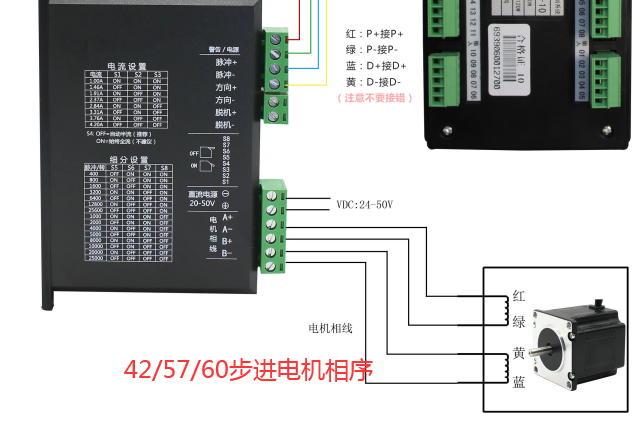

時代超群步進電機相序如圖：
|
