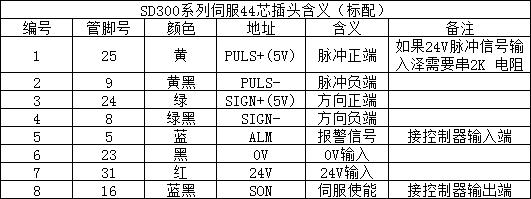

時代超群伺服電機會配套一條1米長信號線，很多客戶拿到信號線后不知道如何接線，今天為大家介紹一下，信號線的定義以及最常咨詢的使能信號、報警信號的使用。 以SD300系列伺服驅動器為例，我們默認為客戶提供8腳信號，信號線定義如下：

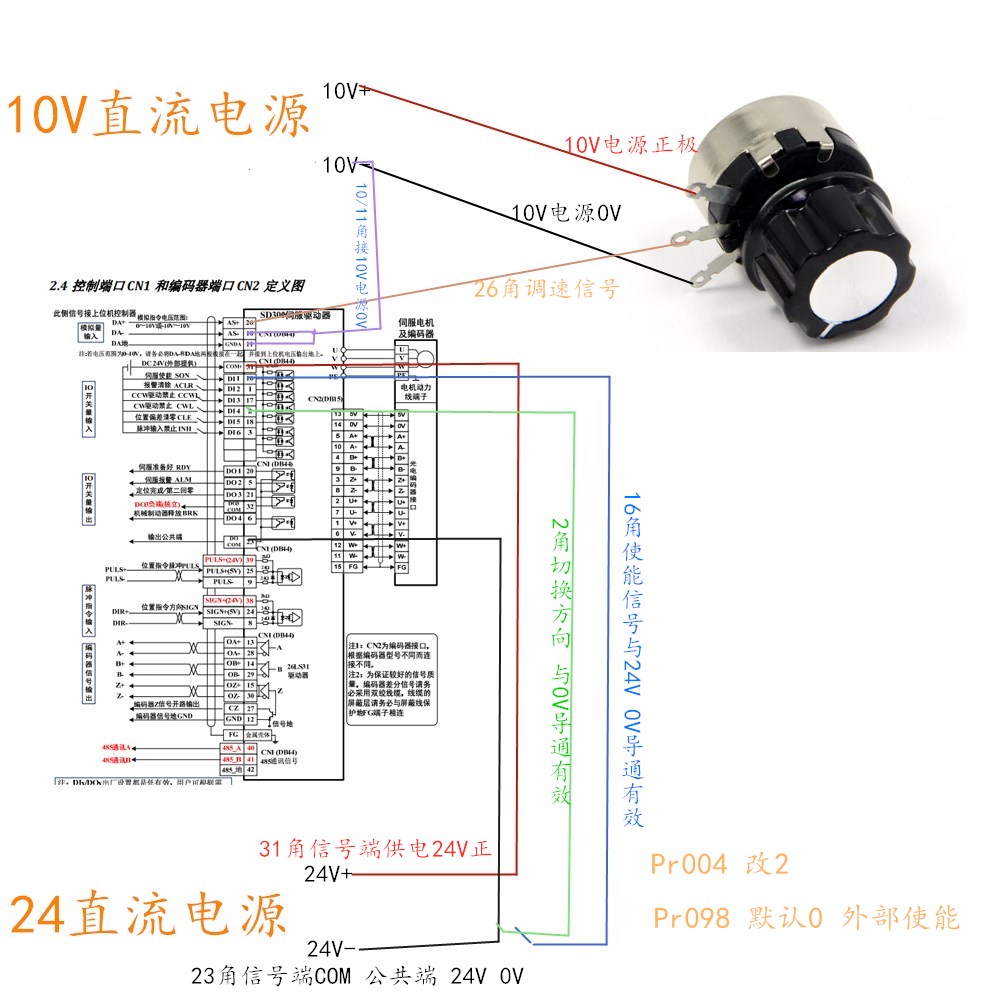

脈沖和方向信號接到控制器上，根據控制器的規格不同可以分為5V信號接法、24V信號接法； 使能信號、報警信號根據需要選擇是否接線，如果需要用到使能、報警則需要24V供電，此時需要將信號線24V 0V 接好線 ，具體接法如下： 使能信號接法： 信號線24V 接開關電源公共端 信號線0V 接開關電源COM 端 信號線使能信號，接入控制器輸出端；通過24V 供電判斷使能通斷； 報警信號接法： 信號線0V 接開關電源COM 端 信號線報警信號，接入控制器輸入端； 具體如下：
