CM40控制器1-4軸控制，24V供電電壓，3.5寸彩屏顯示，支持開機界面、組態模式功能，16路光電隔離輸入，8路輸出，23個編程指令，適用于焊機、切割機，鉆孔、分度等機械化控制，操作密碼123456，組態密碼12345609.
客戶有一臺沖壓機床，改裝一下自動送料設備，用CM40控制器編程。用絲桿進行傳動送料，每次以500轉的速度移動10MM，移動到位后啟動沖壓機，沖壓完成到達頂部，限位信號到達后，送料絲桿繼續送料，以此循環，循環10次以后氣缸推料，第二排方向運行，沖壓10次后結束。

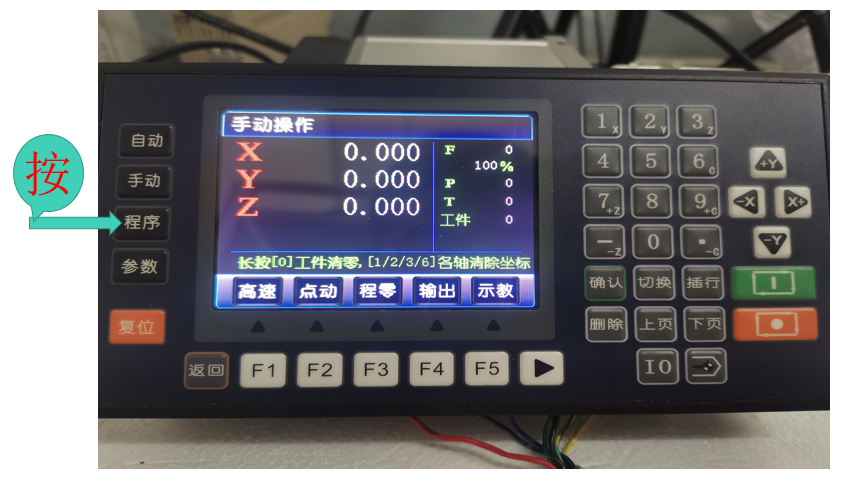

點擊程序按鍵進入程序編輯界面
按F2，新建程序

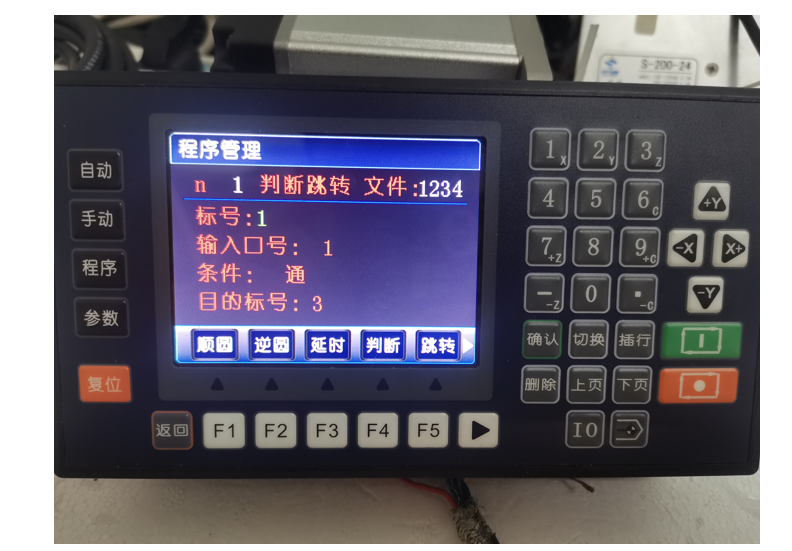

第一步：先檢測沖床升到頂端信號，檢測判斷輸入1，信號條件通，目的標號3.

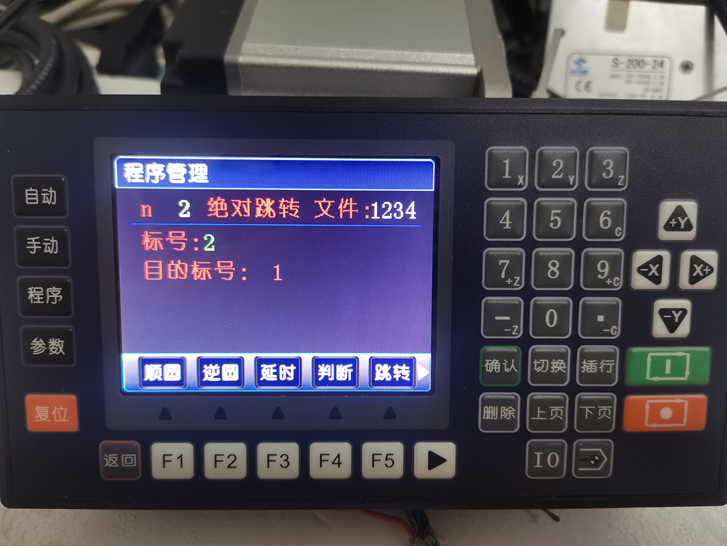

第二步：****跳轉目的標號1，用于信號攔截

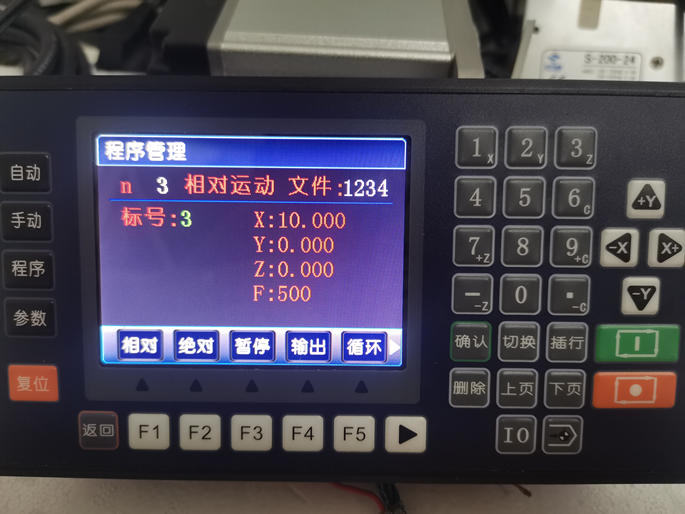

第三步：送料長度用相對運動,X代表移動距離，F(xiàn)代表轉速

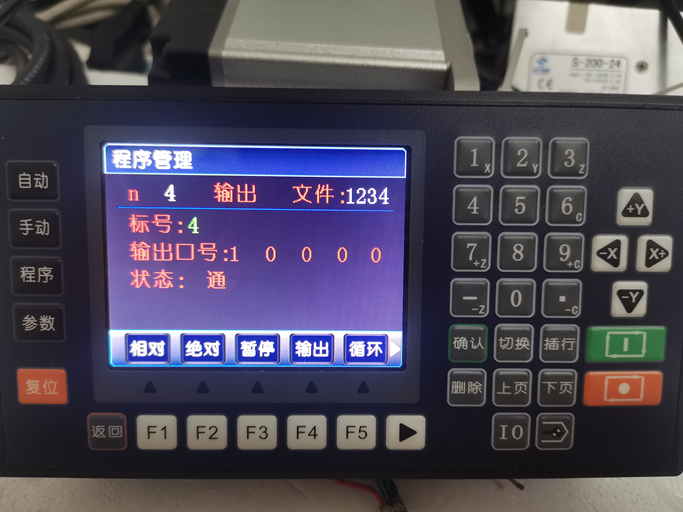

第四步：輸出1外接繼電器打開，給沖壓機啟動信號

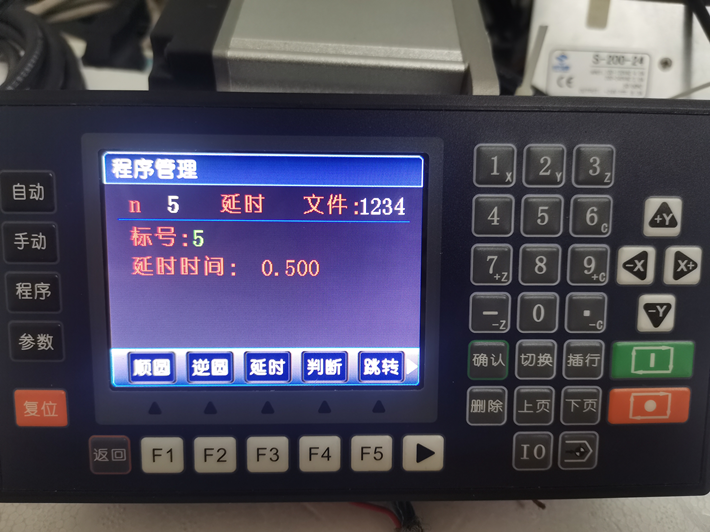

第五步：延時0.5S

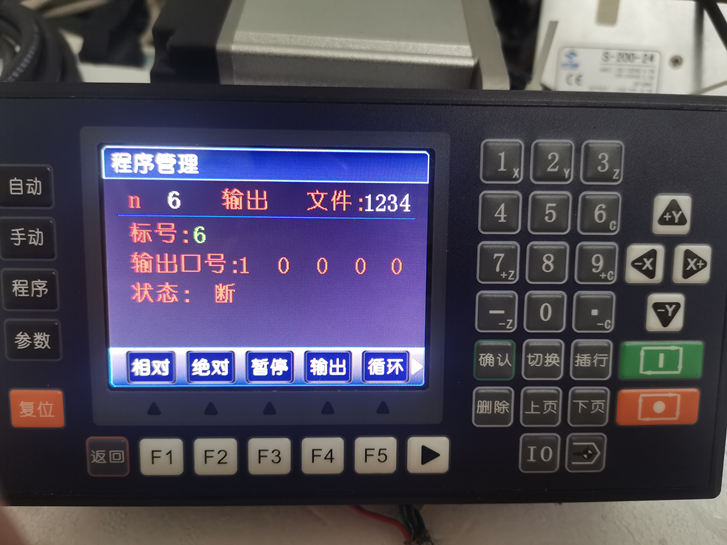

第六步：輸出1關閉，啟動信號完成

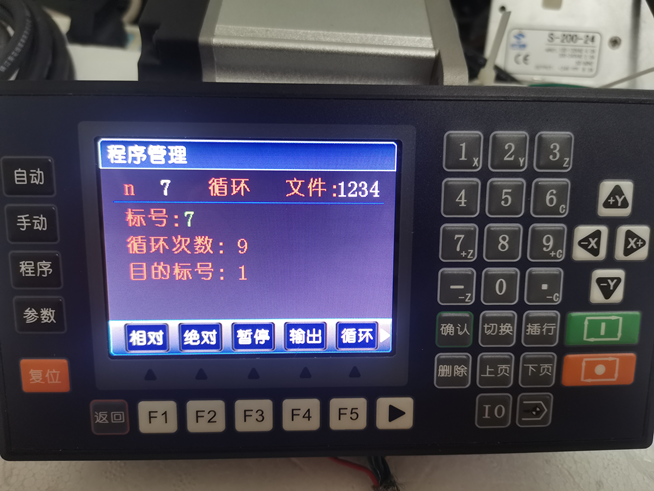

第七步：循環指令：循環次數9，從第一步開始循環

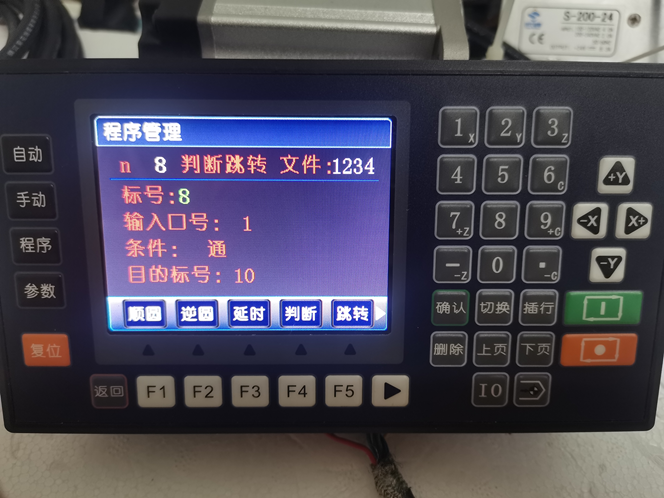

第八步：檢測上升限位信號到位（氣缸歸位）

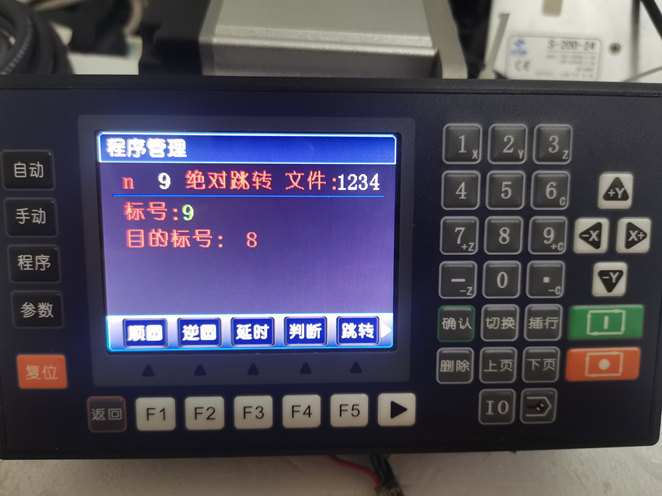

第九步：****跳轉攔截檢測（如果第八條程序沒有接通，就會執行第九條，所以要跳轉回第八條，直至輸入8有效，執行第10條）

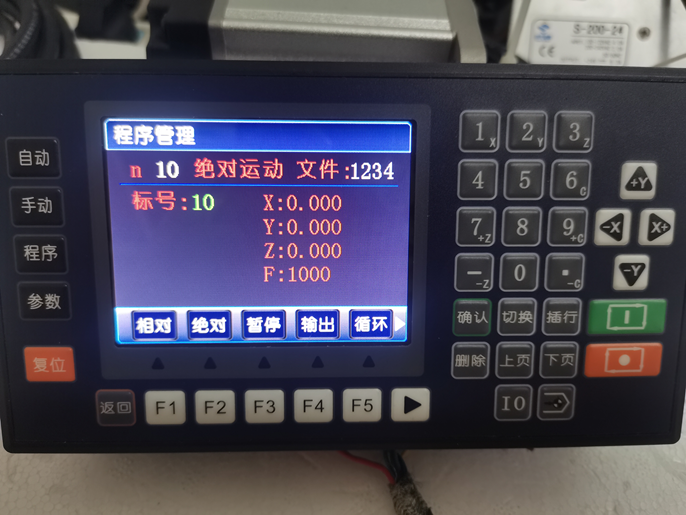

第十步：運動返回原點 聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
