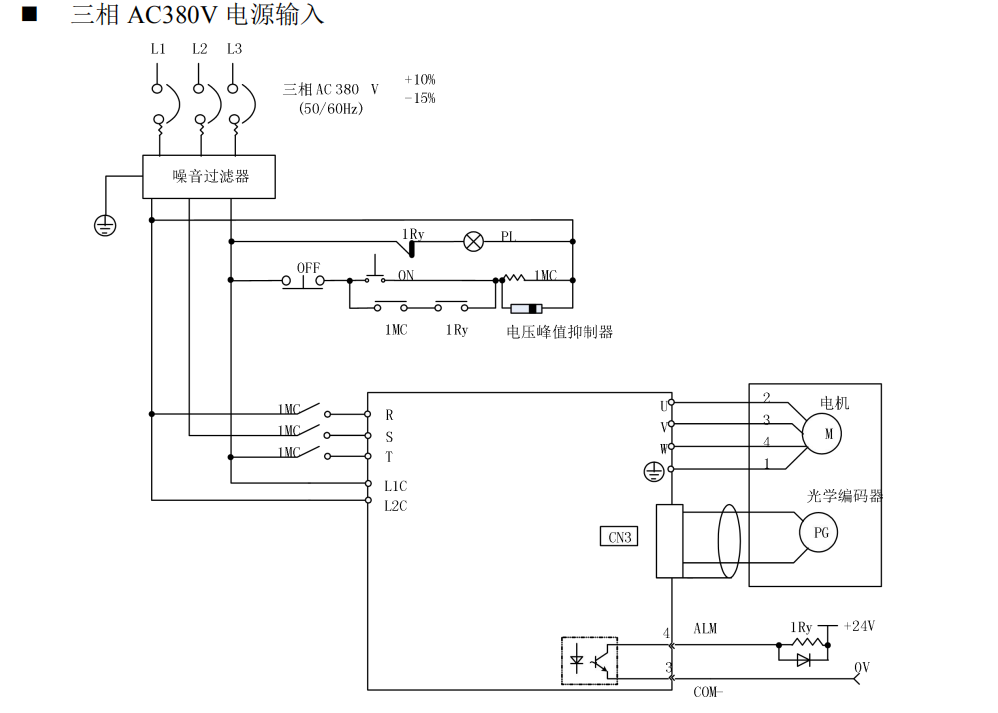

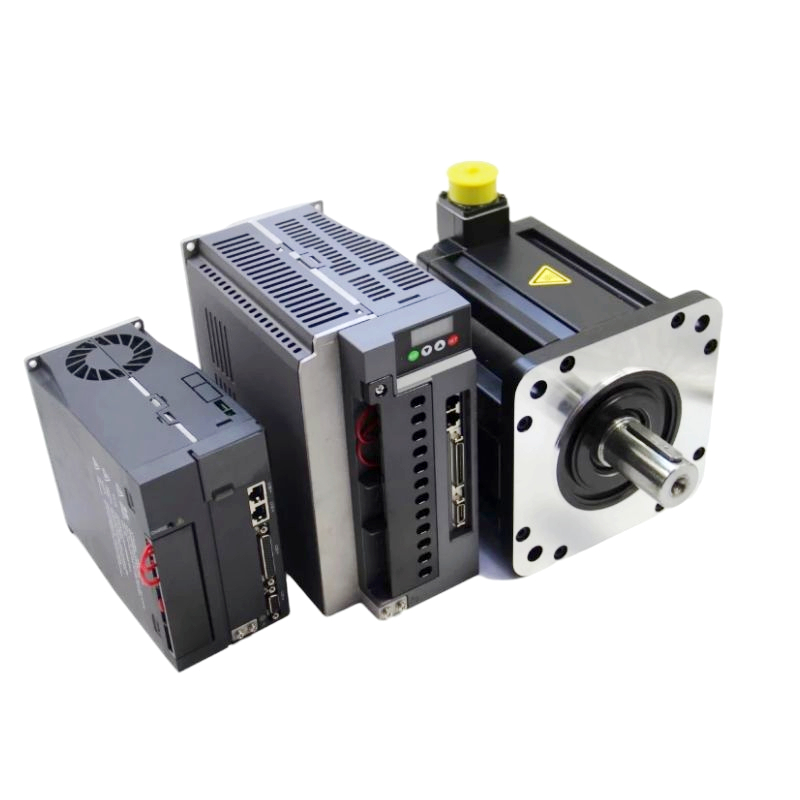

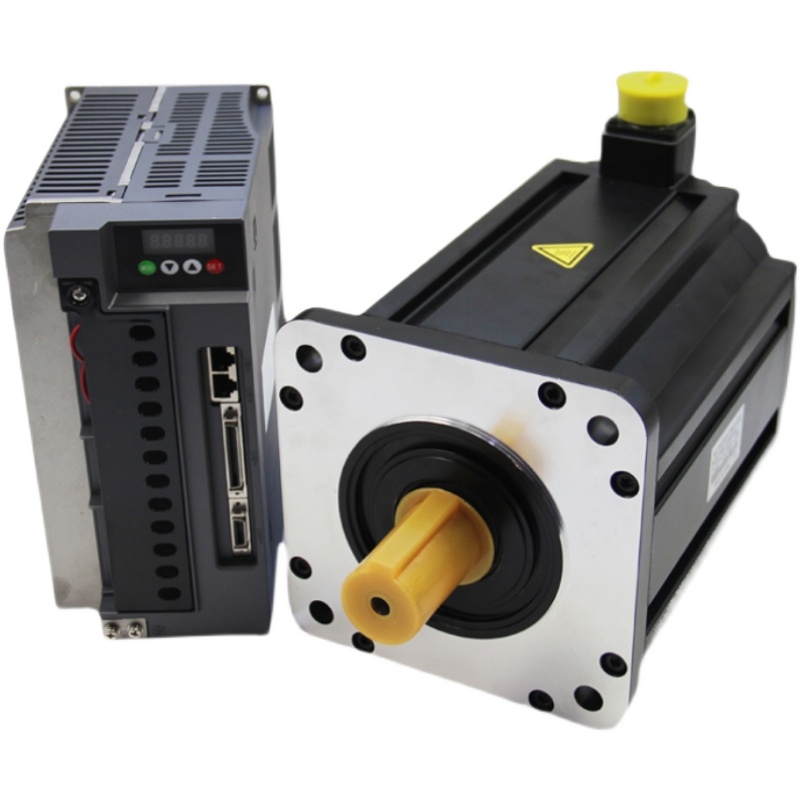

接線說明 1 主回路接線說明 主回路接線注意 在進行電源接通順控設計時，請考慮以下幾點。 請對電源接通順控進行如下設計∶在輸出“伺服報警”信號后，要使主回路電源處于 OFF 狀態。 接通控制電源和主回路電源時， 請同時接通或在接通控制電源后再接通主回路電源。 切斷電源時，請?jiān)谇袛嘀骰芈冯娫春笤偾袛嗫刂齐娫础?/span>

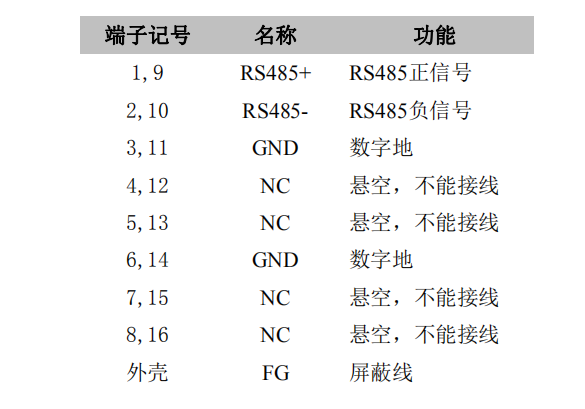

2 連接器定義 CN1 接線定義 連接器 CN1 為通訊插頭，伺服驅動器提供 RS485 通訊 端子信號定義

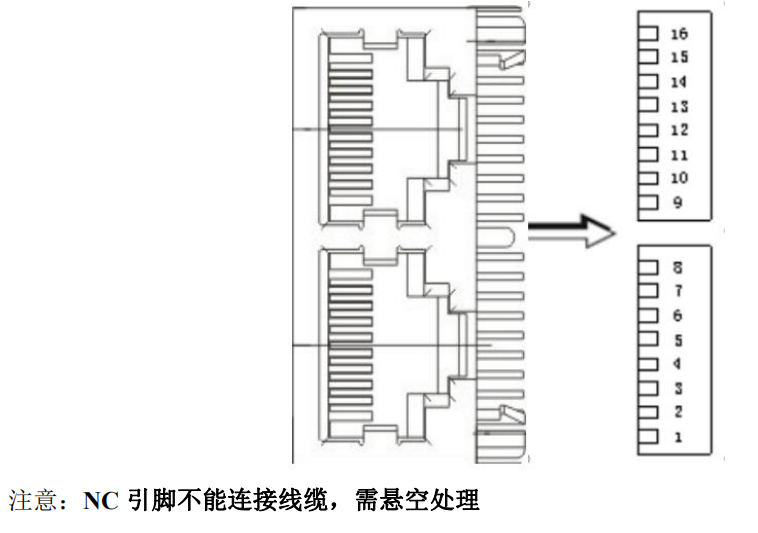

端子示意圖
CN3 接線定義

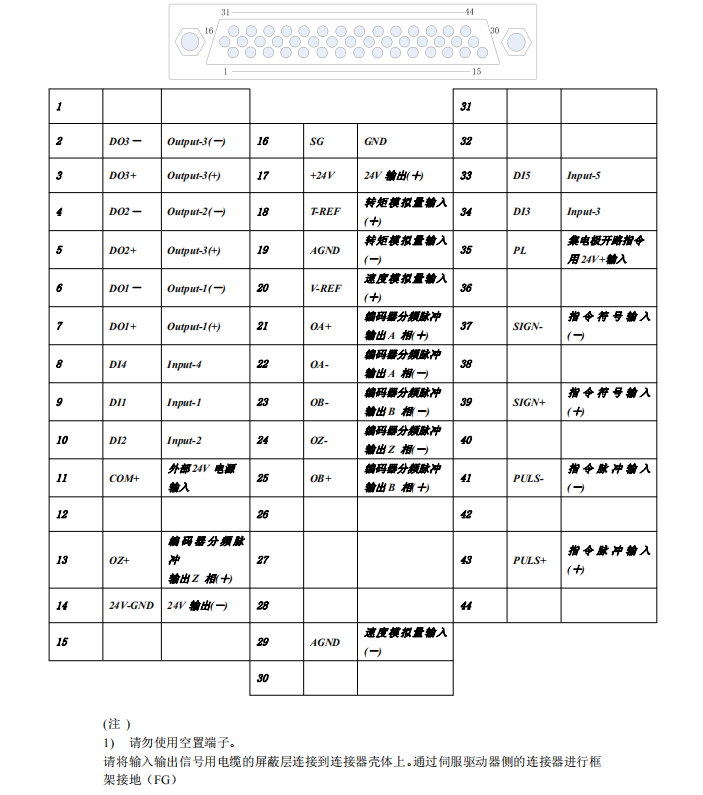

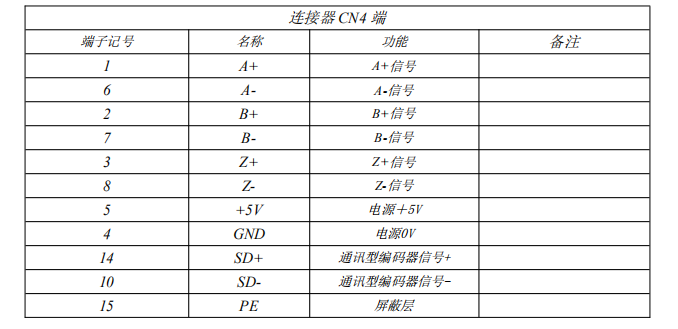

驅動器 CN4 接線定義

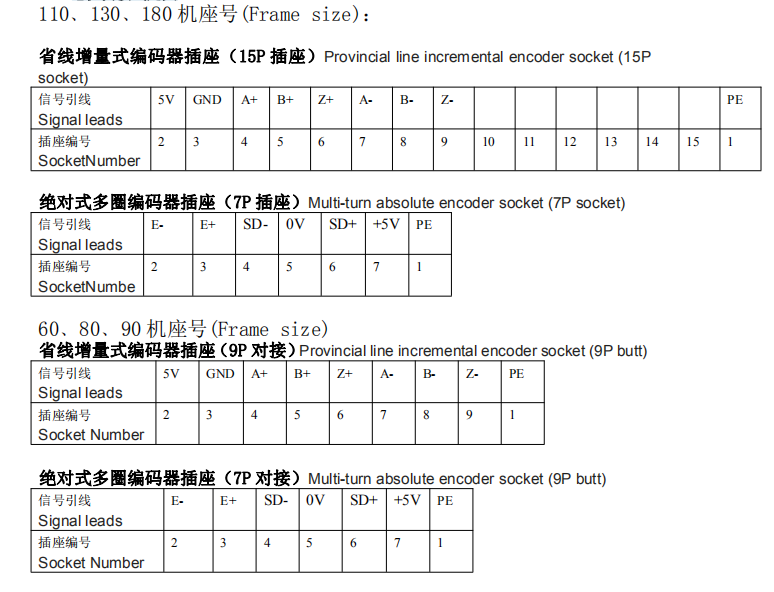

電機側接線定義

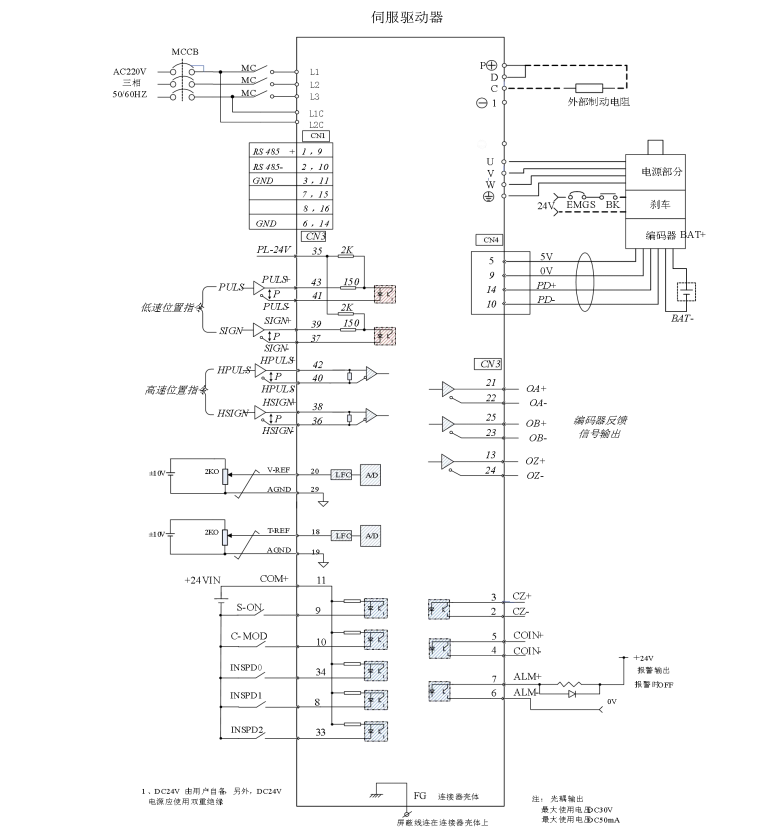

3 標準接線方式 位置-速度-轉矩控制的連接示例
