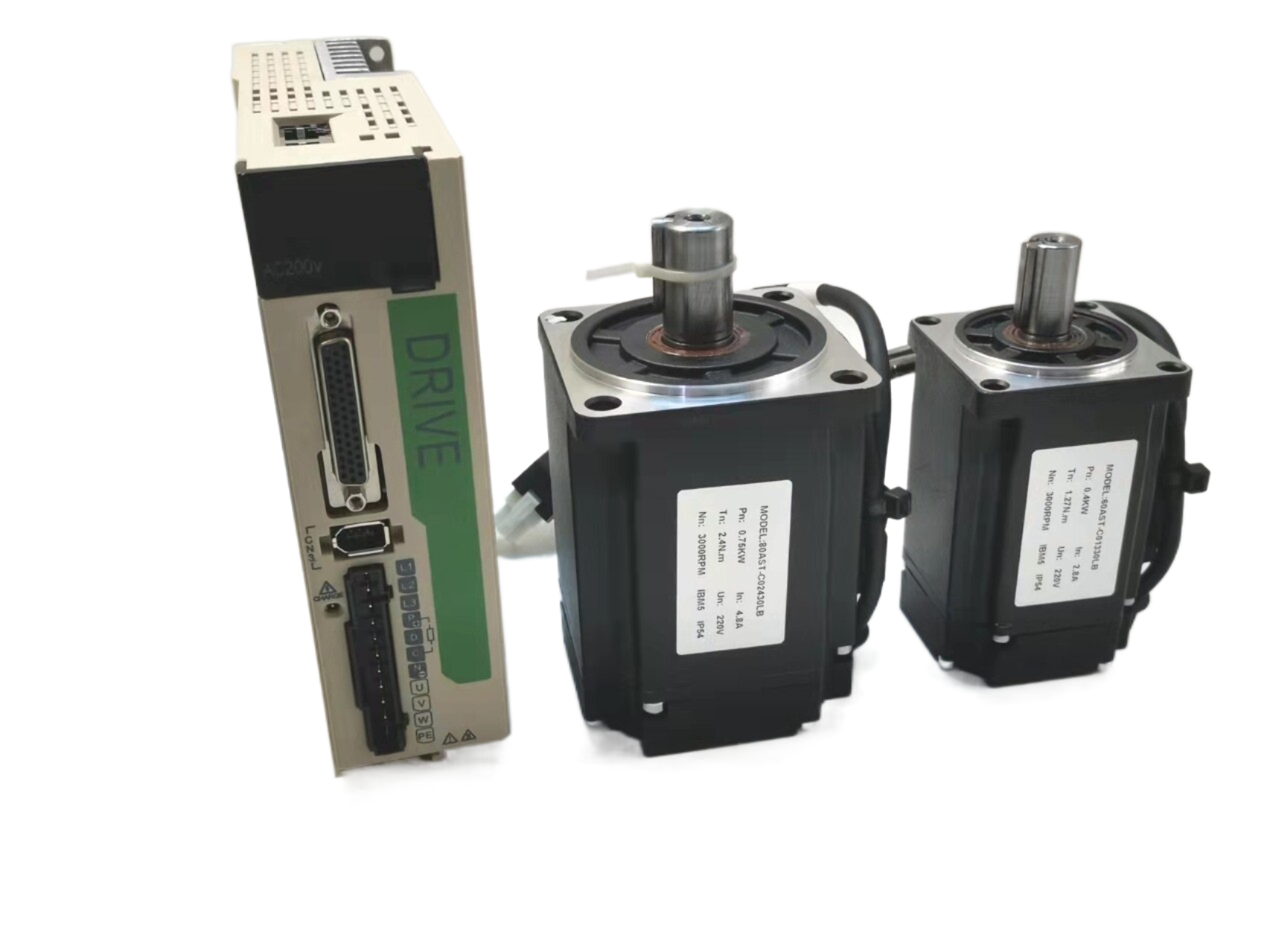

今天給大家介紹的一款新款磁編伺服電機驅動如下圖：
電機采用17位23位5線省線式編碼器反饋，200W-1000W規格，單項220V供電，支持位置模式和內部速度模式控制,位置模式大家應該都知道，就是脈沖+方向控制，今天給大家介紹的是內部速度多段速控制。 1.首先上電后電機要有使能，PN517 改成0001 有使能， 驅動器上電后第一段速就轉，我們可以通過檢測轉速UN00這個參數進行速度實時監測，所有參數設置完要斷電后保存，重新上電實現。Pn000參數進入改成h.0030內部速度控制模式，默認是h.0000位置控制，2.信號端口11角外部輸入24V+接開關電源，控制信號端口焊出8/33/號角為速度輸入端口，通過Pn307-310設置第1到第4段速度，其中第一段速是電機上電后的速度，8號角對應Pn308 0V導通為第二個速度，33號角對應Pn309 0V導通為第三速度，8/33角同時導通為第4段速度，8/33號端口需綁定Pn511/Pn512分別設置為15和16。 所有參數都設置完后要斷電保存，上電即運行第一段速，可通過監測速度UN00這個參數實時監測當前段速的速度詳情請咨詢。 時代超群：沙工 聯系電話：15810841830 淘寶店鋪：時代超群驅控直銷店
|
