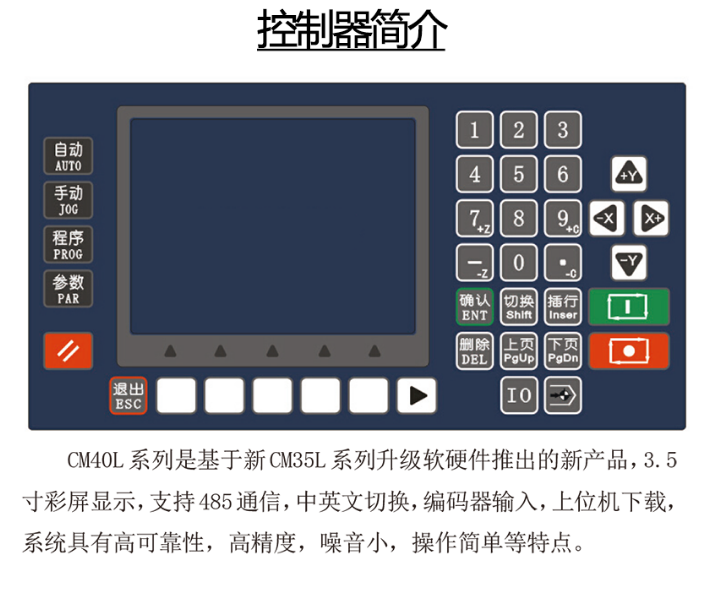

控制器大致有兩種使用模式。有自動，手動。分別代表自動運行與手動運動。在左側有四個黑色鍵。剩下的程序代表寫程序的功能進入。參數是進入控制器設置一些基礎功能。 屏幕下方是依次是返回，和F1到F5。分別代表不同窗口下，所對應的屏幕功能選擇。 屏幕右側上方為數字鍵盤，可以在程序中寫單位，也可以在設置參數中定義端口號和單位數值。下方分別有確認，切換，和插行。 IO功能鍵，是控制器控制信號輸出與輸入定義使用功能。 綠色鍵為啟動 橙色鍵為暫停 在使用的時候，想進入什么模式，選擇左側的黑色鍵，要是修改IO功能，需要按數字鍵盤最下層的IO鍵。 修改任何參數的時候，需要先點參數，再點登陸，密碼為123456.再點擊確認鍵，登陸成功后，方可修改參數。 編程修改的時候，通過下面的F1以及黑的三角符號，選的對應的程序指令，編輯成功后，再點擊一次返回鍵，這時候系統會提示保存名稱，再用數字鍵盤任意起名字（例如1234.。或者4567）都可以，然后點擊確認保存就成功了。

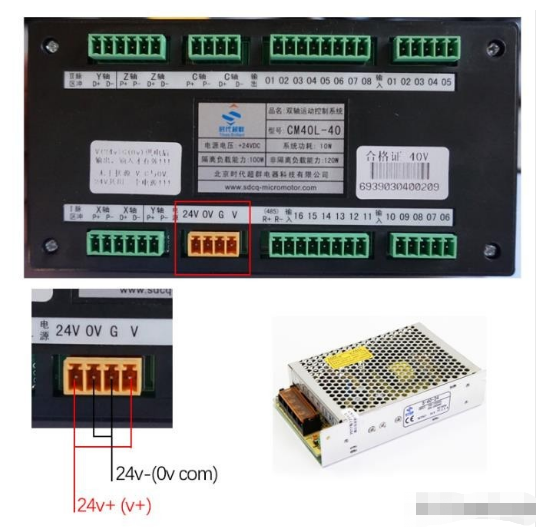

這個是控制器的背面。黑色鍵是電源接口,24v直流供電和系統IO功能供電。從左到右分別是正負負正。
這個圖片是24V開關電源接線圖。
這個是控制器的輸出與輸入功能使用接線圖。輸出控制繼電器和交流接觸器都可以。輸入控制的是功能按鈕以及外部的行程開關或者光電接近開關。
|
