一張電機中文自動化編程控制器開篇
能認出來嗎？網上很經典的單軸往返運動，隨時調速控制器。90來塊錢，伺服，步進，閉環三種電機都可以控制，屬于很加單基礎的控制器。用過的評論區答到��！哈哈
一桌子黑球球的是啥？就是大家平時用的伺服電機和驅動器之前的連接線，手工焊接，廠家供不上。焊一套得40多分鐘，很費眼！

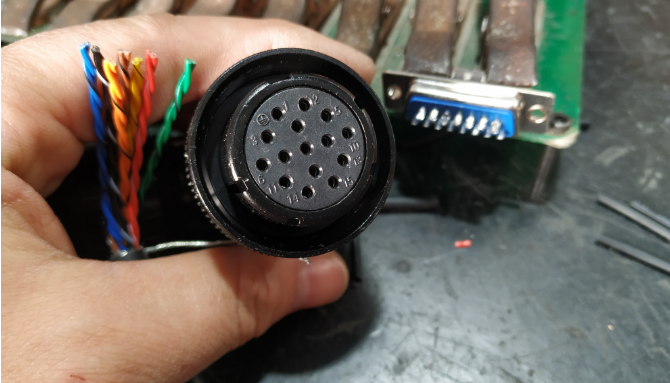

15個針腳，用的是高柔15芯屏蔽線。質量很好的
這個三排15針是編碼器線的另外一端，主要連接驅動器
這個三排15針是編碼器線的另外一端，主要連接電機

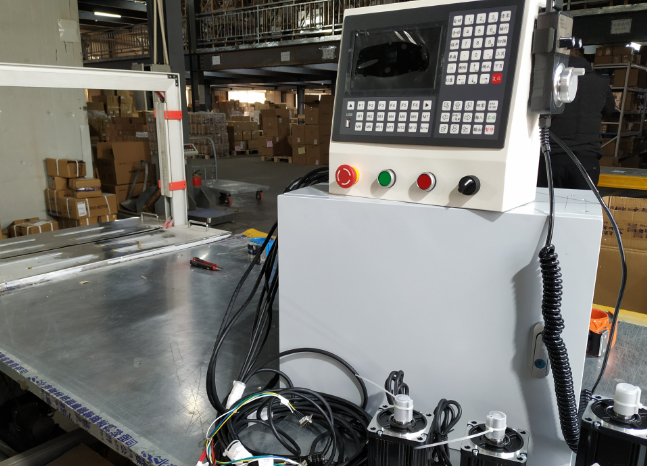

前兩天我視頻說的那套****值的三軸數控柜。做了大半天，完事發貨！
箱子下面的電機，就是****值的，基本看不出來，主要是看編碼器線有沒有電池盒子

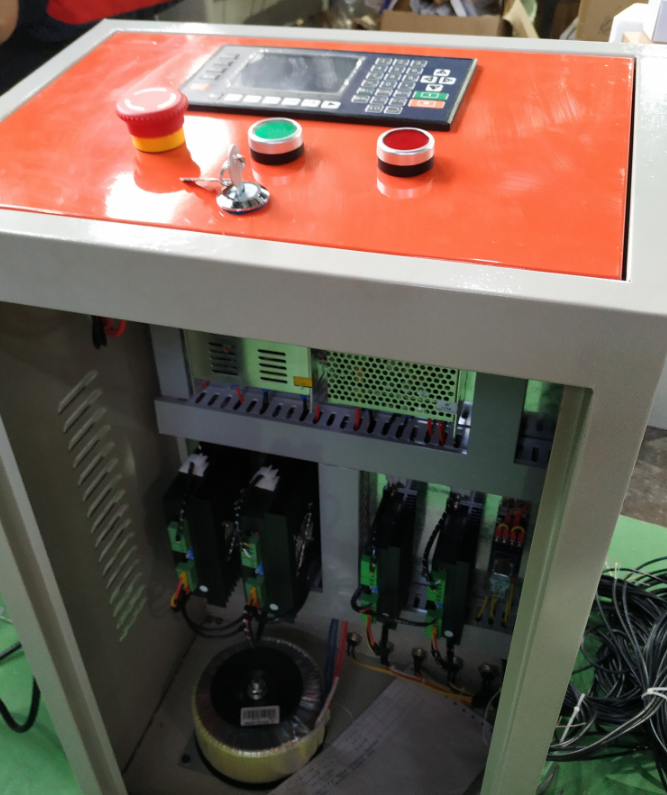

哈哈，手機平日拍的圖片，沒什么順序，大家包涵！這是一個雙電源，四軸電機控制柜

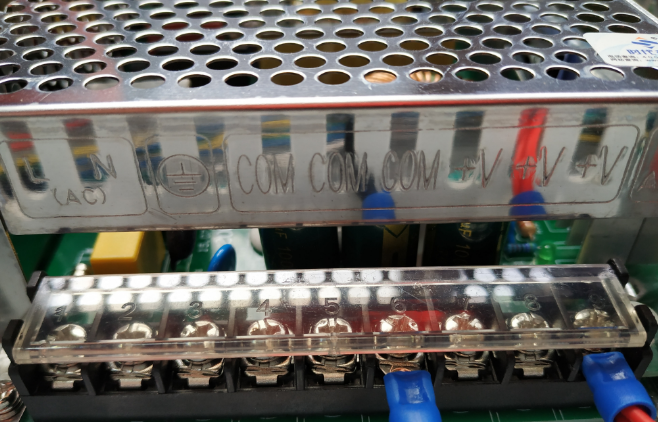

220的家用電接LN端子，com是24負極，V+是24正極。很簡單的，學會了嗎？
這個就是工控自動化設備中用的超級多了中間繼電器，我故意就接了兩個線。紅的是開關電源下來的24V正極，接在繼電器的14號角。灰的接控制器的13號角，直接把線接到控制器的輸出口上，這樣控制器編程的時候就可以自動控制繼電器什么時候打開，打開多長時間。

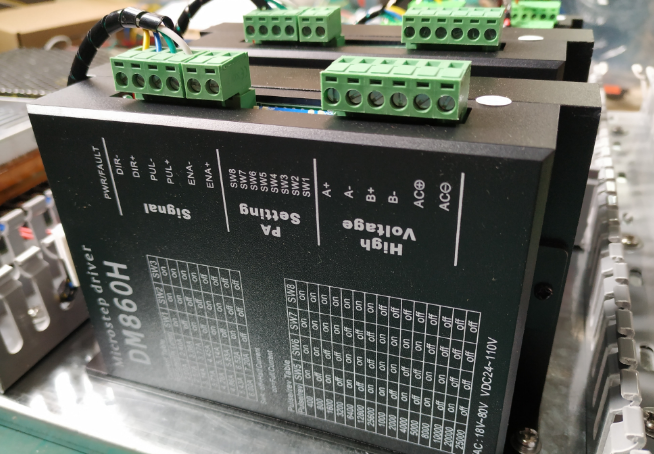

常用的小型步進電機驅動器，上面的P+P-D+D-是5V的信號線，接打控制器信號口。下面A+A+A-B+B-分別是步進電機的4根線。然后就是驅動器供電的正負極，需要注意的是電壓別超別。也別欠壓！

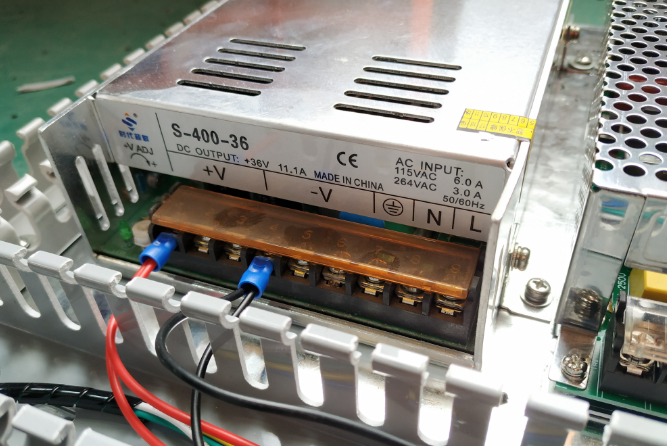

這個是400W的36V開關電源，接線基本都一樣，只不過輸出電壓不同。
這個有點意思，幾十塊錢，就可以把設備升級成無線遙控裝置。叫紅外遙控器

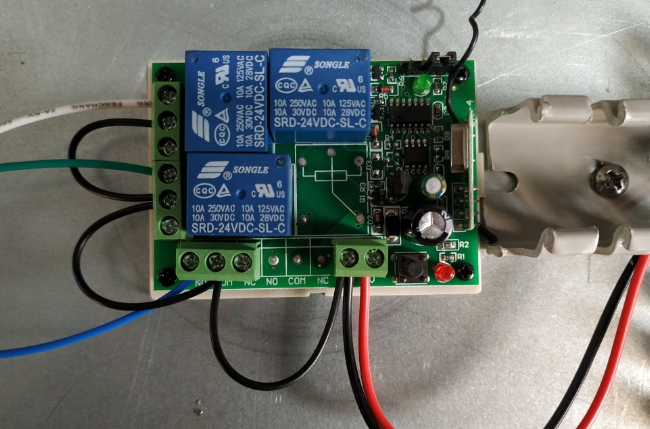

這個是3P的遙控控制卡，類似三個紅外觸發的繼電器功能，大家能理解嗎？通過遙控器去觸發控制卡相應的信號給到控制器，然后控制器去實現不同的編程動作。

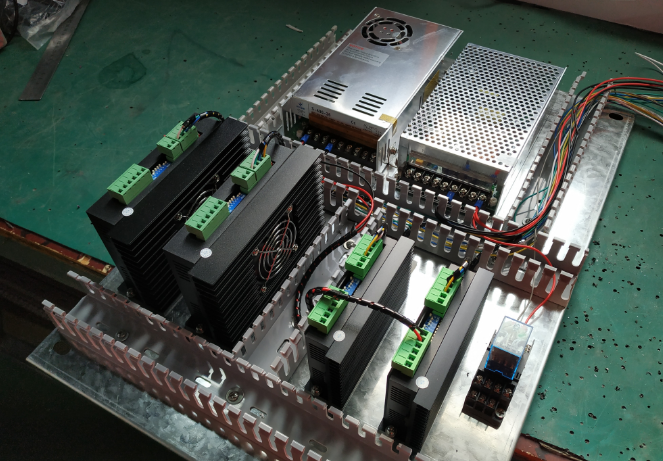

這個就是剛才上圖講的4軸電機控制柜，基本塊完事了，可以看出來稀稀拉拉線頭子也不少！
****，測試成功！ |
