CM35D控制器判斷跳轉指令運用簡介（LHC） 在工作中，我們用到35D系列的控制器中，需要編程的指令中有一條指令叫：判斷跳轉，這條指令需要一個條件支持才能執行指定的工作。這條指令見下圖：

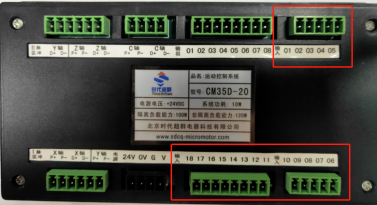

這一條指令上有4個需要填寫的地方，分別是 1標號 2輸入口號 3條件 通/斷 4目的標號。下面我們解釋一下這條指令的內容。 1 標號 是指本條指令的數字編號 這個標號數字如果要用，只能是一個，不能重 出現。 2 輸入口號 是指這條指令執行與否指定的輸入口號也就是控制器背面的輸入口， 見下圖
3 條件 是指這個輸入口要執行這條指令時需要的狀態，狀態有通和斷兩種，這兩種狀態切換只要按下面板上的確認鍵即可。 4 目的標號 是指要執行帶有這個數字編號的程序行，也就是1 標號后的數字，這個數字要求要和被執行的程序行的標號數字一致，不能有差異。 下面就來舉例介紹一下：

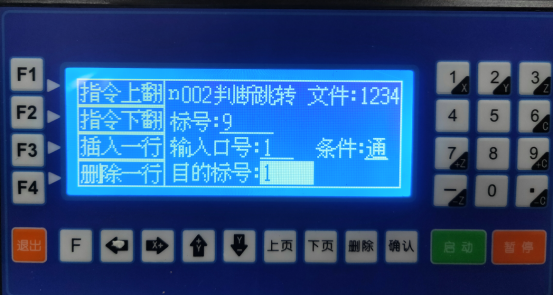

這條指令的意思是： 當輸入口 1號口有信號接通的時候去執行帶有標號是1的程序行。

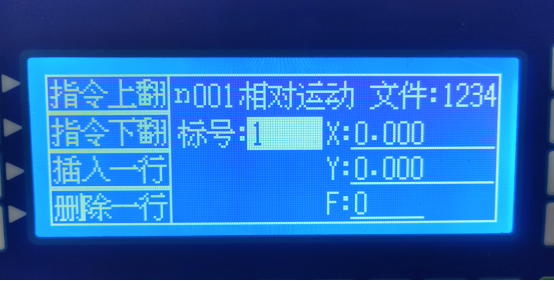

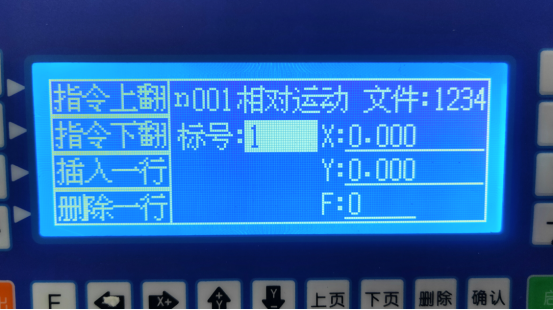

那么就是目的標號寫幾，就執行標號幾

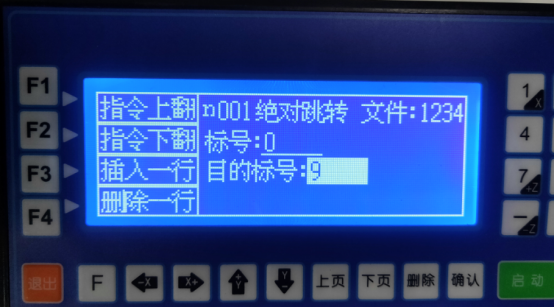

若執行到判斷跳轉這一行時，輸入口的條件不滿足，需要信號通的時候沒有通，那么程序自動執行下一行。 如果要做成有信號執行，沒有信號就死等待那里不動，直到有信號再執行指定目的標號指定的程序行。見下圖舉例：
這就是判斷跳轉的應用案例。如果想知到更多應用請聯系我17301218680李工或者關注我抖音視頻有技術講解。進入我的淘寶店鋪時代超群機電自動化配套選擇更多自動化配套配件完成您的自動化夢想。
|
