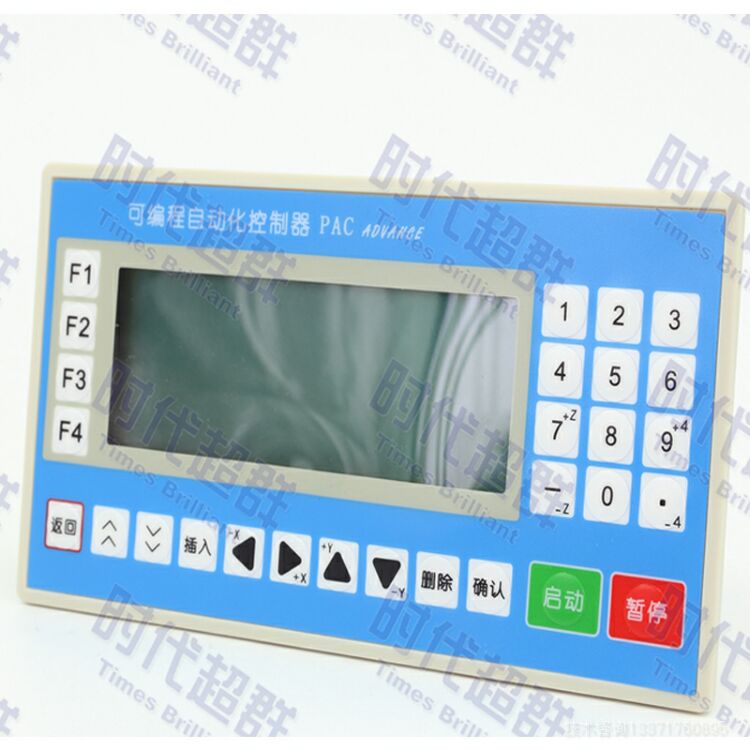

可編程自動化控制器 PAC ADVANCE 是全新開發的單軸，雙軸，三軸，四軸 4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。PAC ADVANCE 適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64 分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。
技術特點
✔ 實現 X 單軸；X,Y 兩軸；X,Y,Z 三軸；X,Y,Z,A 四軸控制
✔ 數字插補技術實現 X-Y 直線插補，X-Y 圓弧插補功能
✔ 梯形加減速控制
✔ 位置指令范圍-99999.999mm ~ +99999.999mm
✔ 最小指令單位 0.001mm，指令電子齒輪比分子 1~99999，分母 1~99999

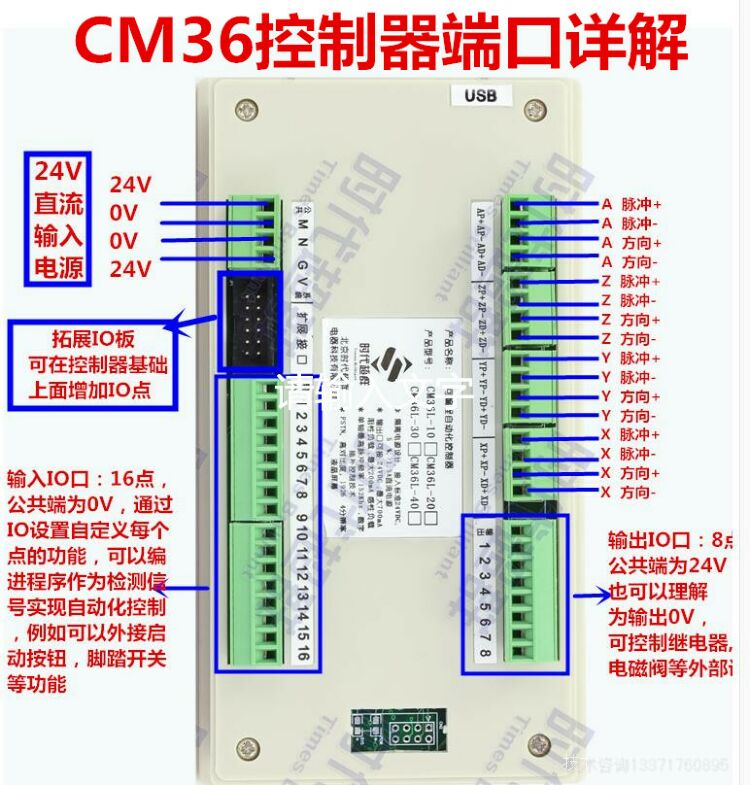

✔ 16 路光電隔離輸入，8 路光電隔離輸出；擴展后可達 32 路輸入與輸出
✔ 輸出采用 mos 管控制通斷，每通道 750mA 阻性負載，200mA 感性負載。
✔ 具有反向間隙補償功能
✔ 速度倍率功能，多級調節
✔ 位置比較，連續脈沖，多輸出口控制等豐富漢字指令，編程簡單易懂
✔ 選擇性 I/O 功能配置功能
✔ 可存儲 20 個程序
✔ 提供操作級，設備級密碼管理功能。方便設備管理
✔ 提供時間鎖功能。方便收取尾款。
✔ 支持外接擴展模塊，自動識別模塊輸入輸出數量。
✔ 程序指令的隱藏與顯示功能。
✔ 提供軟件限位功能
✔ 提供各軸坐標，計件數值掉電記憶功能。

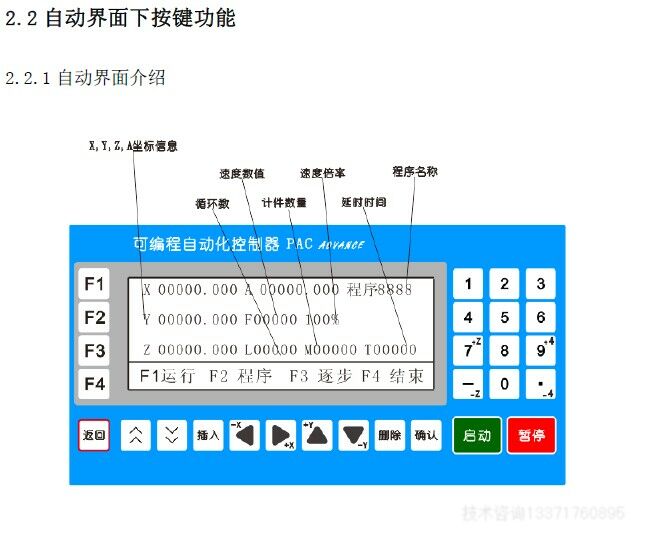

F1 運行：運行編輯好的加工程序
F2 程序：調用加工程序
F3 逐步：一步一步執行加工程序
F4 結束：直接結束加工程序
速度倍率增加；速度倍率減少
長按“插入”按鈕 3 秒，進入[輸入輸出調試]功能
F1 高速：以設置的****速運行運動
F2 微步：以固定增量運行
F3 程零：顯示坐標數值回到 0 位置
F4 尋零：回機械零點
按“插入”鍵，調用控制輸出功能。
數字 1~8 鍵代表輸出 1~8 口，按下通，再按一次斷。
再按“插入”鍵，取消功能。
Y 軸手動連續運動控制
尋零方向選擇
X 軸手動連續運動控制
尋零方向選擇
控制輸出功能，數字 1~8 控制輸出 1~8 口。
其他情況下：“7”，“-”Z 軸手動連續運動控制，尋零
方向選擇。
“9”，“.”A 軸手動連續運動控制，尋零方向選擇。
聯動實例演示
|
