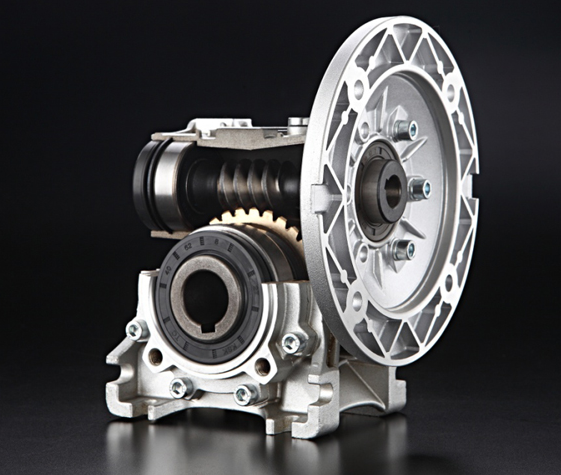

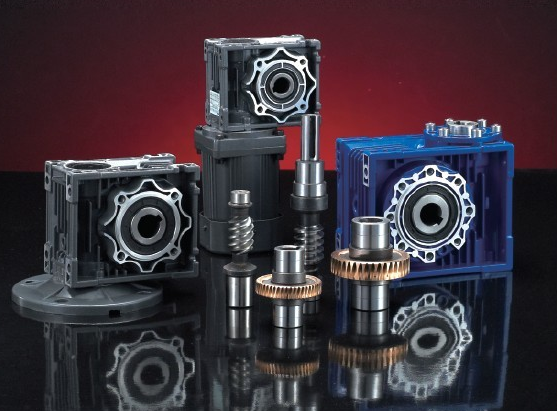

渦輪蝸桿減速機是一種結構緊湊、傳動比大，在一定條件下具有自鎖功能的傳動機械。大體樣式如圖：

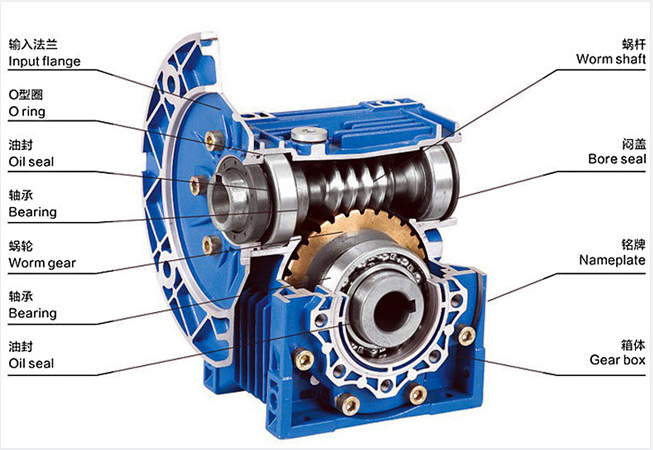

渦輪蝸桿剖面圖及結構圖可以讓我們大致了解它的結構及工作方式：
渦輪蝸桿減速為什么可以實現自鎖呢？與它本身的結構及工作方式有關：

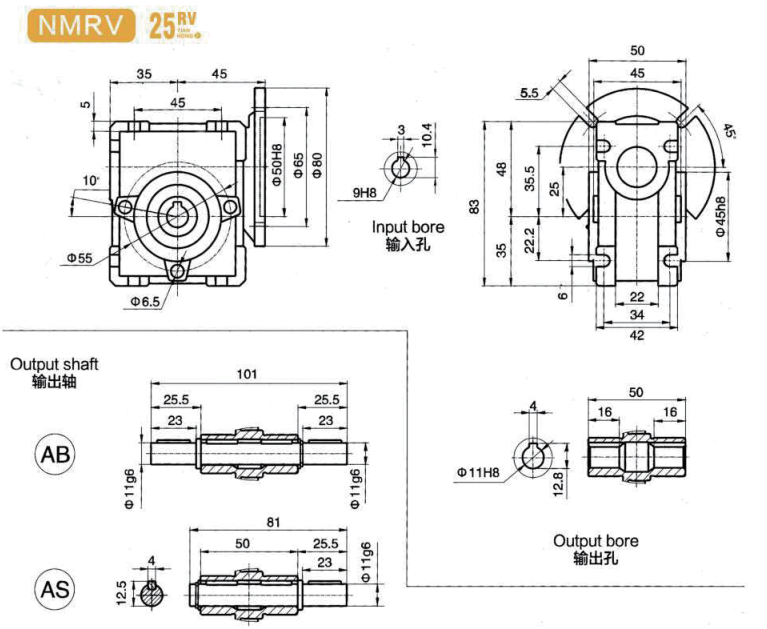

在蝸輪蝸桿減速機上加反向力矩會產生一個反向效率η’=2-1/η，其值明顯小于正向效率η，如果正向效率η≤0.5，那么蝸輪蝸桿減速機會自鎖。僅有少量大速比的蝸輪蝸桿減速機靜態自鎖。 臺機的蝸輪蠅桿減速機中當蝸桿螺旋角較小時，如單頭蝸桿，在蝸桿停止轉動時，蝸輪給蝸桿一個反向滑力，不能使蝸桿反向轉動，這種現象叫蝸桿自鎖。 這時的斜角叫做摩擦角，摩擦角φ的正切就是摩擦系數f ,tanφ= f。由此摩擦角越小，自鎖能力越強。單頭蝸相螺旋角小，摩擦角也小，所以具有較強的自鎖能力。 渦輪蝸桿減速機根據輸入方式不同可以分為帶輸入法蘭減速器（法蘭用于配合電機使用，有方法蘭、圓法蘭兩種，具體尺寸根據客戶使用需求）、帶輸入軸減速器，減速輸出形式默認為孔輸出，客戶有需求，也可以配備其他輸出形式，比較常見的配同向輸出軸、單向輸出軸及雙向輸出軸。 根據客戶不同使用尺寸規格需求，機座大致上分為以下幾種： RV25、RV30、RV40、RV50、RV63、RV75、RV90、RV110、RV130、RV150。 尺寸規格我們以RV25尺寸規格圖為例：

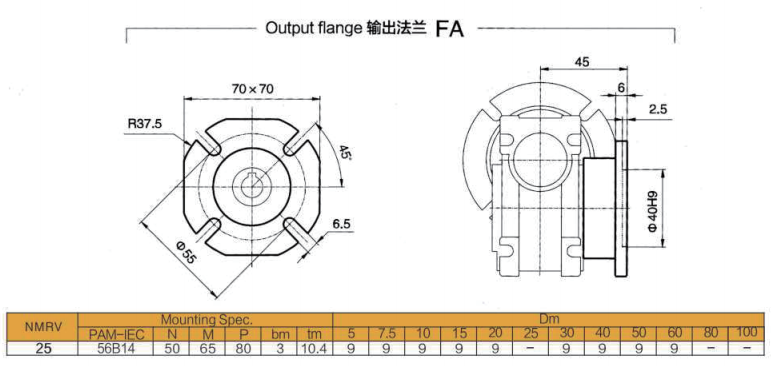

由尺寸規格圖，我們可以看到除了給我們提供了產品本身的尺寸外，還有軸輸出的尺寸及法蘭輸出的尺寸，我們可以選型的時候根據尺寸圖在由自身的使用要求，更方便快捷的進行選擇。 當然減速機的使用有其本身的條件限制，客戶要根據自己使用的實際情況進行選擇。
|
