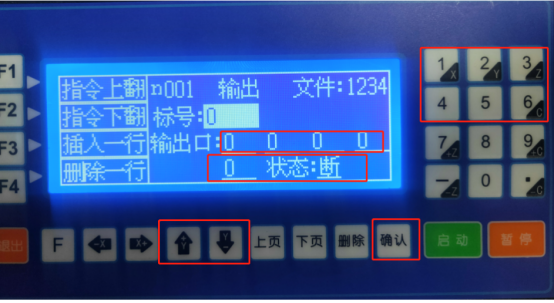

CM35D控制器控制電磁閥氣缸應用案例（LHC) CM35D控制器在編程過程中經常要控制其他設備的啟動和停止，比如異步電機的啟動停止，液壓油缸的啟動停止，氣缸的伸出縮回，都需要控制器來控制，那么這個控制指令在控制其中叫輸出，見下圖：
這個控制器輸出的是24伏直流電源的負極，輸出口同時能夠支持5個口同時開關，一般我們能夠直接控制中間繼電器，電磁閥，如果要控制交流接觸器等大電流需要轉換一下，用中間繼電器倒一下比較安全，不易損壞控制器。 這個控制器的輸出口通過上下箭頭來移動光標，光標移動在哪里就能通過數字鍵更改其數值
狀態的通和斷按確認鍵切換。

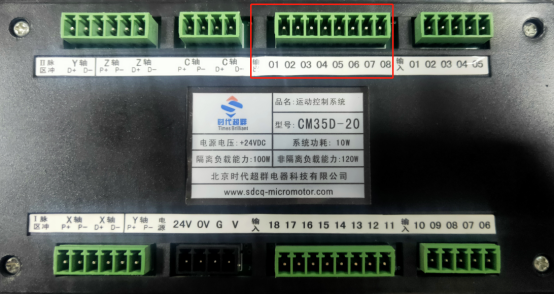

輸出的接線口有8個口，也就是支持8路輸出，見下圖：
接線方法參考下圖：
