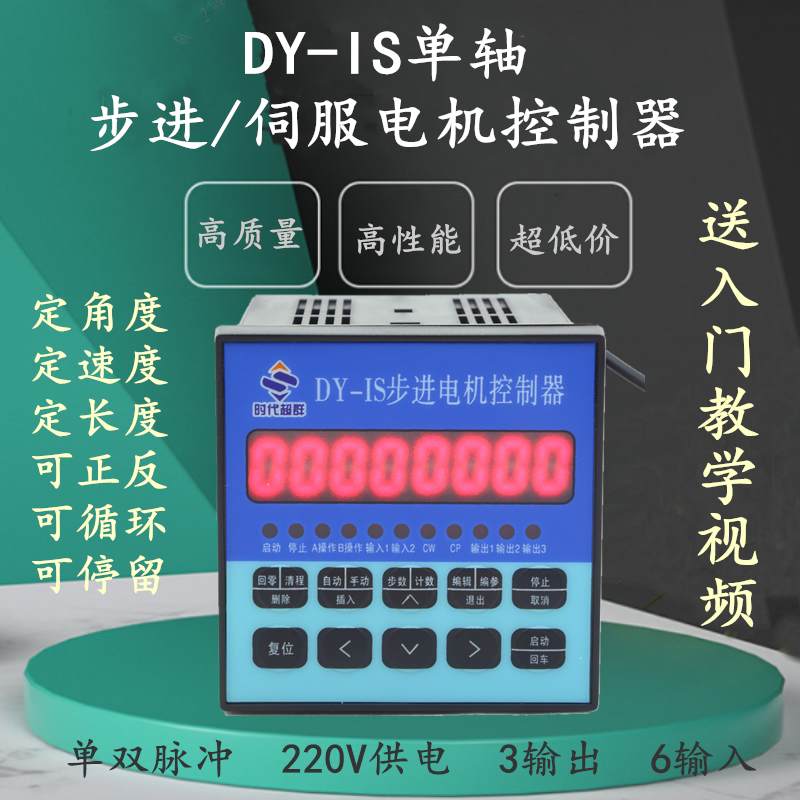

上圖為我司DY-is可編程控制器，和其余控制器不同，dy-is控制器的顯示器是晶體管，因此程序指令有些許不同。今天我們來簡單介紹一下其中的判斷跳轉指令。 進入程序編輯界面中后，dy控制器的判斷跳轉指令顯示為J-bit，分為行號、指令與內容，總體顯示分為兩頁，第一頁為行號及指令，如：00 j-bit 其中00位行號，因?yàn)閐y控制器的行號自動排列，由00-99，故等同于其他控制器的標號。之后選取判斷跳轉指令后，按回車鍵后可見到之后需要編輯的內容。dy的可顯示內容共八位，進入判斷跳轉指令的編輯界面后，顯示如下：00 0 0，第1、2、5、8四位可顯示數字。其中1、2位為跳轉行號，表明跳轉地址；第五位為輸入口，可設置輸入口1或2；第八位為輸入口狀態，設置0為常開，1為常閉。 00 j-bit 02 1 0 輸入口1通時跳轉至02指令 01 jump 00 返回00指令重新判斷
02 speed 1000 位移與速度指令 03 g-len 1000 04 end 程序結束
|
