時代超群DS45/60同步帶采用高剛度鋁合金做機體；運行速度快，****可到15米/秒；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 關于時代超群45/60型同步帶直線導軌一些常用配件，本篇匯總一下常用的配件規格； 1、關于螺絲：45同步帶底部的是m5*8*4，螺絲圓頭M5*16 60同步帶底部螺母規格：螺絲圓頭M8*16 側面是m3*5*2的 客戶板厚10MM 螺絲m5*16的 2、45同步帶導軌的的同步帶的齒數是24齒 直徑22MM 齒距3MM。皮帶寬15mm，帶鋼絲。 3、開放式同步帶采用光軸傳動，45型材的光桿是6MM直徑的，60型材同步帶光桿8MM。密閉的同步帶采用的線軌； 4、45同步帶有效500的總長=500（有效行程）+130（包括滑塊和防撞墊）+65*2=760

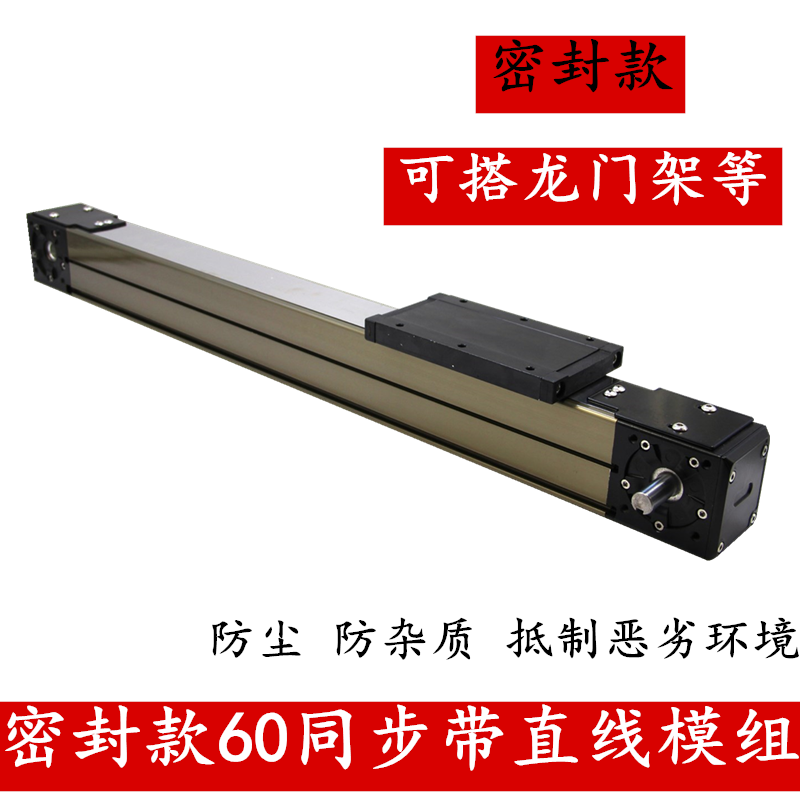

60同步帶有效500的總長=500（有效行程）+150（包括滑塊和防撞墊）+75*2=800 5、60型材有效500的重量是4KG,每加100MM加0.4KG,45同步帶有效500的重量是3KG，每加100MM加0.3KG 6、60密閉同步帶的帶寬是25MM，限位溝槽為M3的螺絲，從限位溝槽的中間，到型材的上邊緣25MM,到型材下邊緣37MM ，45同步帶的帶寬度是15MM
7、.45/60模組的同步輪為導軌的導程，45的為75MM，60的為125MM；
|
