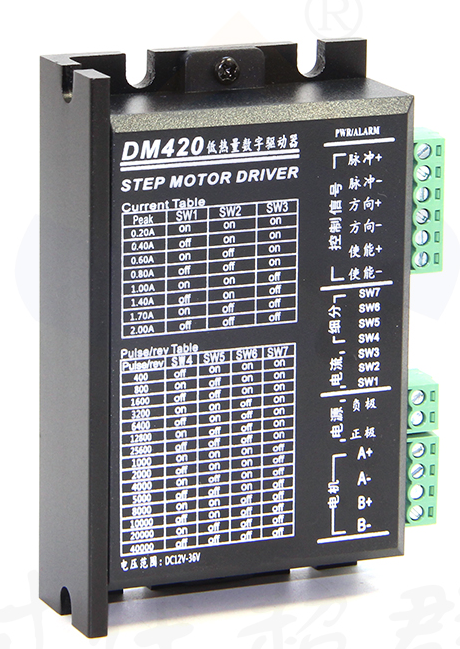

DM420 DSP 控制的數字式兩相步進電機驅動器,適配相電流在 2.0A 以下、 電機法蘭 20,35,39,42 的兩相混合式步進電機,適配電機如下圖: 20/28步進電機尺寸規格:

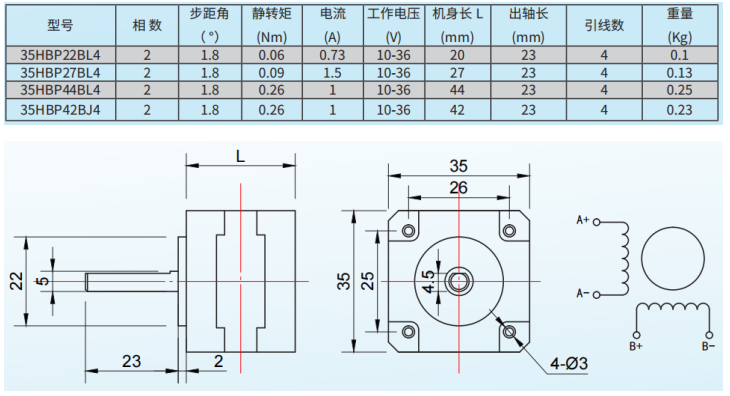

35步進電機尺寸規格:

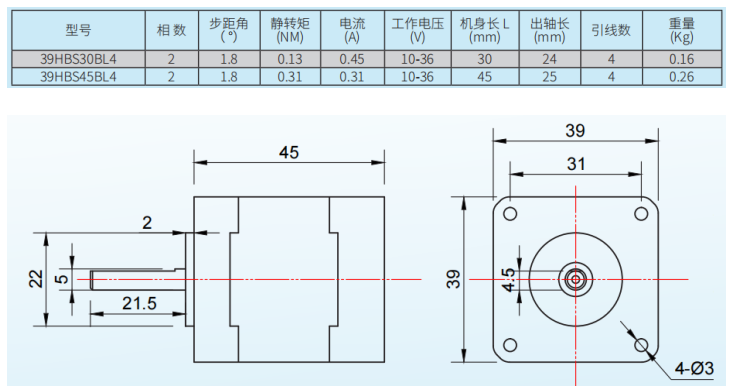

39步進尺寸規格:

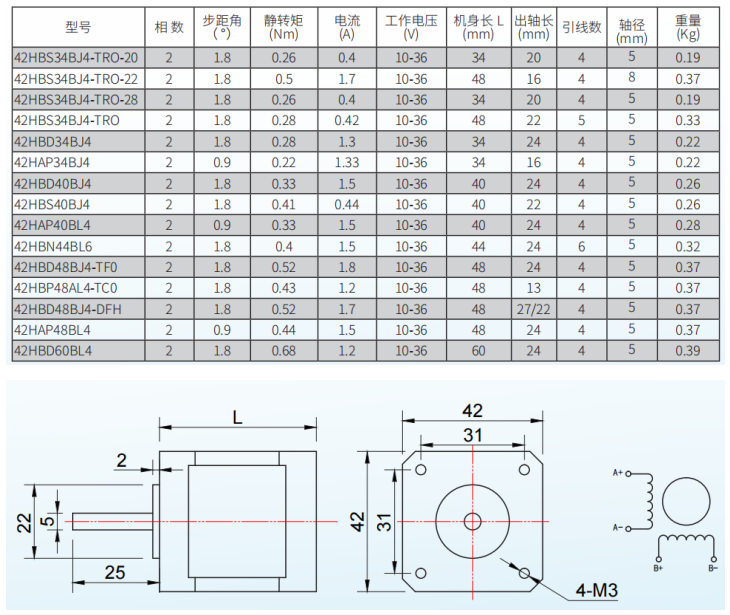

42步進電機尺寸規格:

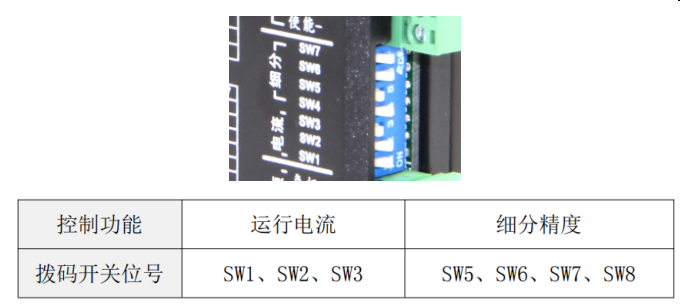

適合各種運動控制領域自動化設備和儀器,例如:3D 打印機、激光加工設備、 雕刻設備、醫療設備、測量設備、電子加工設備、紡織服裝設備等。用戶 低振動、低噪聲的設備場合。 DM420可設置128內各種細分以及 2.0A 內各種電流,能夠針對不同電機采用相應運行參數,使電機運行非常平穩,震動以及噪聲極小。 內置過熱, 過流,過壓檢測,保護驅動器穩定運行. 驅動器采用七位撥碼開關設定 動態電流,細分精度,詳細描述如下:

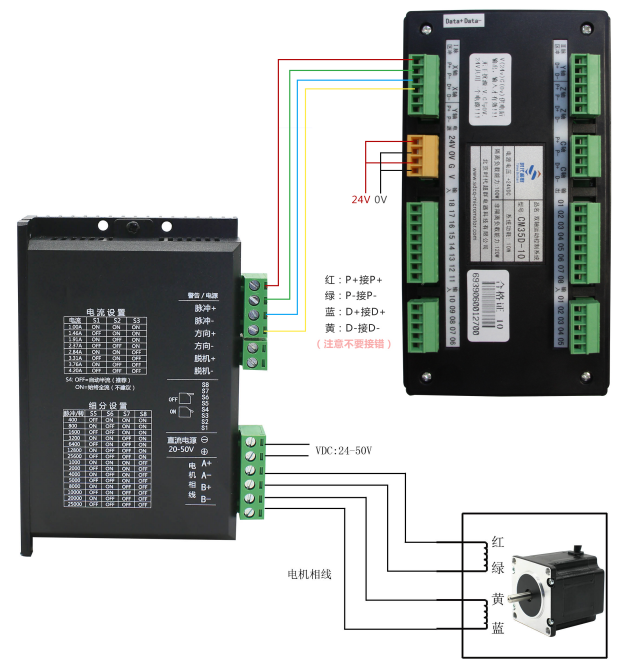

驅動器接線圖如下圖:
接口定義 控制信號接口

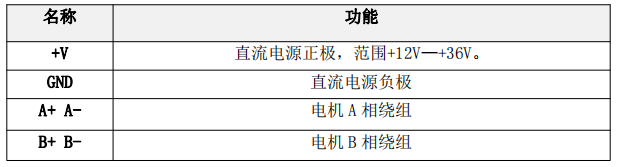

電源/電機接口

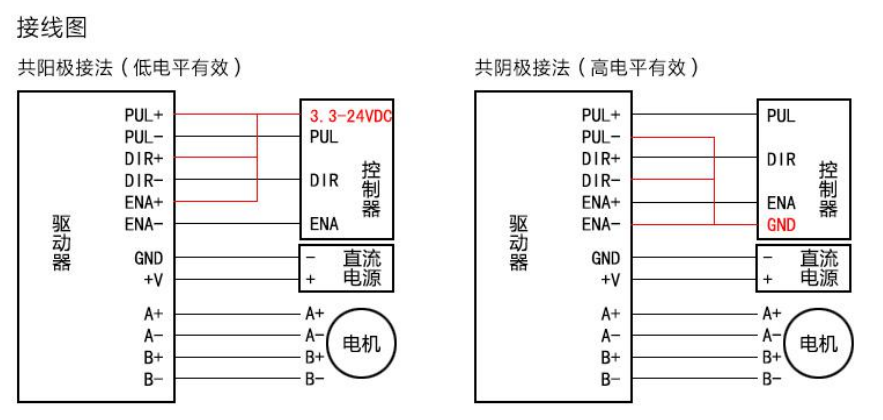

控制信號接線圖

|
