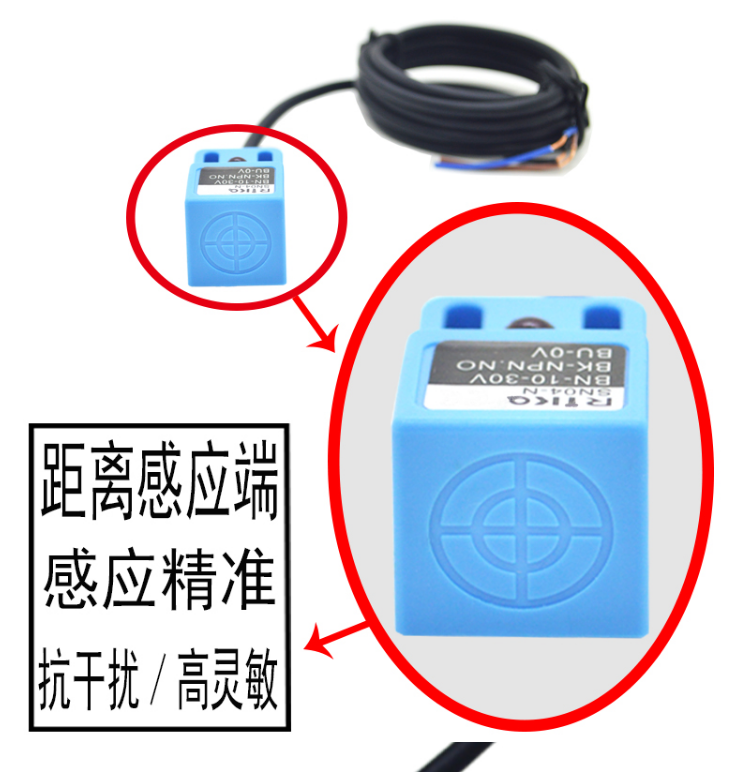

要知道接近開關NPN常開常閉和PNP常開常閉如何區別，首先要了解接近開關的內部結構NPN接近開關
內部輸出是NPN三極管 負載需要接在棕色線(VCC)和黑色線(輸出)之間 沒有檢測物時 常開型NPN(NO):內部三極管不導通，輸出高電平，指示燈滅，負載不工作 常閉型NPN(NC):內部三極管導通，輸出低電平，指示燈亮，負載工作 檢測物靠近時 常開型NPN(NO):內部三極管導通，輸出低電平，指示燈亮，負載工作 常閉型NPN(NC):內部三極管不導通，輸出高電平，指示燈滅，負載不工作
PNP接近開關 內部輸出是PNP三極管 負載需要接在黑色線(輸出)和藍色線(GND)之間
沒有檢測物時 常開型PNP(NO):內部三極管不導通，輸出低電平，指示燈滅，負載不工作 常閉型PNP(NC):內部三極管導通，輸出高電平，指示燈亮，負載工作 檢測物靠近時 常開型PNP(NO):內部三極管導通，輸出高電平，指示燈亮，負載工作 常閉型PNP(NC):內部三極管不導通，輸出低電平，指示燈滅，負載不工作
知道NPN和PNP接近開關的內部結構和工作原理，就可以進行區分了 棕色線接直流電源(12~24V)，靠近金屬指示燈亮，離開金屬指示燈滅的是常開型(NO)的，反之為常閉型(NC) 針對常開型(NO)，用萬用表測量黑色線的電壓，如果靠近金屬黑色線為低電平，離開金屬為高電平，則是NPN型的，反之為PNP型的 針對常閉型(NC)，用萬用表測量黑色線的電壓，如果靠近金屬黑色線為高電平，離開金屬為低電平，則是NPN型的，反之為PNP型的
