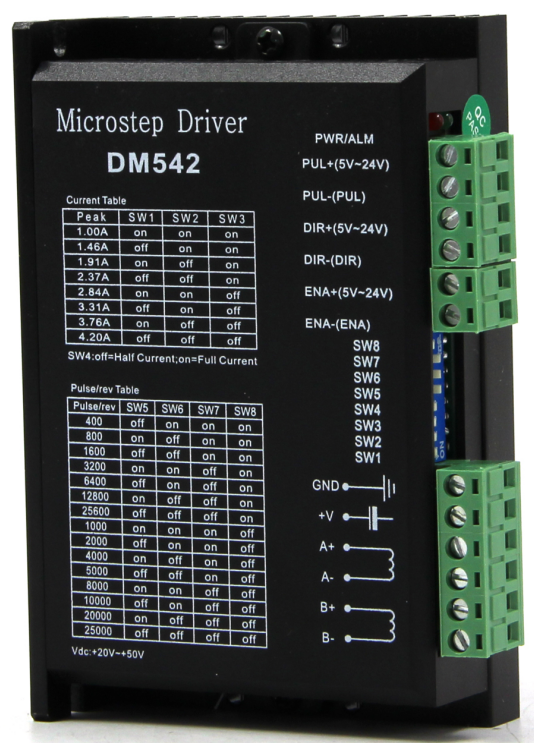

時代超群小型電機驅動器DM542-YNN
2022年3月9日

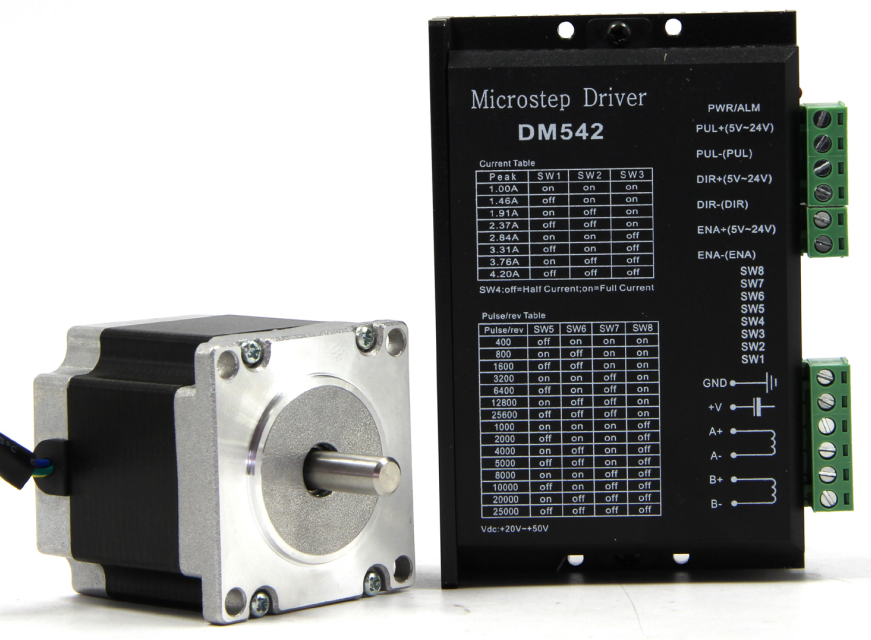

DM542驅動器供電電壓可達 20-50VDC,輸出電流峰值可達 4.2A,128細分精度,可驅動57、60及部分86兩相混合式步進電機,具有過壓、短路等保護功能,低價格,高速力矩大,適合各種中小型自動化設備和儀器,例如:雕刻機、醫療蠕動泵、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。適配電機如下:

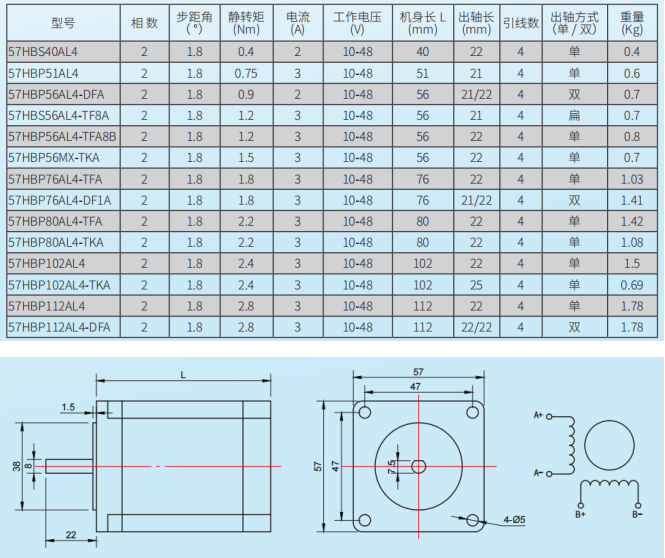

57步進電機產品規格:

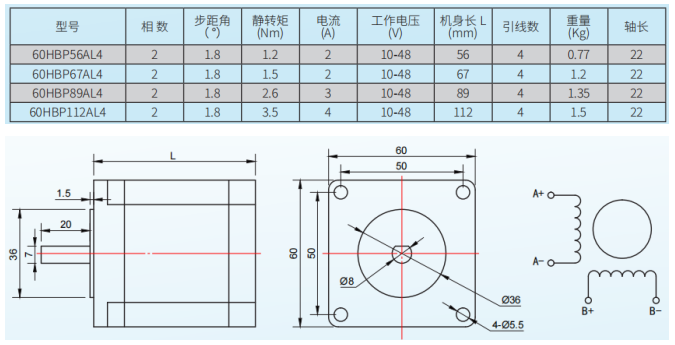

60步進電機產品規格:

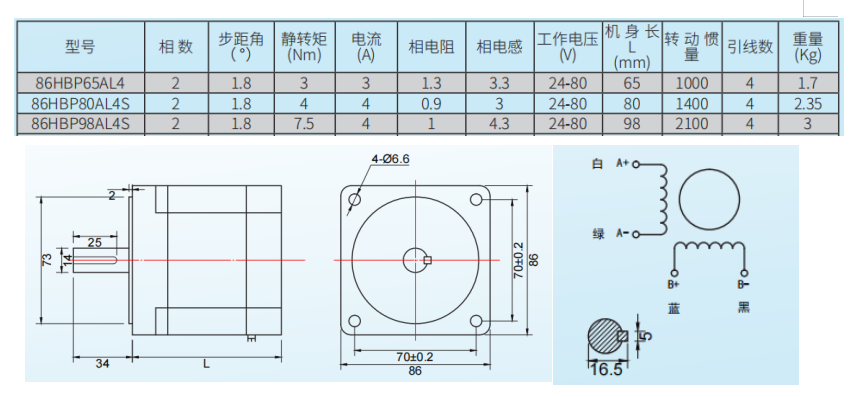

86步進電機產品規格:

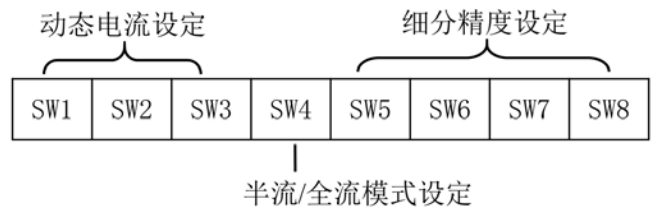

電流、細分撥碼開關設定


靜態電流可用 SW4 撥碼開關設定,off 表示靜態電流設為動態電流的一半,on 表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off,使得電機和驅動器的發熱減少,可靠性提高。脈沖串停止后約 0.4 秒左右電流自動減至一半左右(實際值的 60%),發熱量理論上減至 36%。

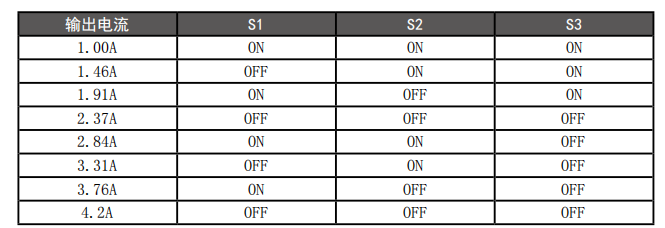

動態電流設定

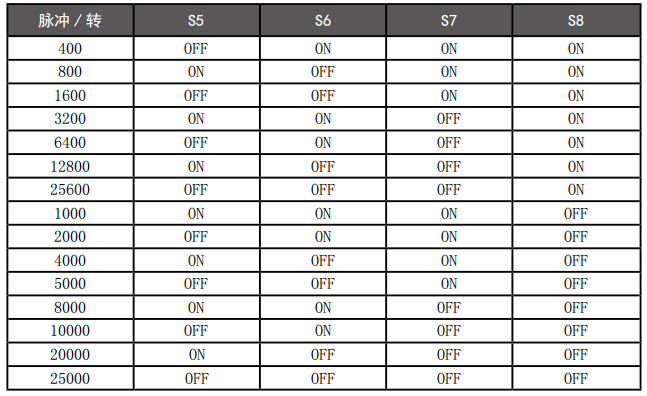

細分設定


驅動器接線圖如下:


接口描述

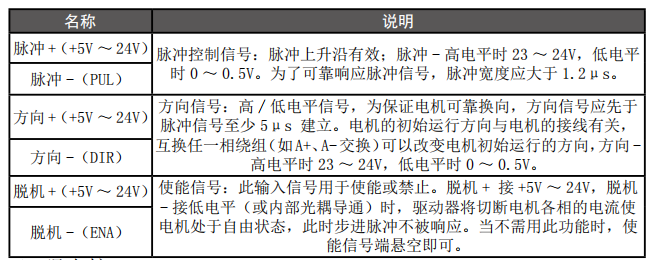

控制信號接口

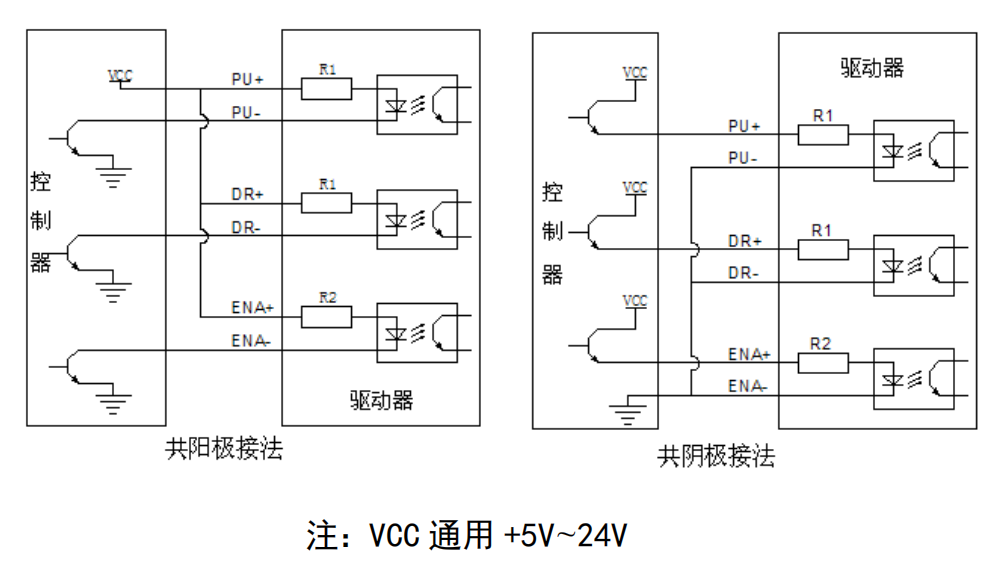

控制信號接口電路


5V-24V信號兼容,不用外接電阻

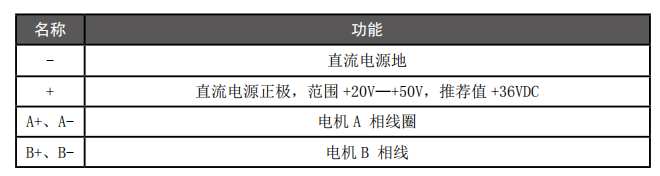

強電接口


適配直流電源:
