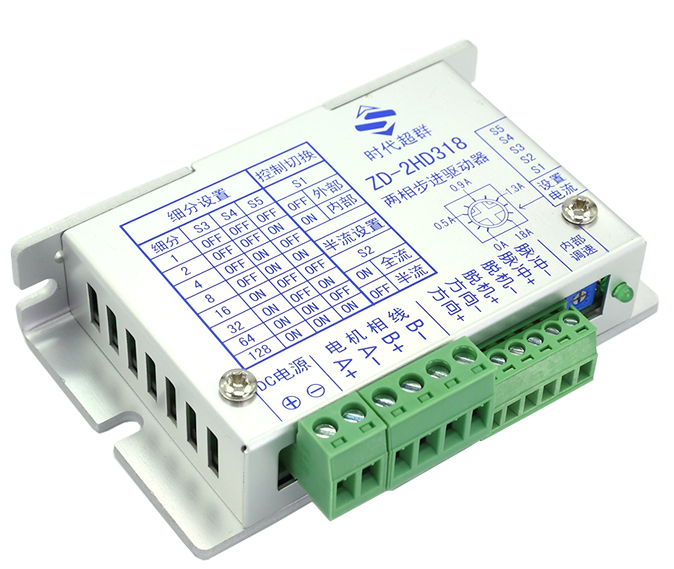

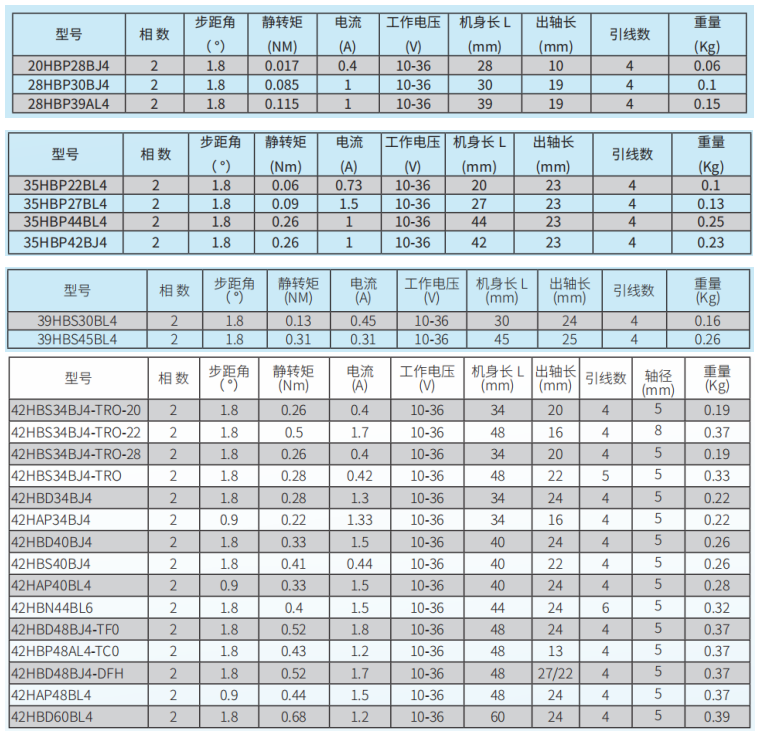

ZD-2HD318兩相步進驅動器輸入電壓9-32VDC,****輸出電流 1.8A,支持 128 細分設置，具有短路、過流、過熱保護功能，支持脫機、使能、鎖定等功能，可以自動半流鎖定，減少待機發熱。適用20、28、35、39、42電機，如下表：

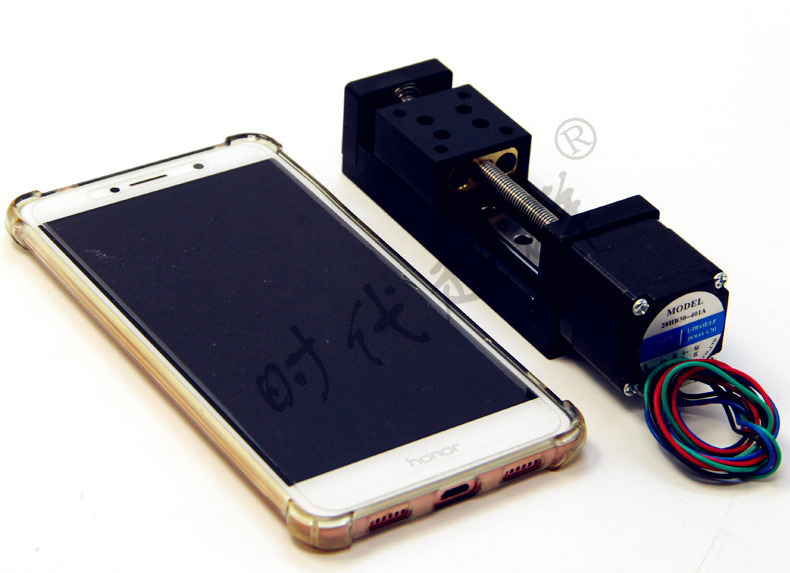

也可以驅動電機相關導軌滑臺，例如28導軌滑臺，如圖：

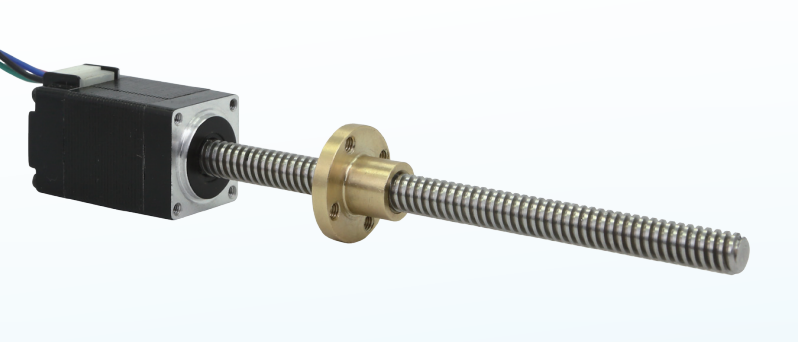

亦或直線電機，如圖：

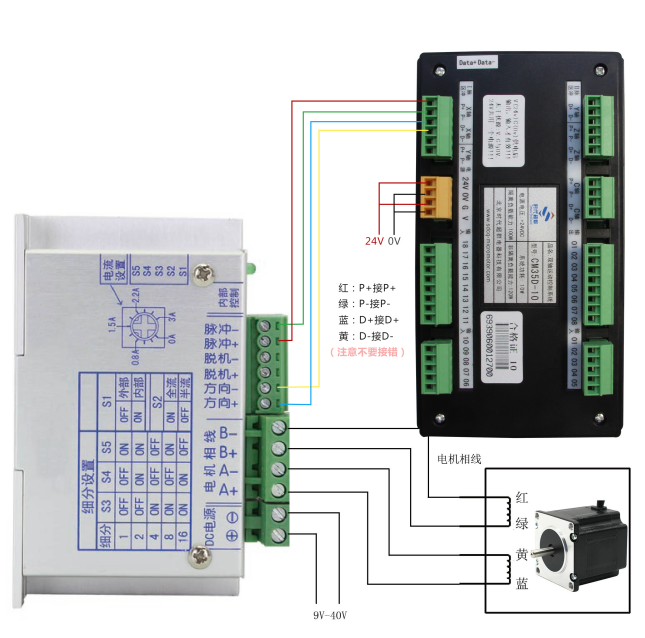

驅動器接線圖如圖：

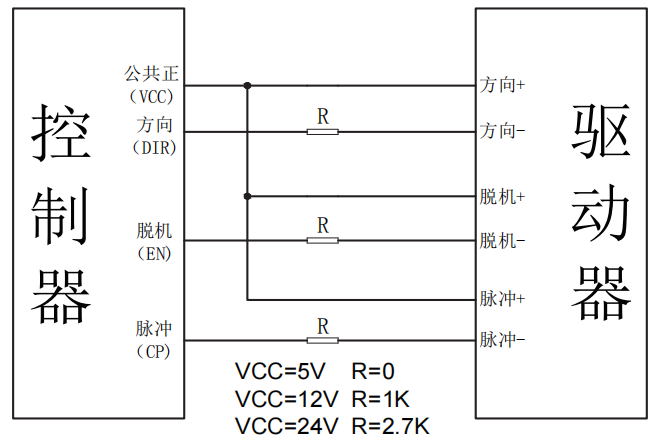

控制線接線方法 共陽極接法（公共正方式）

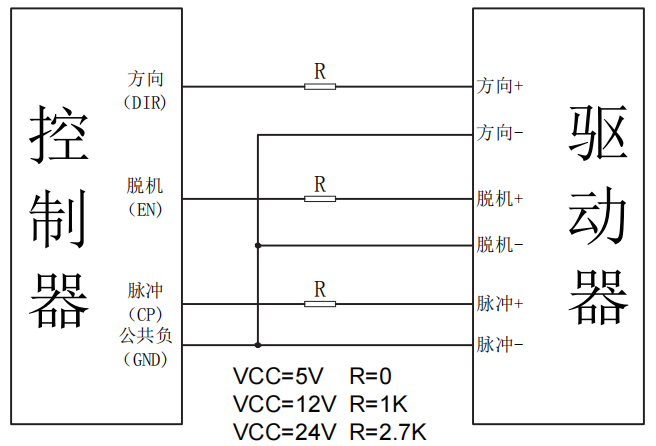

共陰極接法（公共地方式）

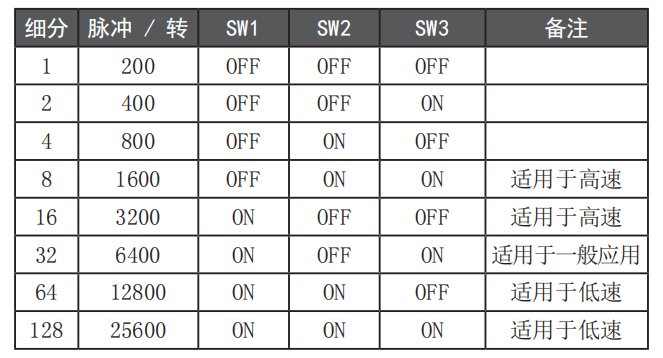

當控制器的接口電壓為 5V 時，無需 R，直連 既可； 當接口電壓為 12V 時，請串聯 1K 電阻； 當接口電壓為24V 時，請串聯 2.7K 電阻。 細分設置
電流設置

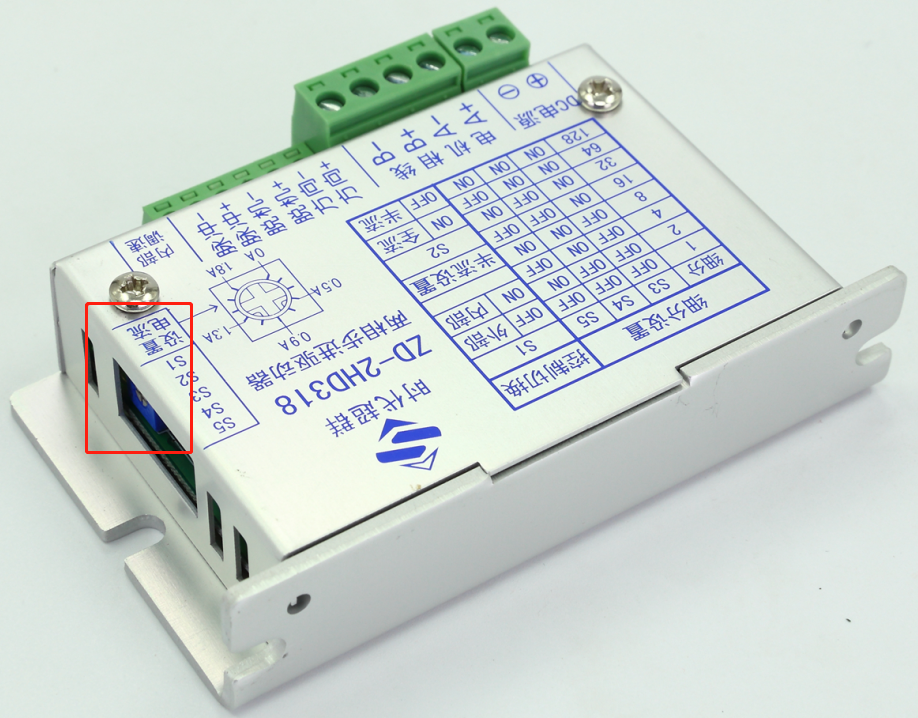

此驅動器內置電流調節旋鈕。順時針旋轉旋鈕，可以實現輸出電流 0A-1.8A 線性調節。 內部控制設置

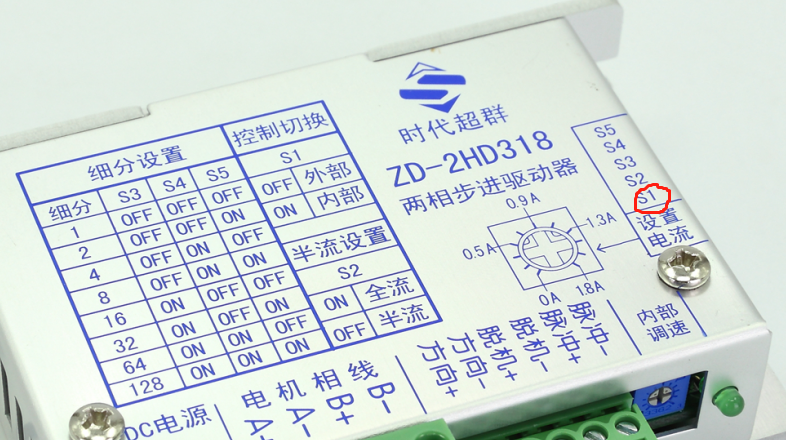

撥碼S1可以切換內部脈沖，切換后可實現簡單的調速控制，但要注意內外部不可同時開啟 內部調速
此為驅動器內置速度調節旋鈕。旋轉旋鈕，可以實現輸出電機速度調節，這個功能和時代超群另外一款驅動ZD-2HD430S功能類似，430S驅動器電流會稍大一些。 半流設置

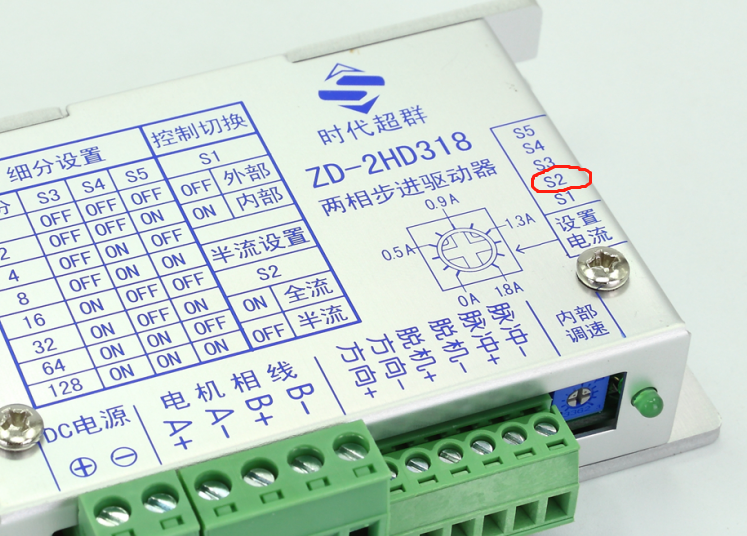

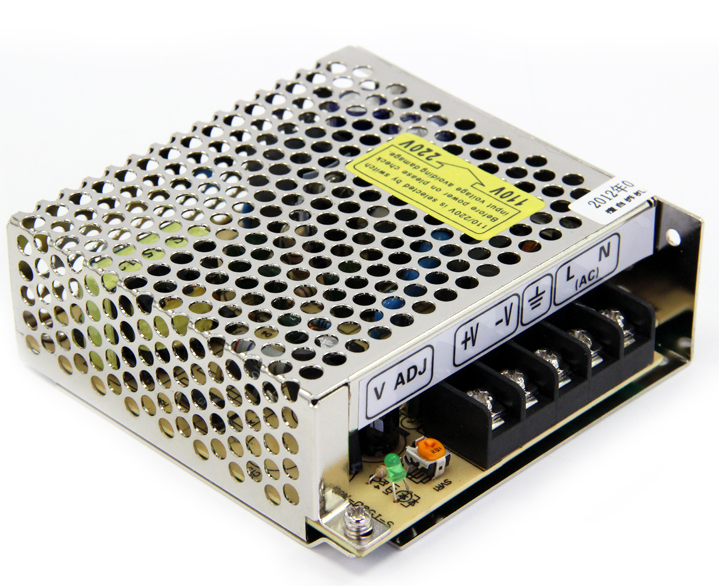

半流設置的主要目的減低電機和驅動器的發熱，增加可靠性 S2：OFF 全流 ON 半流 適配直流電源：
|
