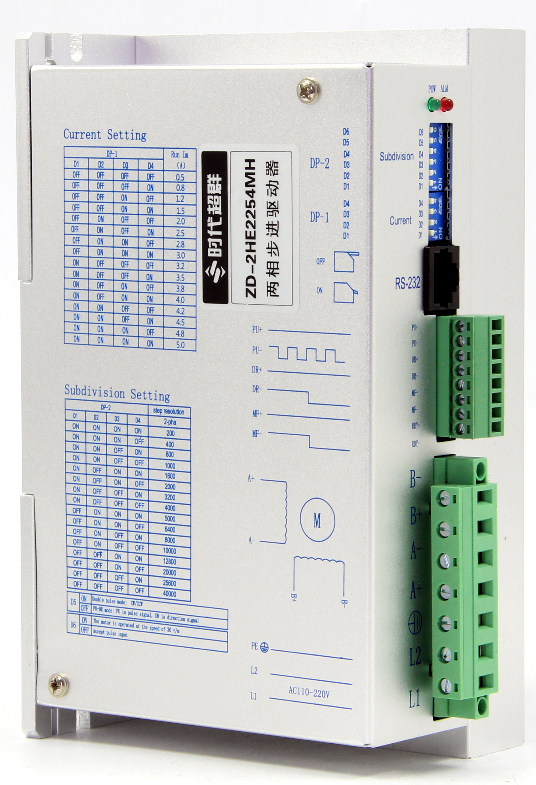

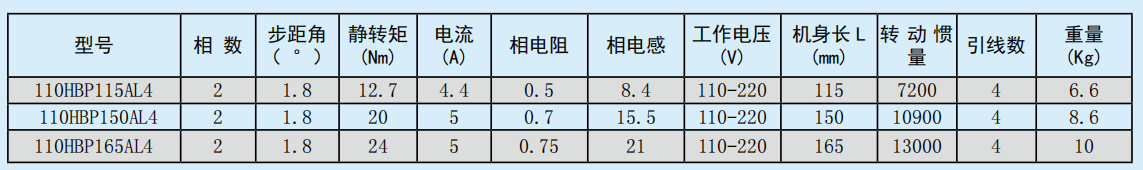

兩相電機驅動器ZD-2HE2254MH單電源輸入，驅動電壓為AC90-240V，可以直接使用家用電源進行供電，適配電流在 5.0A 以下、****反應頻率可達 150Kpps，適用于外徑 110mm 型號的兩相混合式步進電機。定位精度****可達 40000 脈沖 / 轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。適配電機如下：

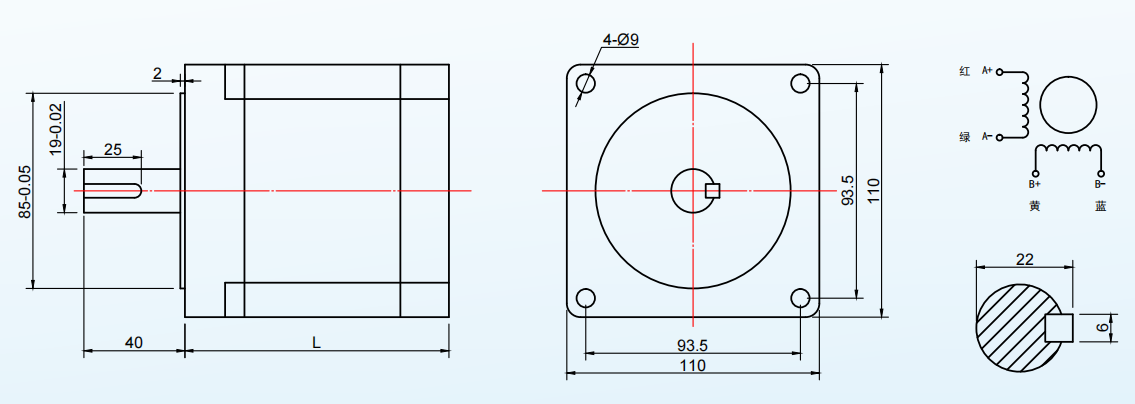

電機尺寸規格
驅動器接線方式與860驅動接線方式相同：

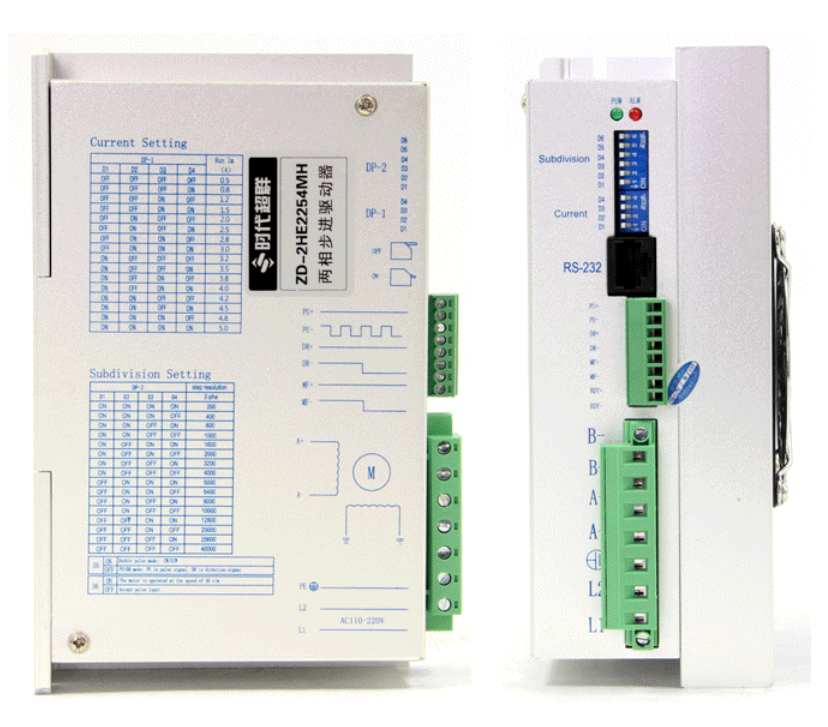

驅動器面板

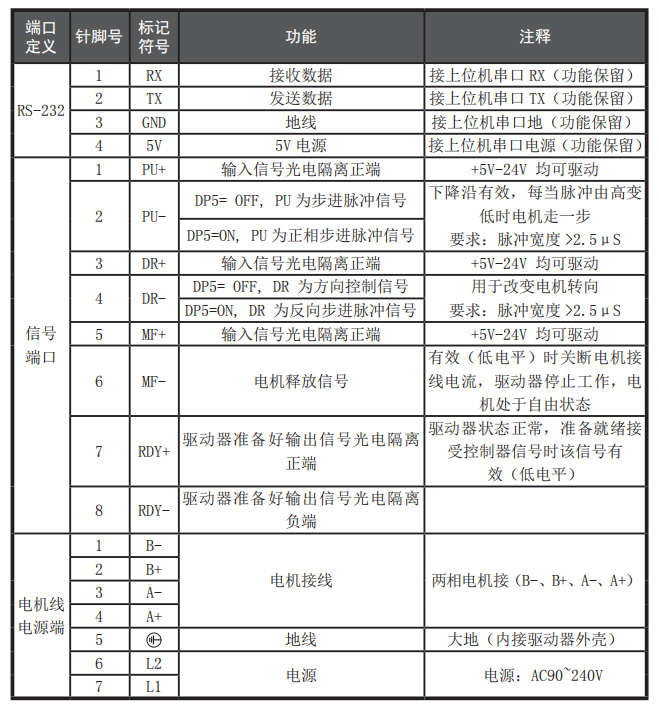

接口定義

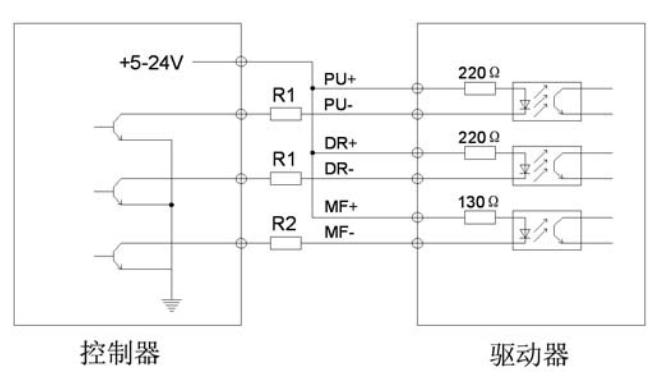

信號輸入接線方法 輸入信號共陽接法

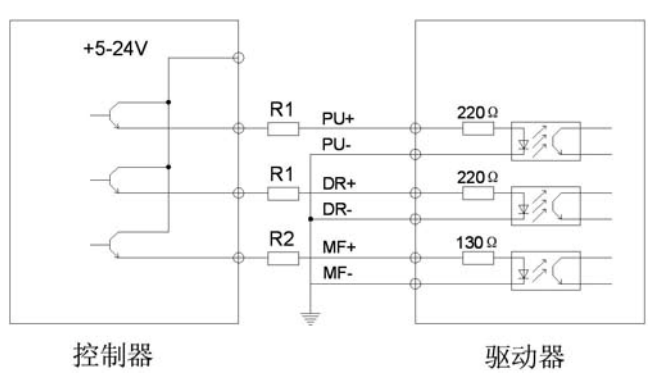

輸入信號共陰接法

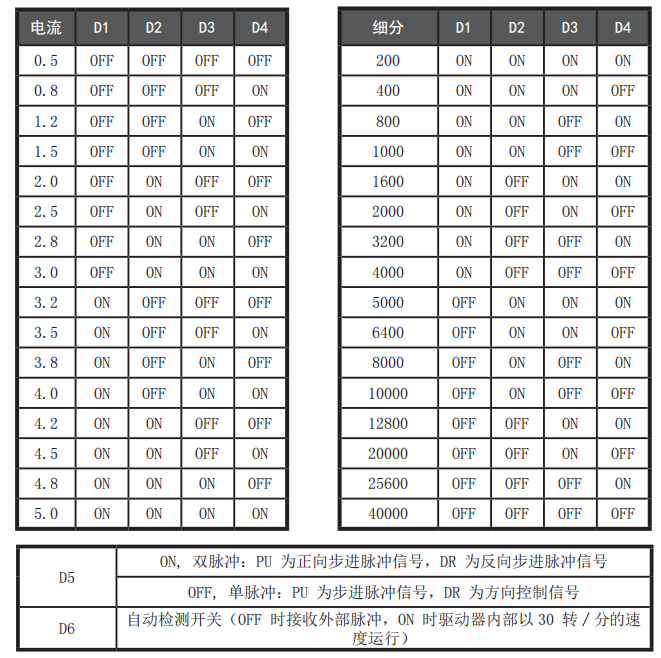

電流、細分設置
步進脈沖停止超過 100ms，線圈電流自動減到設定電流的一半 信號電平 5 ～ 24V 電平兼容 驅動器設有報警保護 過溫 75℃報警（3 次閃爍） 欠壓 65VAC 報警（1 次閃爍） 過壓 265VAC 報警（2 次閃爍） 過流報警 (4 次閃爍 ) 驅動器同時還具有掉電相位記憶功能，用于設備由于意外或人為原因掉電、關電，系統自動記憶相位。
|
