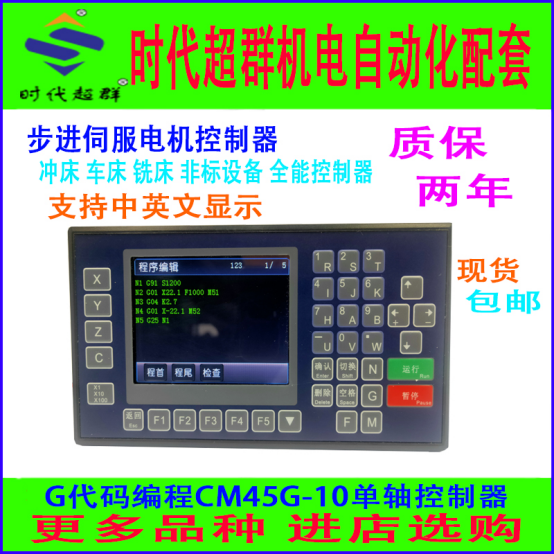

CM45G-10控制器簡介（LHC)
二、產品簡介 PAC4G運動控制器，采用32位高性能CPU，配備彩色顯示屏，分辨率為320*240。系統穩定可靠，脈沖頻率****可達400K，4個進給軸，1個模擬主軸，2ms高速插補，極大的提高了零件的加工速度，精度和表面質量。采用G代碼編程方式（含有本公司自定義指令），USB接口，支持U盤導入開機圖片和程序。 ■ X、Y、Z、C四軸控制 ■ 2ms插補周期 ■ 單軸直線插補輸出脈沖頻率：400K ■ 圓弧插補輸出脈沖頻率：300K ■ 四軸直線插補輸出脈沖頻率：350K ■ 1路0V~10V模擬電壓輸出，支持主軸控制，可接變頻器或伺服 ■ 支持中文、英文顯示，由參數選擇 ■ 具備USB接口，支持U盤文件和圖片的導入 ■ 1路面板手輪，支持手動1μm 10μm 100μm進給 ■ 16點通用輸入/8點通用輸出 ■ 具有掉電記憶功能 ■ 專機接口，為客戶特殊功能提供定制服務 2.1 技術規格 ■ 控制軸數 ◆ 控制軸數：1~4軸（X、Y、Z、C） ◆ 聯動軸數：X、Y、Z、C軸可做直線插補，X、Y軸可做圓弧插補 ■ 進給軸功能 ◆ 最小數據單位：0.001（單位：s、mm、圈數、度數） ◆ ****數據尺寸：±99999.999 ◆ 單軸快速移動速度：當脈沖當量為0.001mm，****24m/min ◆ 四軸快速移動速度：當脈沖當量為0.001mm，****21m/min ◆ 圓弧運動移動速度：當脈沖當量為0.001mm，****18m/min ◆ 速度倍率：10%~200%可調，短按“↑”“↓”鍵倍率增量為1%，長按“↑”“↓”倍率增量為10% ◆ 插補方式：直線插補、圓弧插補 ■ 加減速功能 ◆ 加減速的起始速度、終止速度和加減速時間由參數設定 ■ 主軸功能 ◆ 1路0V~10V模擬電壓輸出，支持主軸控制，可接變頻器或伺服驅動 ◆ 主軸轉速：可由S代碼給定，轉速范圍0r/min~10000r/min ◆ 主軸方向：可由M代碼指定 ■ 精度補償 ◆ 反向間隙補償 ■ 顯示界面 ◆ 3.5寸彩色液晶屏，分辨率320*240 ◆ 中文、英文兩種語言顯示 ■ 操作管理 ◆ 自動：自動執行、單步執行、終止程序 ◆ 手動：電機正反轉、回程序零、手動輸出、手脈 ◆ 程序：程序新建、編輯、刪除、讀入、修改 ◆ 參數：控制參數、速度參數、恢復廠值、用戶或廠商登錄、修改密碼、版本 ◆ IO：外部啟動、外部暫停、報警、急停、正負限位、輸出、系統自檢等 ◆ U盤：U盤圖片或程序的導入 ◆ 回零：X,Y,Z,C軸機械回零 如果需要了解其他控制器應用請聯系我17301218680李工電話微信同步，或者關注我的抖音dyztiv50eq8p觀看更多技術視頻
