在市場.上不同類型的接近開關當中，除二線制開關以外，無論是在工程設計時選型還是使用安裝時都需要考慮傳感器與系統(PLC)的輸出連接方式。大多數的接近開關輸出回路無論是NPN型還是PNP型都是屬集電極開路輸出信號形式(AC型除外)，且都具有最基本的3條信號線,其分別為(VCC; GND; OUT) ，也有4線制的OUT(NO+NC)。
一、NPN型、PNP型輸出線定義要素
首先我們對3條信號線定義或稱呼進行說明:
1.VCC:即為電源，又稱為+V; ( 俗稱電源正極，接紅色或褐色線)。
2. GND:即為接地線，又稱為0V; ( 俗稱電源負極，接藍色線)。
3.0UT:即為信號輸出線，又稱為負載; (接黑色 (或白色)線)。
接著單純的說明NPN型、PNP型代表的意思:

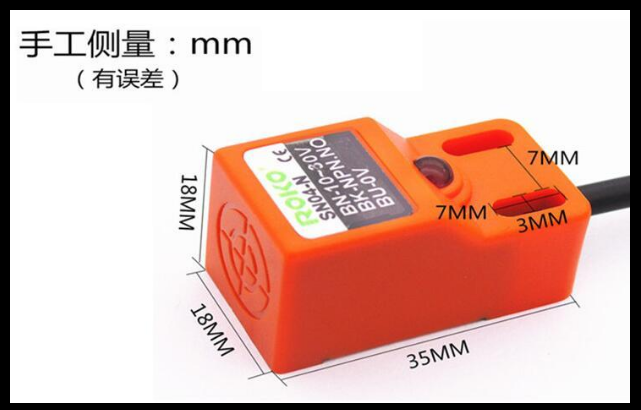

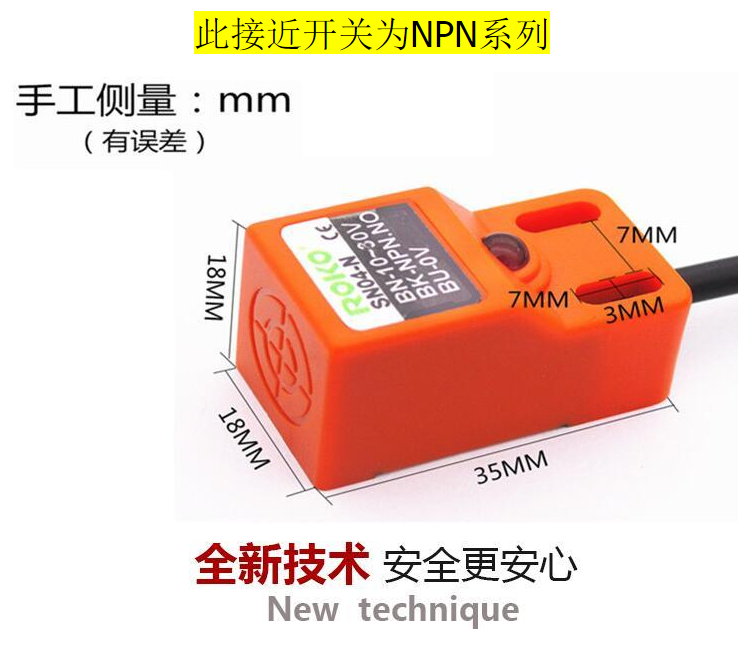

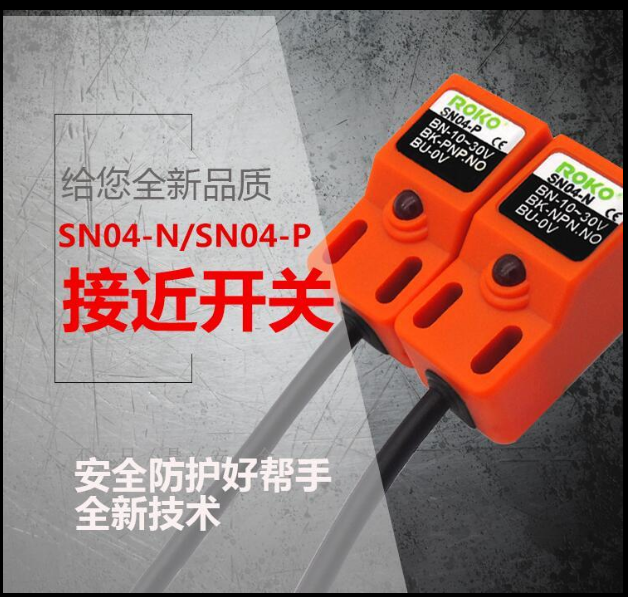

NPN型:可簡稱N型，N表示信號端為負電壓輸出;內部開關連接于信號端
與負極。
PNP型:可簡稱P型，P表示信號端為正電壓輸出;內部開關連接于信號端
與正極。
同時兩種類型都有NO(常開)型或NC(常閉)型不同的輸出常態，在選型時單純
的選擇NPN型或PNP型輸出均是不全面的描述。
從信號端而言NPN型或PNP型嚴格來說應為如下情況:
|
