CM45G-10控制器模擬主軸接線簡介（LHC）

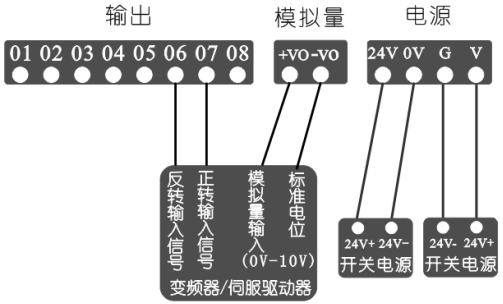

.5 模擬量輸出接口 控制器帶有1路0~10V主軸調速模擬量輸出接口，可以接變頻器或伺服，主軸電壓隨著S指令改變，實現無級調速。主軸旋轉方向使能，由控制器輸出信號（24V負極）接到變頻器或伺服控制方向的輸入信號端。 同時IO設置中設置M03（主軸正轉）對應的輸出口，M04（主軸反轉）對應的輸出口，以M03功能對應輸出口07，M04功能對應輸出口06為例，接線方式見下圖，編程時，讓主軸正轉編寫M03，讓主軸反轉編寫M04。 特別強調：接主軸時，必須采取雙隔離兩路供電。
控制主軸正反轉的輸入信號是由控制系統輸出給的，輸出口01~08都可以，同時，將IO設置中，M03 M04寫上對應的輸出口。 伺服驅動器或變頻器，作為主軸功能，****速度可在參數中設定。比如S****速設為1500r/min,那模擬量輸出10V時對應的速度為1500r/min。 如果需要了解其他控制器應用請聯系我17301218680李工電話微信同步，或者關注我的抖音dyztiv50eq8p觀看更多技術視頻
