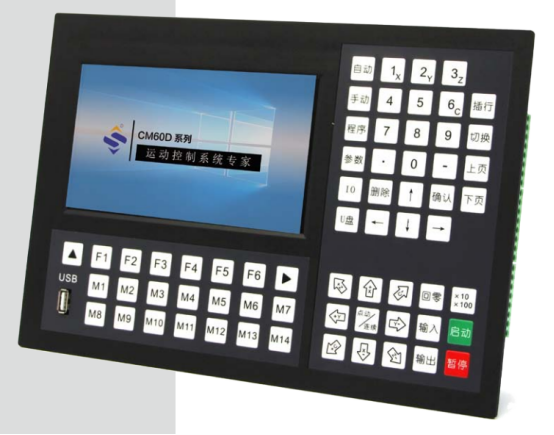

CM60D運動控制器示教編程介紹(LHC)

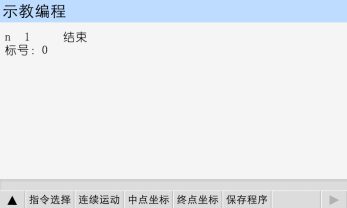

示教編程 按“F5”鍵，進入“示教編程”界面，如圖 8 所示。
（1）示教按鈕介紹： � “指令選擇”用來選擇“快速運動”“****運動”“相對運動”“順圓 IJ”“逆IJ” 五條指令。 � “連續運動”與“點動運動”相互切換。 � “中點坐標”保存需要運動的圓弧上第二個點。 � “終點坐標”保存需要運動的圓弧上第三個點。 � “保存程序”進入保存程序。 （2）示教編程方式： 首先，通過“指令選擇”來選擇需要的指令； 其次，按“X+”鍵，“X-”鍵，“Y+”鍵，“Y-”鍵，“Z+”鍵,“Z-”鍵,“C+”鍵，“C-” 鍵尋找需要的坐標點； 第三，按“下頁”進入到下一條； 第四，重復前三步驟，直到程序編輯完成。 最后，按“F5”鍵，輸入新程序文件名 1-4 位數字，按“確認”鍵，保存程序。 （3）特別說明 “快速運動”“相對運動”走的是增量值。 “****運動”走****坐標。 “順圓 IJ”“逆圓 IJ”走相對坐標。 （4）舉例 按“F1”鍵找到“順圓 IJ”指令，圓弧的第一個點默認，假如這時當前 X 軸，Y 軸的坐標位置 為（0,0），然后按“X+”走 2。按“Y+”走 2，這時，按“F3”鍵，記憶圓弧的中點（2,2）。然后 再按“X+”走 4，按“Y-”走到 0，按“F4”鍵，記憶圓弧終點坐標（4,0）。編輯完成按“F5”鍵， 保存程序。以上程序會加工出一個圓心在（2,0）,半徑等于 2 的一個半圓。 如果需要了解其他控制器應用請聯系我17301218680李工電話微信同步，或者關注我的抖音dyztiv50eq8p觀看更多技術視頻
