大家在生活中經常用到控制器，還要與我們實際的器械相集合，有的時候還要外接開關和急停，那我們應該如何去接呢

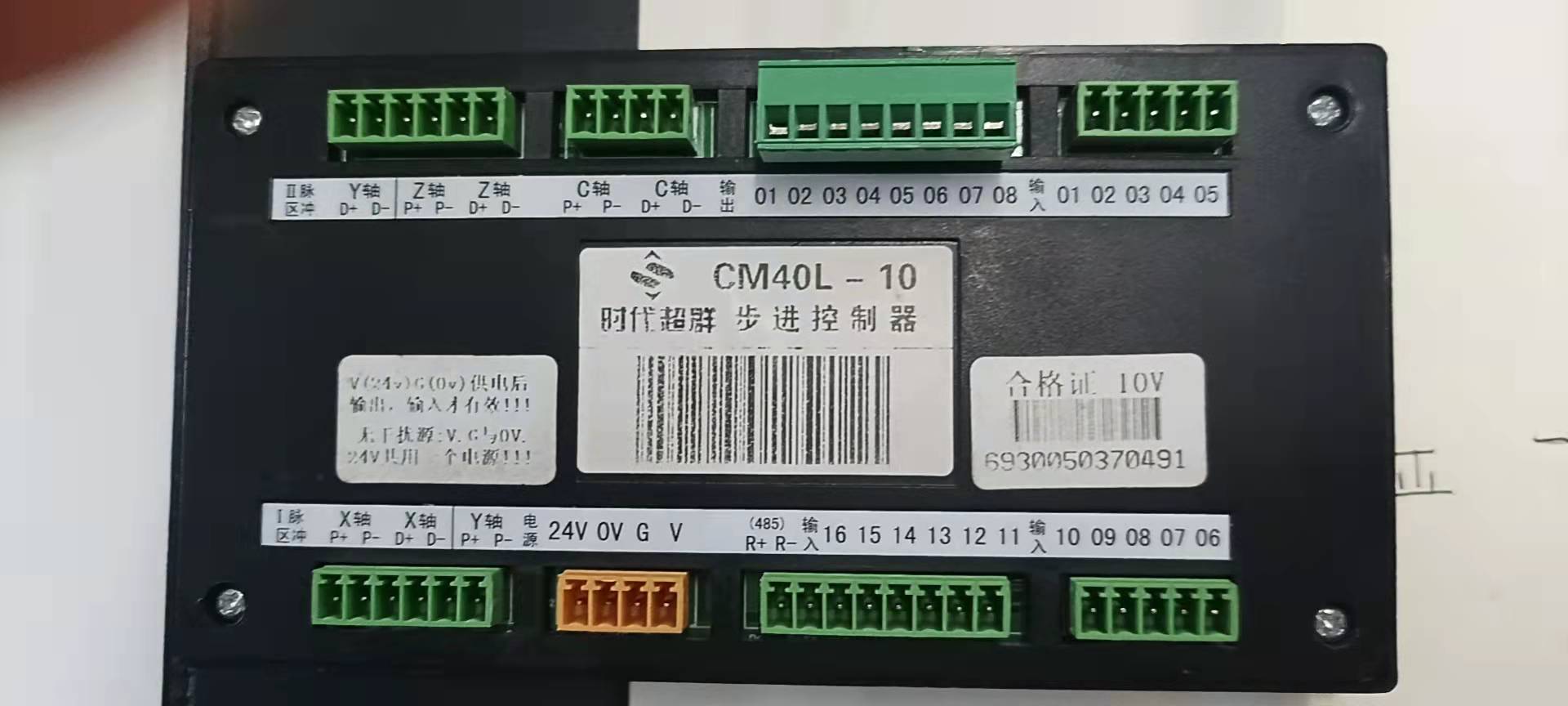

首先看看這個控制器的端口，分了X Y Z C四軸端口還有輸出和輸入端口，我們要確定一點的是咱們的外接開關和急停應該接的是什么端口 大家可以簡單分析一下，如果外接開關，開關控制的是什么呢？啟動控制的是控制器，停止也是控制的控制器，急停也是，所以這些都是外接給設備的一個輸入信號，所以我們都要接在輸入信號端口上
大家既然都知道接在輸入端口了，那開關怎么接呢，啟動和停止的線路要接在常開邊，急停接在常閉（接常開的話會直接就急停了）所以大家要注意這點，還有呢，如果大家不知道怎么區分常開和常閉的話，教大家一個簡單的方法，那就是這些外接按鈕一般正常情況下就是綠色邊為常開 紅色邊為常閉
接線問題，就是開關的正極都接在輸入口 1 2 3上 負極端接在供電端口G上 注意：供電端口G V 都要通電 G是負極 V是正極，給輸入口供電的
當所有電源接完以后呢，還要去更改控制器的io設置，把自己接的口信號端改出來

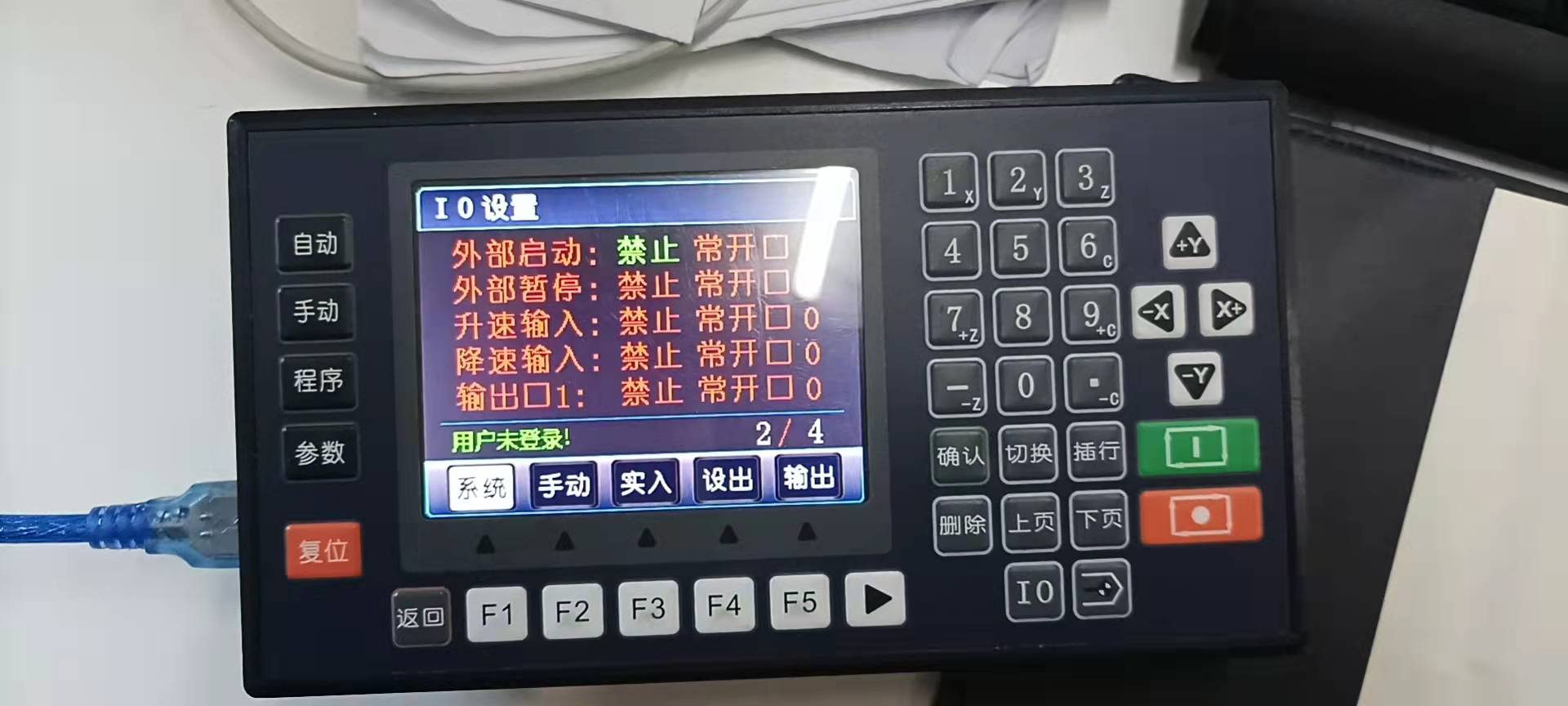

如圖所示，登錄用戶以后更改io，列如外部啟動接的端口1 這個時候把禁止改成允許，常開口改成1即可 外部暫停也改成允許 常開口接的幾號端口就改幾號端口 急停也是如此改完保存退出即可使用
