供電路和控制路可以不共地嗎？ 不用供地，控制接口是光電開關隔離的，一般不推薦供地，不供地的話抗干擾效果更好

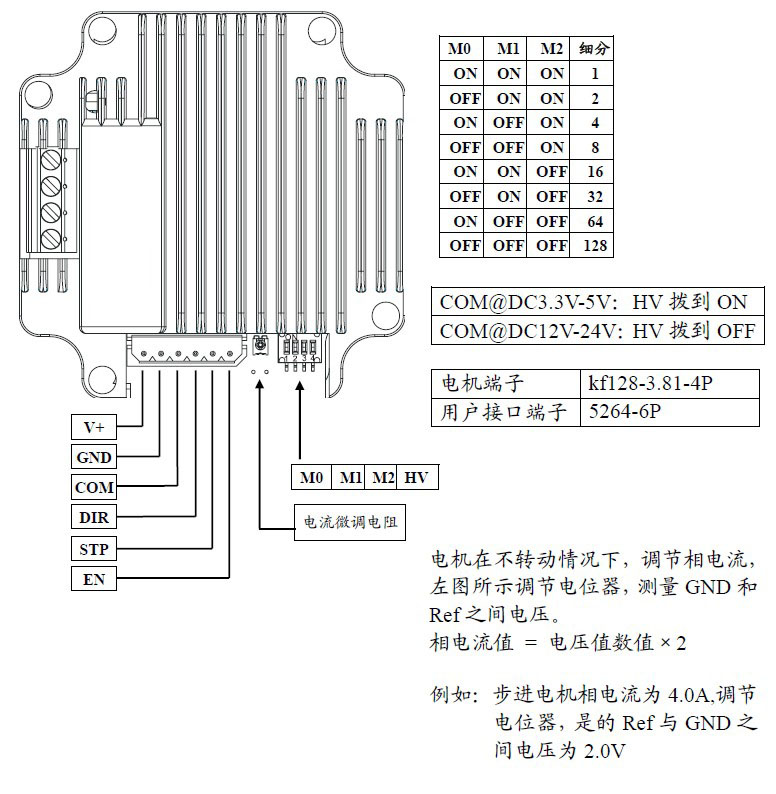

產品特點 ☆ 微型設計，安裝便利，可與 57 步進電機一體化 ☆ 散熱鑄鋁封閉型外殼 ☆ 停止運行時自動半流,無鎖相噪聲 ☆ 并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平 ☆ 電流 2-4.5A 連續可調 ☆ 1/2/4/8/16/32/64/128 細分可選 電氣接口
兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。 注意：用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口） 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF

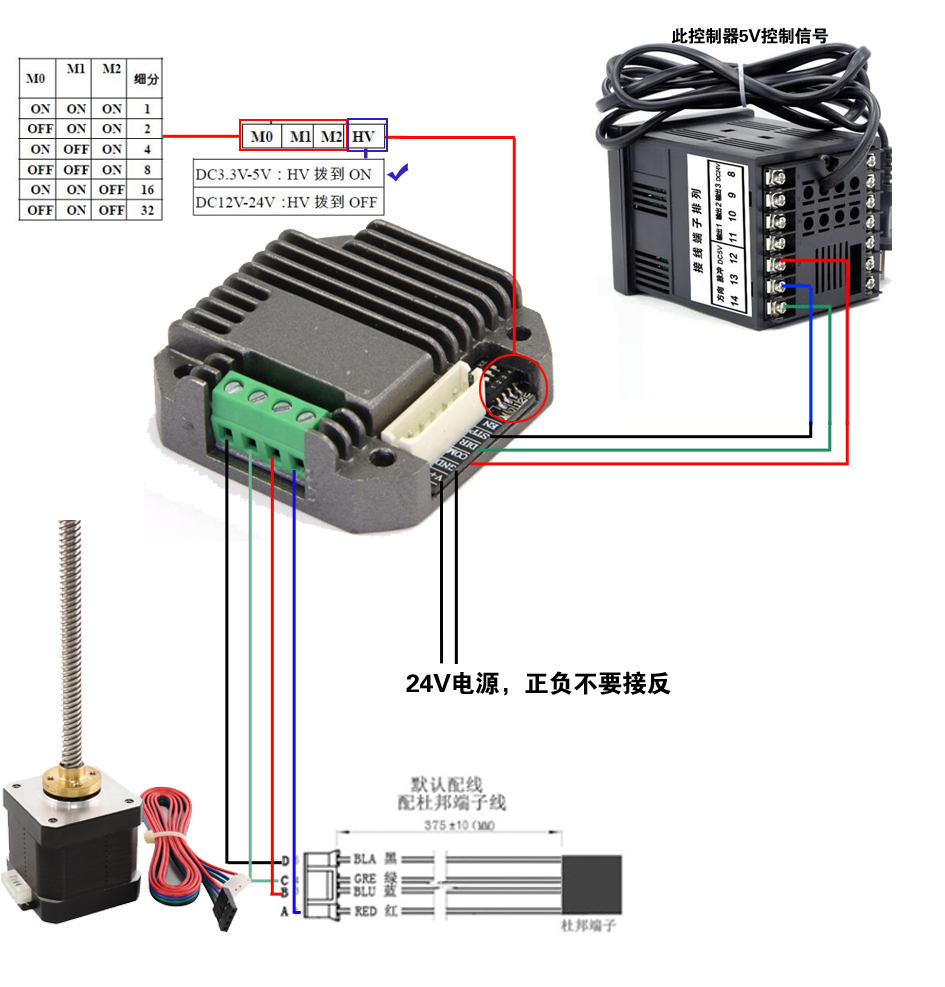

上圖為客戶常見的一款直線電機控制系統，采用的是42直線步進電機，配的可以安裝在電機背后的驅動器ZD-M42P,搭配的事5V輸出信號控制器DY-IS，可以角度控制也可以定長，定速控制，可編程，操作方便。
|
