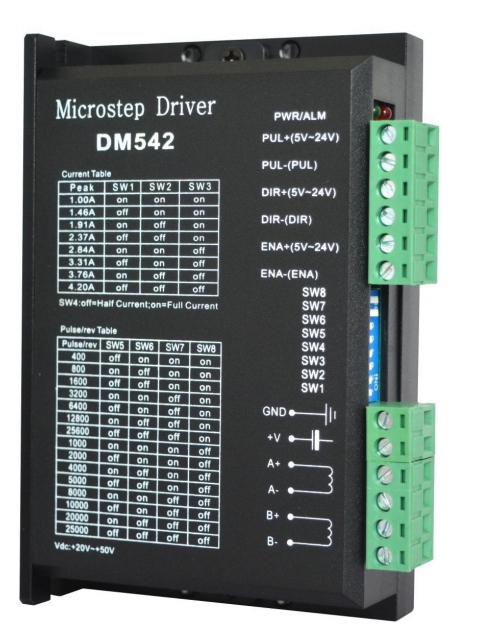

DM452驅動器

DM542驅動器是給42/57系列步進電機匹配的驅動器，在驅動器正面的面板上有寫著電流設定和細分設定，可以根據電機的供電電流和您要求的細分設定來進行設置，具體設置是在驅動器旁邊的藍色撥碼器進行波動調試。光隔離差分信號輸入，脈沖響應頻率可達200KHZ。而且具有鋁合金底座外形美觀，性能穩定，散熱性非常好。

DM542驅動器應用領域適合各種運動控制領域自動化設備和儀器，例如：3D 打印機、激光加工設備、 雕刻設備、醫療設備、測量設備、電子加工設備、紡織服裝設備等。在用戶期望 低振動、低噪聲的設備中應用，性價比競爭較強領域的。

主要特點：

1.平均電流控制，兩相正弦電流驅動輸出

2.直流18-50V供電

3.光電隔離信號輸入\輸出

4.有過壓 欠壓 過流 相間短路保護功能

5.十五檔細分和自動半流功能

6.八檔輸出相電流設置

7.具有脫機命令輸入端子

8.電機的扭矩與它的轉速有關，而與電機每轉的步數無關

9.高啟動轉速

10.高速力矩大

控制信號定義如下：

PLS/CW+:步進脈沖信號輸入正端或正向步進脈沖信號輸入正端

PLS/CW-:步進脈沖信號輸入負端或正向步進脈沖信號輸入負端

DIR/CCW+:步進方向信號輸入正端或反向步進脈沖信號輸入正端

DIR/CCW-:步進方向信號輸入負端或反向步進脈沖信號輸入負端

ENA+:脫機使能復位信號輸入正端

ENA-:脫機使能復位信號輸入負端

脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩

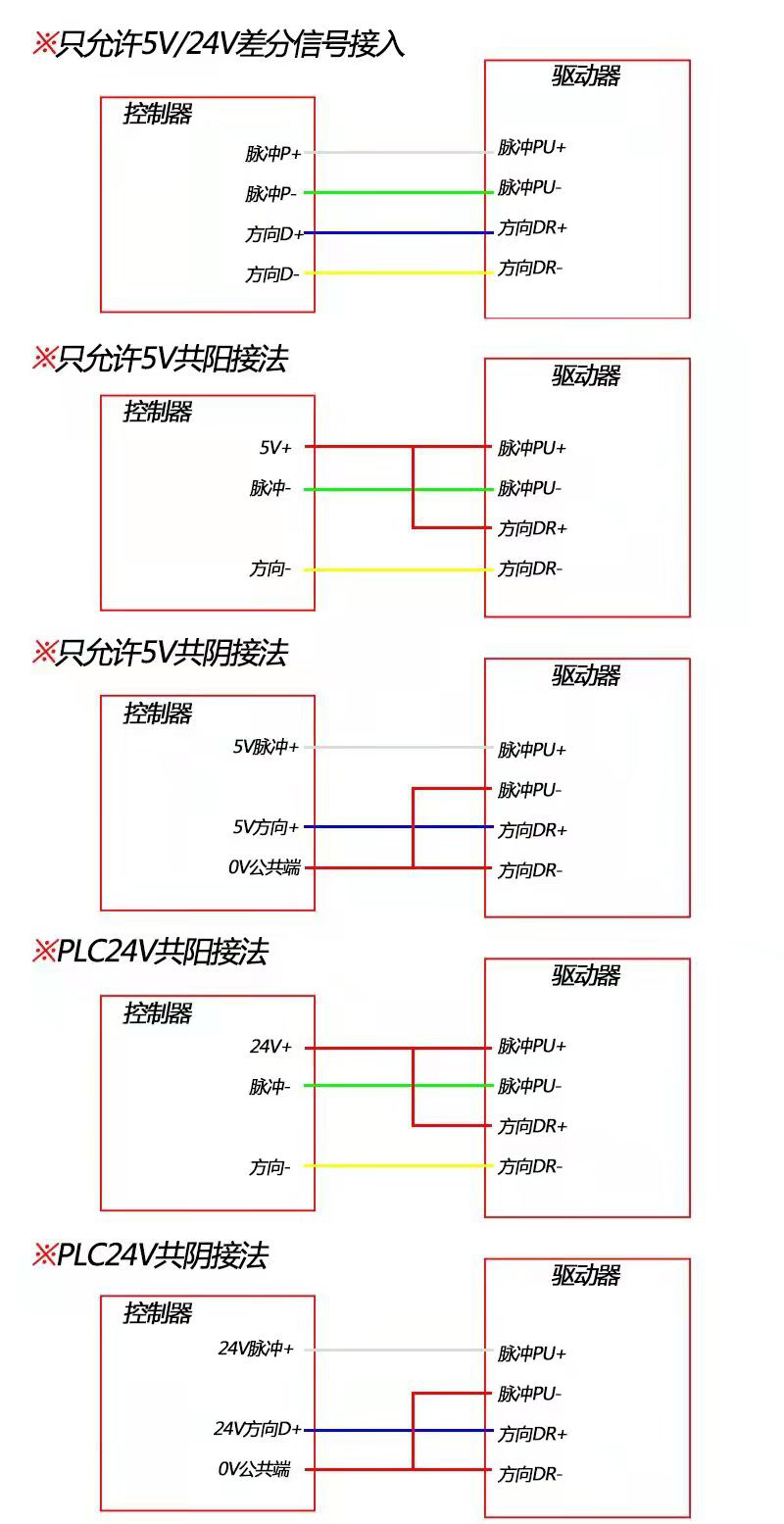

控制信號連接如圖下：

上位機的控制信號可以高電平有效，也可以低電平有效。當高有效時，把所有控制信號的負端連在一起為信號地，地有效時，把所有控制信號的正端連在一起作為信號公共端。

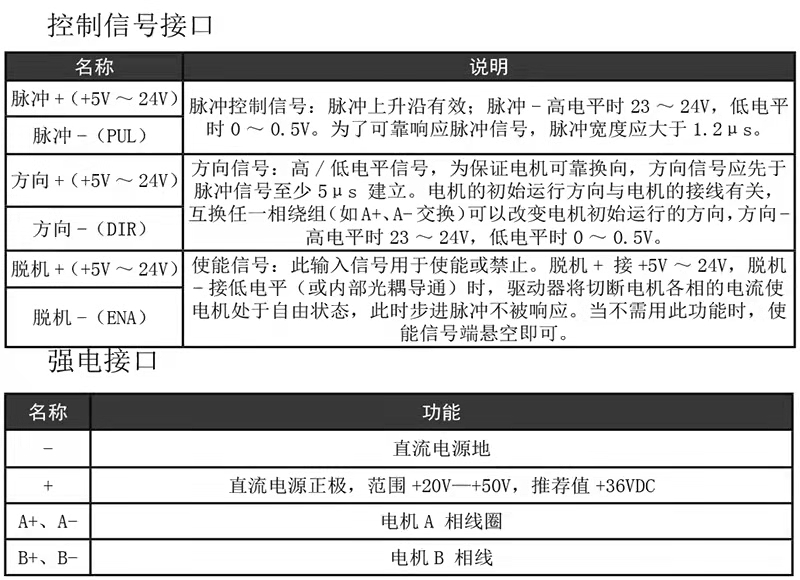

接口如下圖：

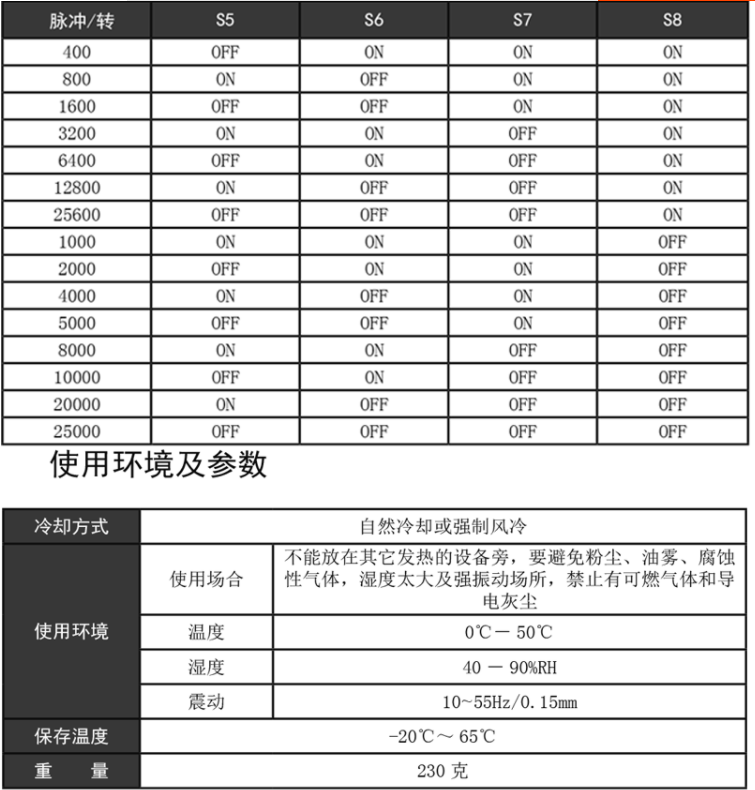

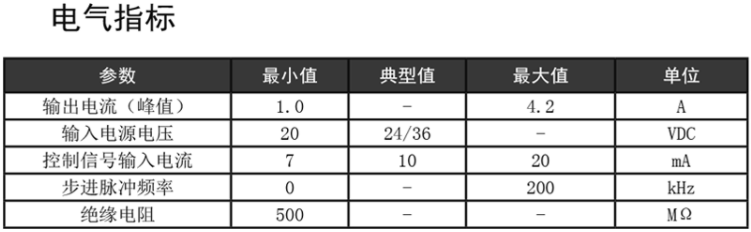

驅動器細分設定、環境及參數、電氣指示如下圖：

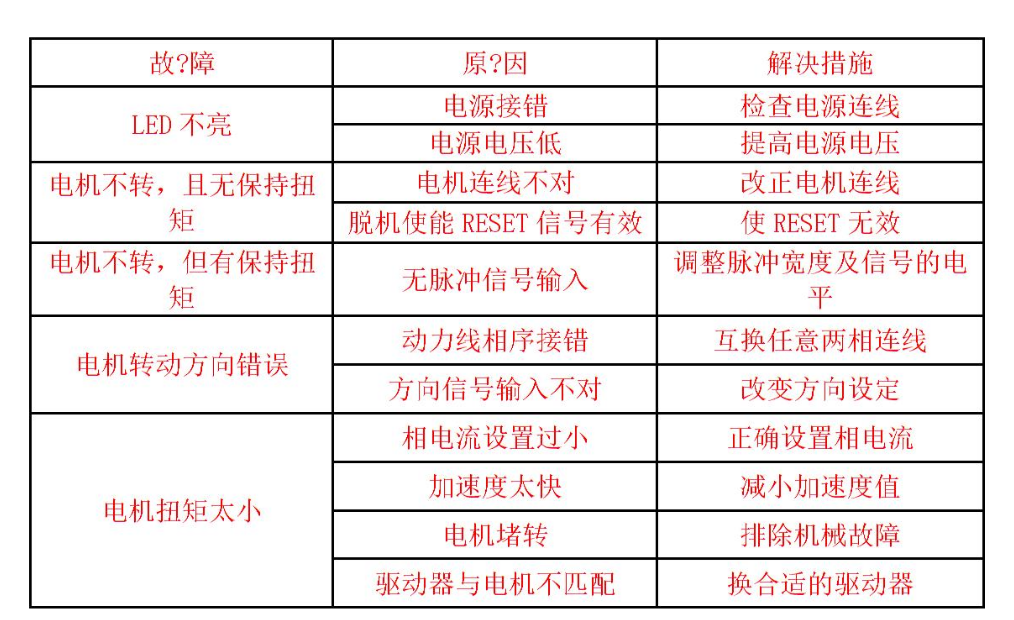

故障診斷如下：

1，狀態燈指示

RUN:綠燈，正常工作時亮

ERR:紅燈，故障時亮，電機相間短路，過壓保護和欠壓保護。

2.

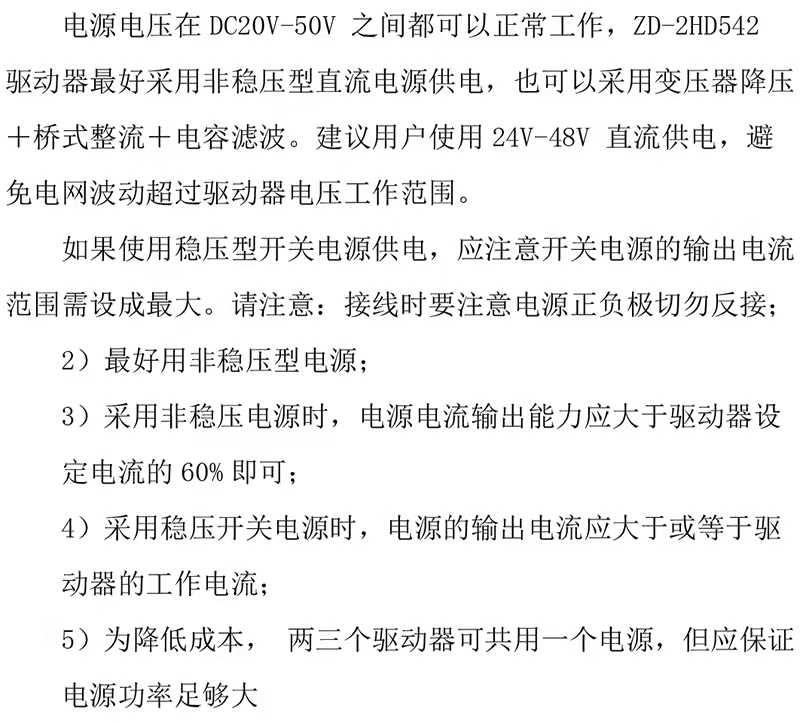

供電電源選擇如下:
