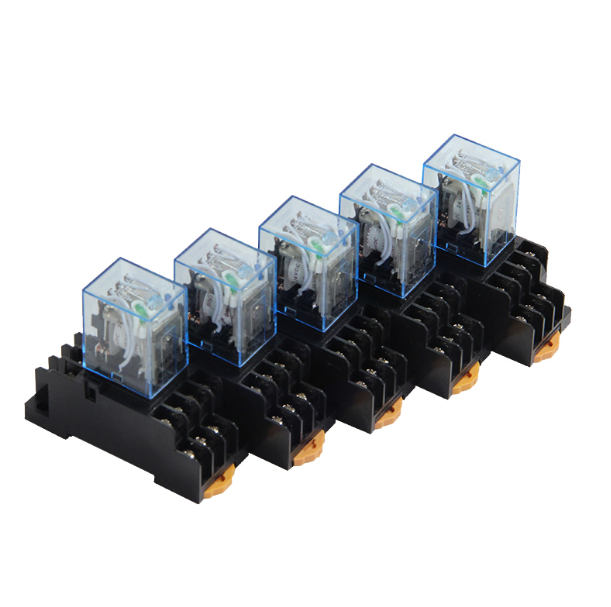

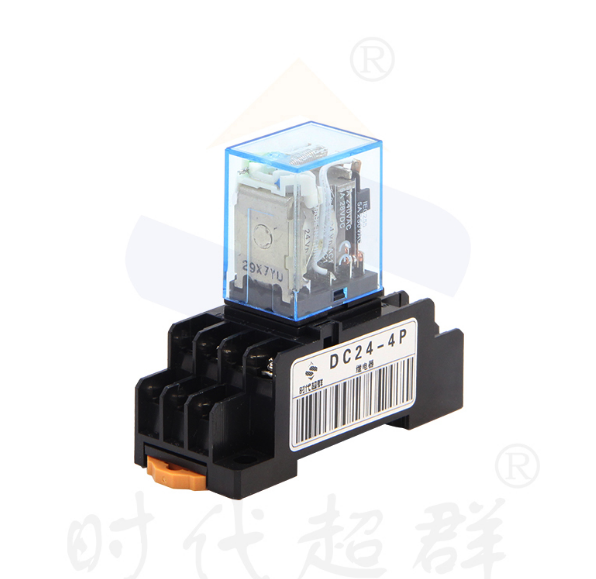

繼電器，開關電器的一種，在控制電路中用的非常多。 繼電器由四部分構成，分別是線圈、磁路、反力彈簧和觸點。 線圈的用途是通電后，它能產生電磁吸力，帶動磁路的銜鐵吸合，并使得觸點產生變位動作。 磁路由鐵芯、鐵扼和銜鐵構成，它的任務是為線圈產生的磁通建立磁路通道。 在磁路中，最重要的就是磁路氣隙，它是銜鐵和鐵芯之間的一段空隙。線圈未通電時氣隙為****值，觸點為初始態；線圈通電后，氣隙為零，觸點變位為動作態。
反力彈簧的作用就是為銜鐵提供與動作方向相反的斥力，當線圈斷電后它能幫助銜鐵和觸點復位。 觸點用于對外執行控制輸出，它由常閉觸點和常開觸點構成。線圈得電繼電器吸合后，常閉觸點打開而常開觸點閉合，線圈斷電釋放后，常閉觸點和常開觸點均復位為初始狀態。
繼電器有3個品種，分別是電壓繼電器、電流繼電器和中間繼電器。 電壓繼電器，它的線圈圈數多線徑細，線圈與負載并聯。電壓繼電器是我們常見的繼電器主要類型。 電流繼電器，它的圈數少線徑粗，線圈與負載串聯，所以它的工作電流就是負載電流。
