2254三相混合式步進電機驅動器注意事項
首先1、 開箱檢查 開箱后請按裝箱單核對，如發(fā)現與裝箱單不符請及時和我公司聯系。檢查驅動器有無機箱變形，部件破損等異常情況，如有異常，請確認不影響使用后再安裝，或與我公司聯系。 2、 安裝 本驅動器應安裝在通風良好，防護妥善的電柜內，為保證驅動器散熱條件，請按20mm空間間距安裝。安裝時要避免粉塵和雜物落入驅動器內部。 3、 連接 信號線和電機動力線需采用屏蔽電纜，分別布線，距離越遠越好（30cm或更遠）。電機動力線和電源線通過電流較大，接線時一定要接牢。 4、 上電前的設置和檢查 （1） 必須保證實際工作中的電機相電流等于或小于電機銘牌上的額定相電流值； （2） 信號線、電機動力線、電源線應正確連接，且連接緊固； （3） 電源電壓需在220VAC -40%～+10%

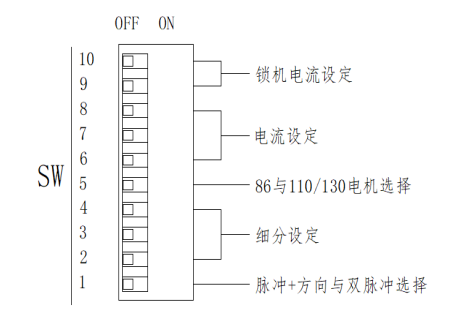

撥碼開關設置
驅動器有二個撥碼開關，SW1（1-8位撥碼）8位是功能和電流設置開關，SW1（9-10位撥碼）用于設置驅動器鎖機電流。
鎖機電流設置
SW1脈沖方式設置SW1設為OFF，為脈沖+方向脈沖方式；SW1設為ON，為雙脈沖脈沖方式； SW5電機參數設置SW5設為OFF，為110/130電機；SW5設為ON，為86電機
|
