CM40外接啟動按鈕

CM40系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。

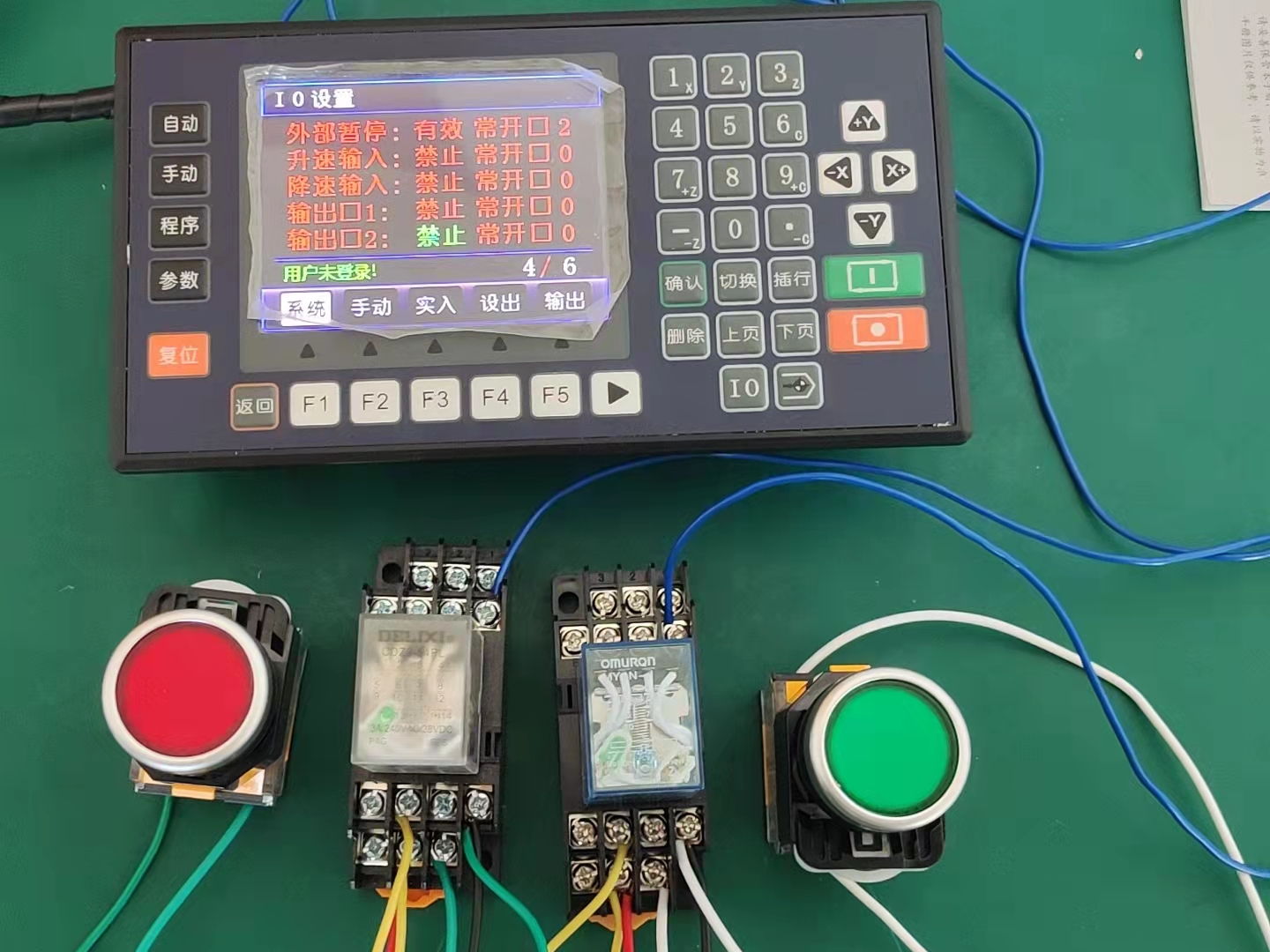

外接啟動按鈕如下圖：

繼電器接線如下：

11號腳位串聯14號腳位正極、9號腳位連接開關和繼電器負極、13號腳位連接開關、5號腳位連接CM40控制器輸入口。CM40控制器常開 繼電器開關就接數****的腳位。

CM40控制器參數設置如下：

點參數、點IO設置、選到第三頁外部啟動：選有效、選常開、口選1.

再選第四頁外部暫定:選有效、選常開、口選2.
