首先要知道：滾珠絲杠是將回轉運動轉化為直線運動，或?qū)⒅本�運動轉化為回轉運動的理想的產品。滾珠絲杠直線速度單位是mm/s（毫米/每毫秒）或者m/min（米/每分鐘）.轉速單位是r/min（轉/每分鐘）。導程單位是mm（毫米）,一個導程就是絲杠旋轉一圈所走的距離,即mm/r（毫米/每轉）。
綜上可可以得出轉速×導程＝（r/min）×（mm/r）＝mm/min（毫米/每分鐘）,可以換算為mm/s（毫米/每秒）或者m/min（多少米/每分鐘）.
滾珠絲杠運動原理：
1、按照國標GB/T17587.3-1998及應用實例，滾珠絲杠（已基本取代梯形絲桿，俗稱絲桿）是用來將旋轉運動轉化為直線運動；或?qū)⒅本�運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等。

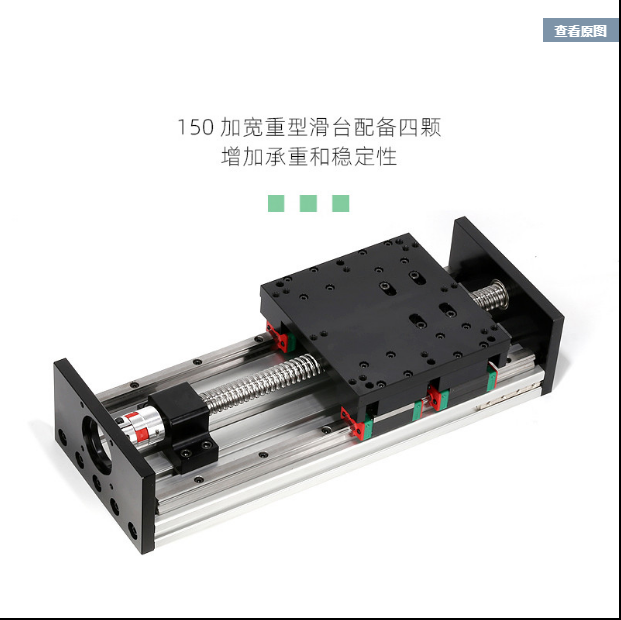

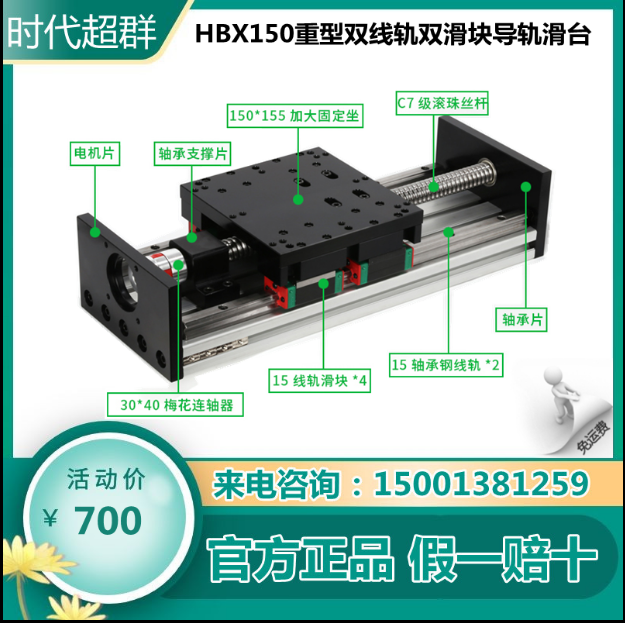

2、當滾珠絲杠作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。
工作時，螺母4與需作直線往復運動的零部件相連，絲杠1旋轉帶動螺母4作直線往復運動，從而帶動零部件作直線往復運動。在絲杠1、螺母4和端蓋2(滾珠循環裝置)上都制有螺旋槽，由這些槽對合起來形成滾珠循環通道，滾珠3在此通道內循環滾動。
為了防止?jié)L珠3從螺母中掉出，螺母螺旋槽的兩端應封住。
|
