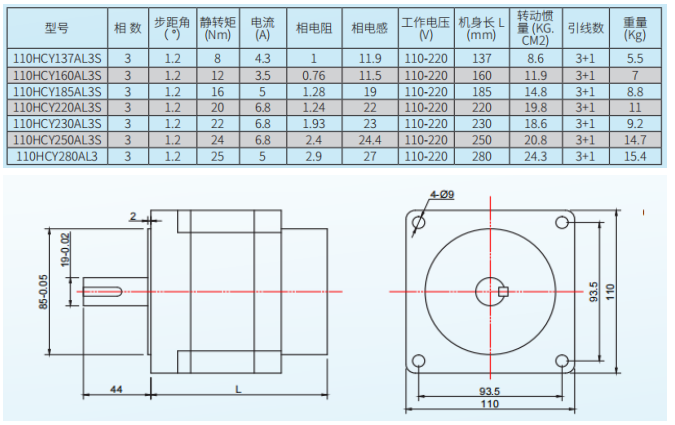

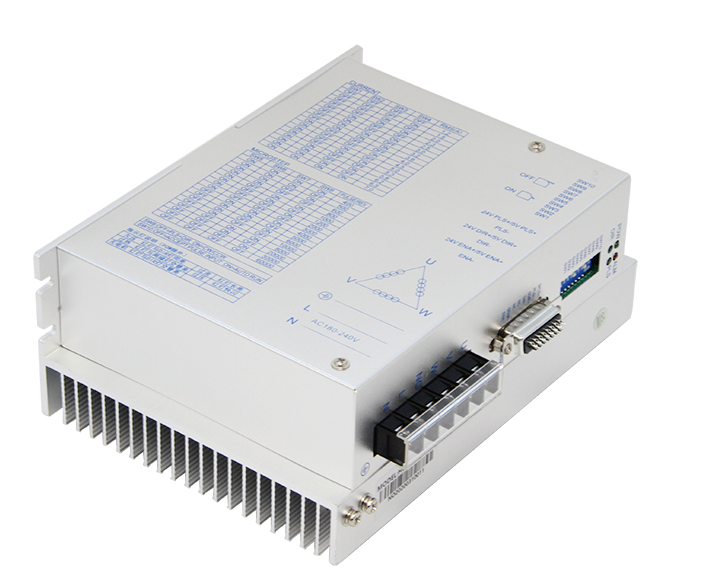

三相步進電機驅動器ZD-3HE2270A，單相電源輸入，電壓范圍：AC185V-300VC，適配電流在 7.0A 以下，定位精度****可達 60000 步/ 轉，****反應頻率可達 200KPPS，可設置脈沖控制方式，相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶當時電機相位，重新上電或WF 信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位），步進脈沖停止超過 1.5S 時，線圈電流自動減到設定電流的一半，即自動半流，該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的設備。適配電機如下： 110電機尺寸規格：

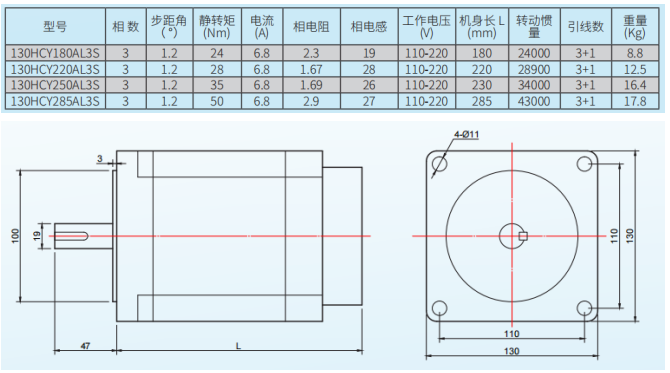

130電機尺寸規格：

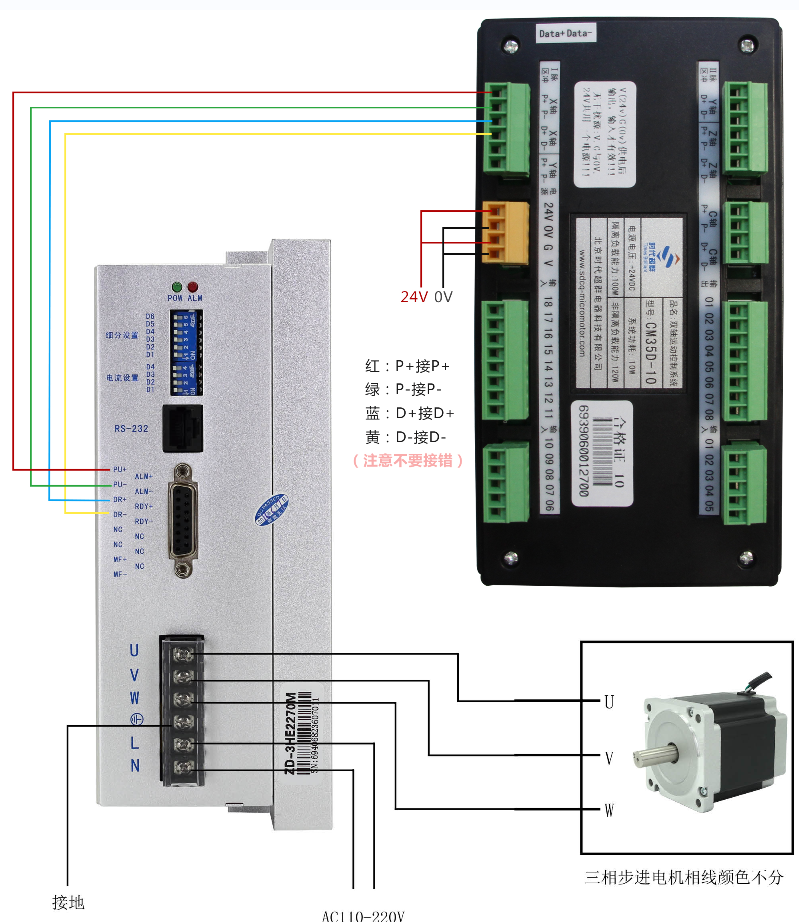

驅動器接線圖：

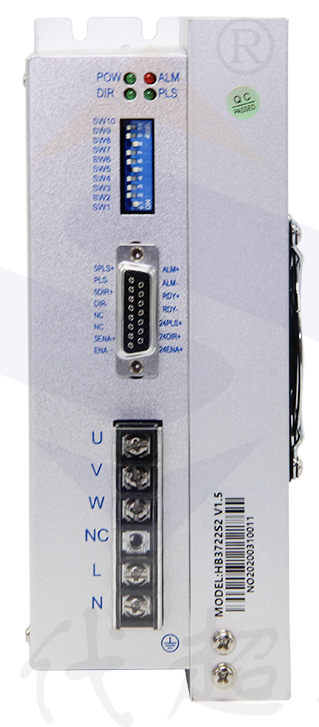

驅動器控制端子：

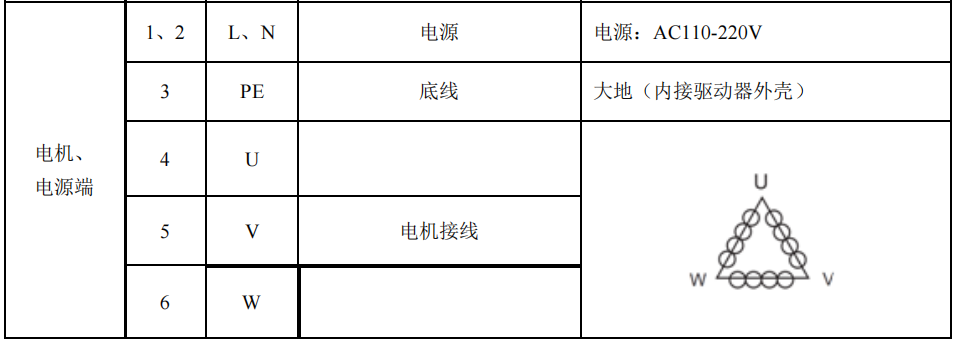

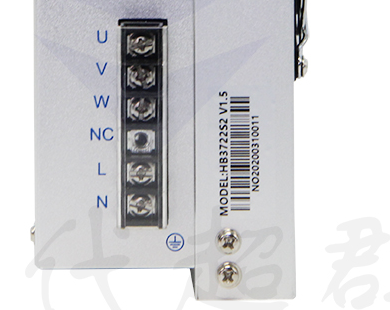

電機、電源端子
端子說明：

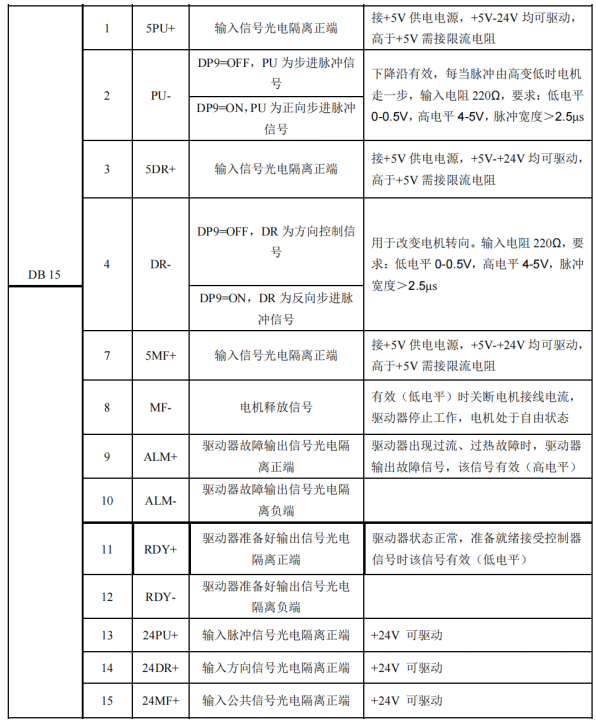

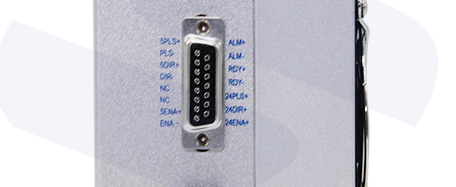

控制信號端子：
端子說明：

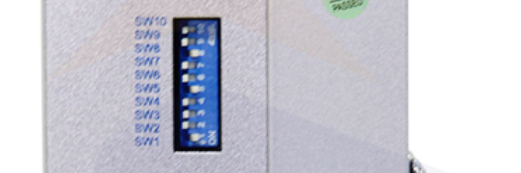

電流、細分端子：

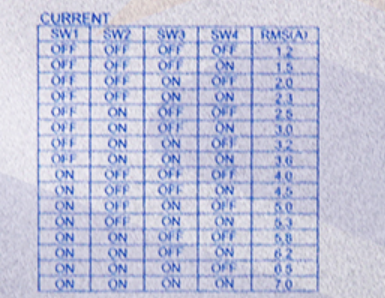

電流設定 驅動器電流由 SW1- SW4撥碼端子設定

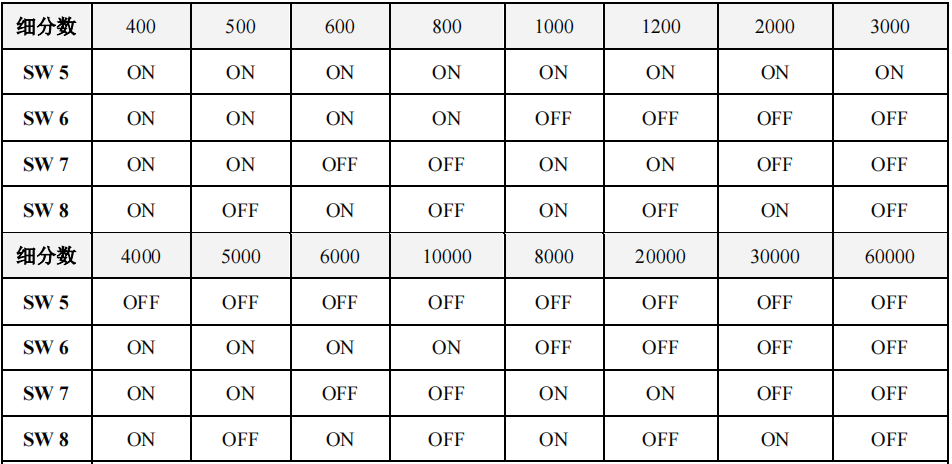

細分設定： 驅動器細分由 SW 5- SW 8 端子設定，共 16 檔，SW 9 和 SW 10 為功能設定.附表如:細分?jǐn)?shù)（脈沖/轉）

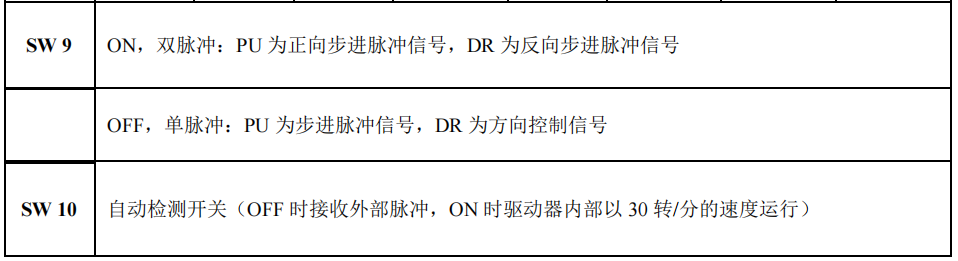

驅動器控制方式設定：

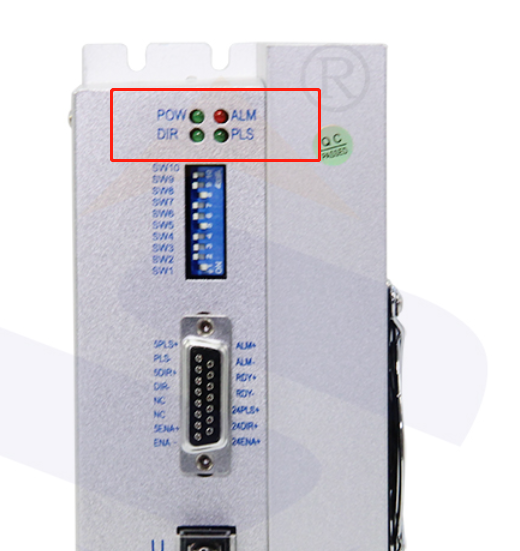

驅動器指示燈：
欠壓：紅燈與DIR燈同亮 過流：紅燈與兩綠燈交替亮 無電機：紅燈與DIR燈交替亮 過流：紅燈常亮 過壓：紅燈快閃
|
