SD300伺服電機驅動器位置模式的信號線接線介紹（LHC）

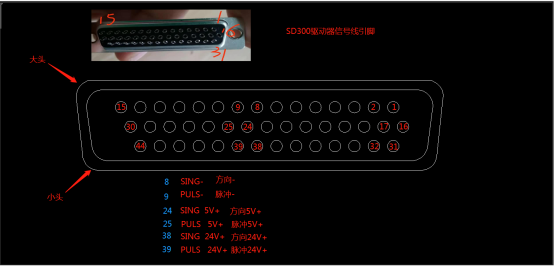

這款電機驅動器在位置模式下，信號線的接法有兩種，一種是5V一種是24V,這兩種信號的接線方法是不一樣的，驅動器的引腳也是不一樣的，如果您的控制器，PLC發出的信號是24伏的就要焊接24V的接收引腳，不然話驅動器引腳會燒掉影響使用。下圖是信號引腳示意圖:
根據上圖我們得知: 8腳是方向— 9腳是脈沖— 輸入信號是5V 的控制器就焊接8 腳9腳 24 腳 25腳四個角，如果控制器輸出信號電壓是24V的就是8 腳9腳 38腳 39腳四個角。 如果需要了解其他控制器應用請聯系我17301218680李工電話微信同步，或者關注我的抖音dyztiv50eq8p觀看更多技術視頻
