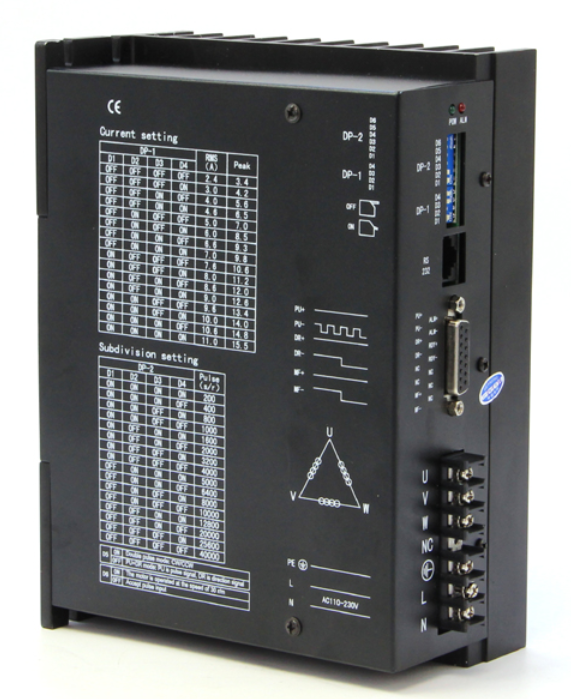

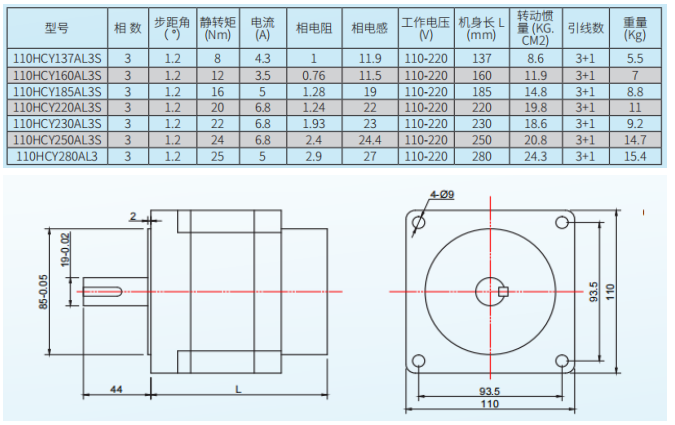

三相步進電機驅動器ZD-3HE22150,單電源輸入，電壓范圍：AC110V ～ 220V,峰值電流15.0A,****分辨率 60000步/轉,****反應頻率可達 200Kpps,控制信號5-24V兼容，步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半，即自動半流，可以有效降低電機發熱，相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶當時電機相位，重新上電或 MF 信號由低電平變?yōu)楦唠娖綍r，驅動器自動恢復電機相位）。適配電機如下： 110電機尺寸規格：

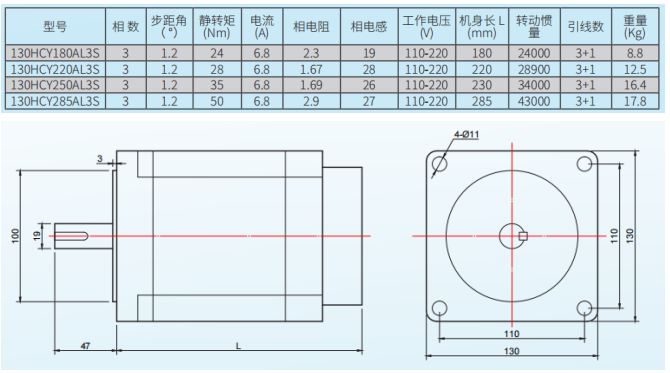

130電機尺寸規格：

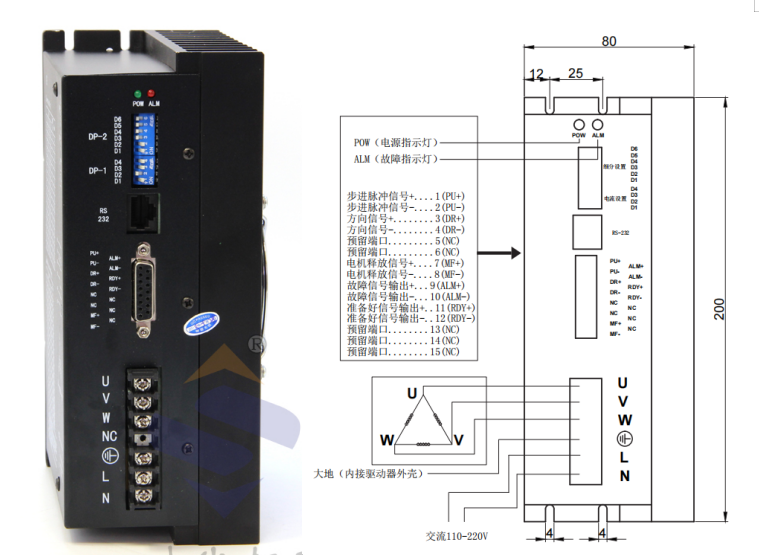

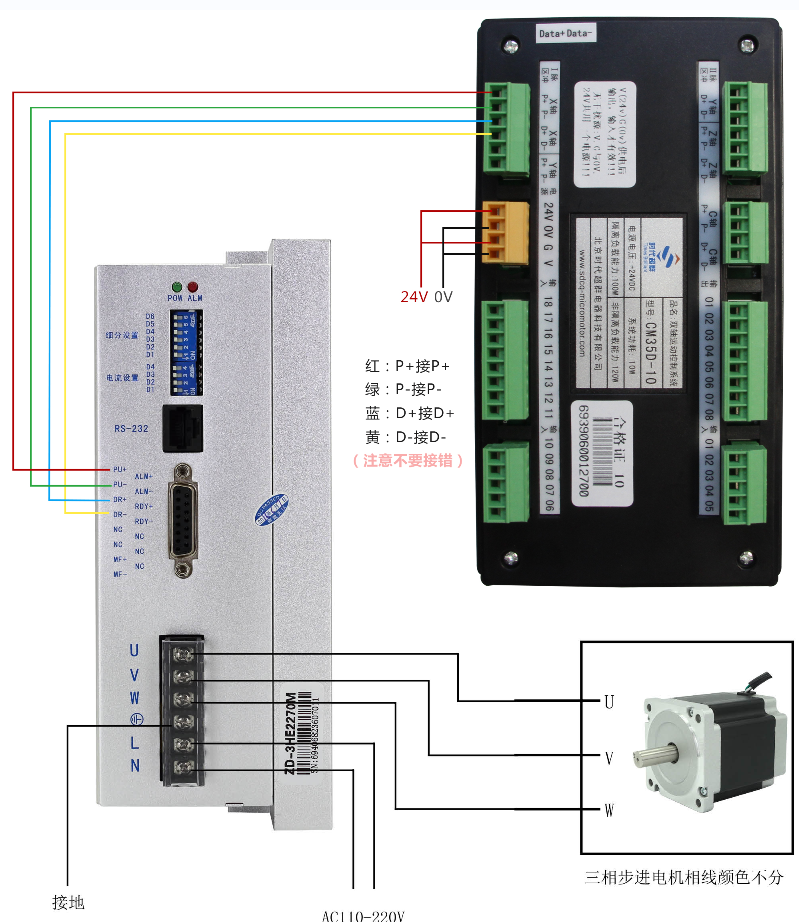

驅動器接線圖：
驅動器接口

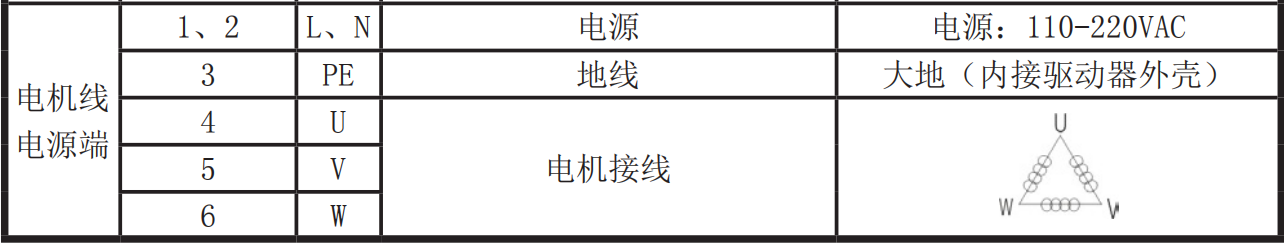

功率接口說明

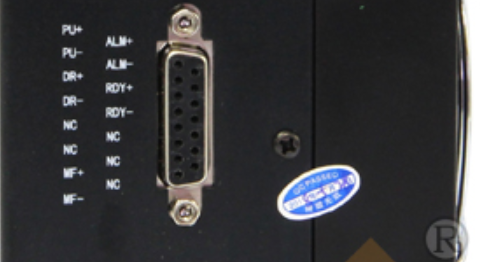

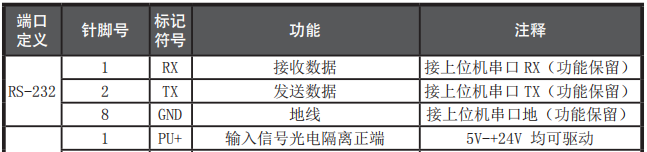

信號接口

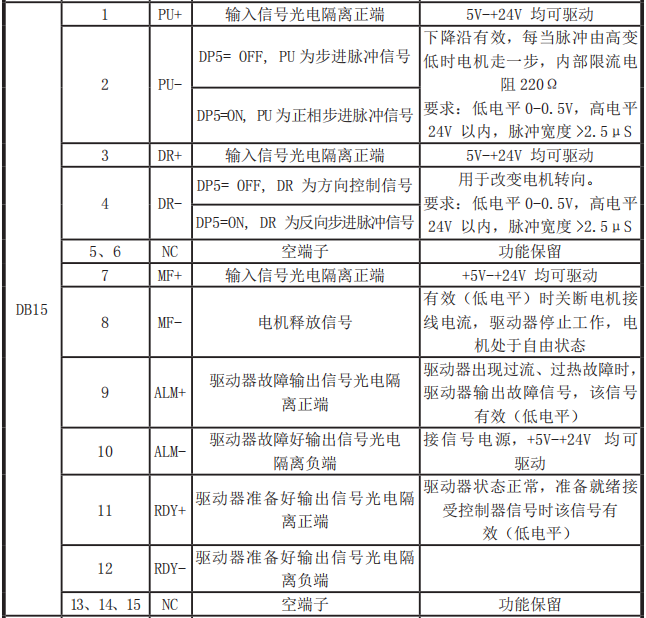

信號接口說明

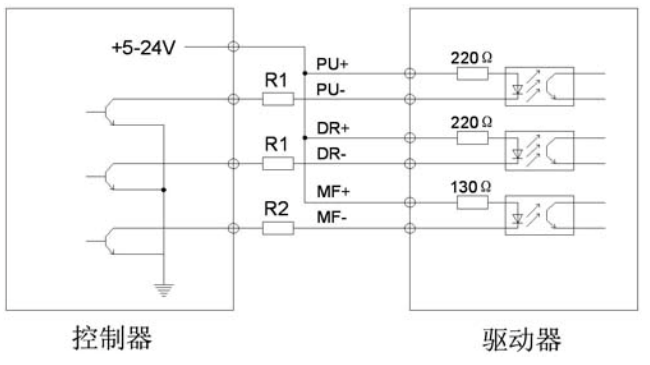

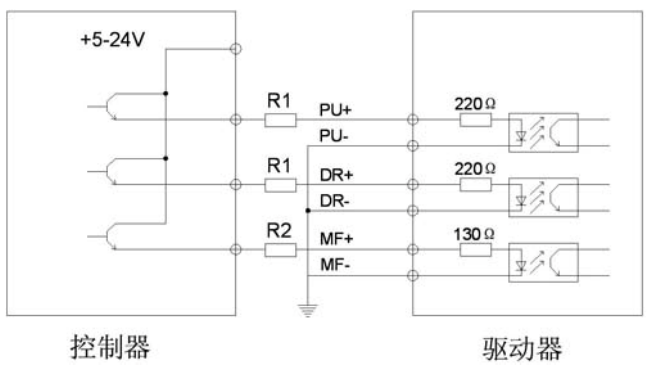

信號輸入接線方法 共陽接法
共陰接法

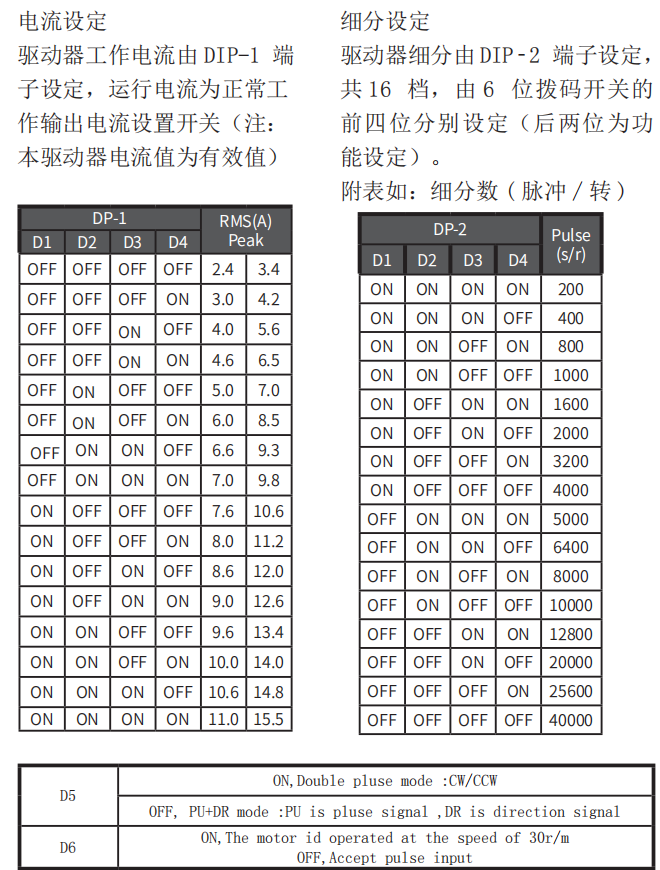

注：當信號電壓為 5V-24V 時：R1=0Ω， R2=0Ω 無需串電阻 電流、細分及脈沖控制方式設置
RS232通訊串口
RS232串口接上位機說明：
|
