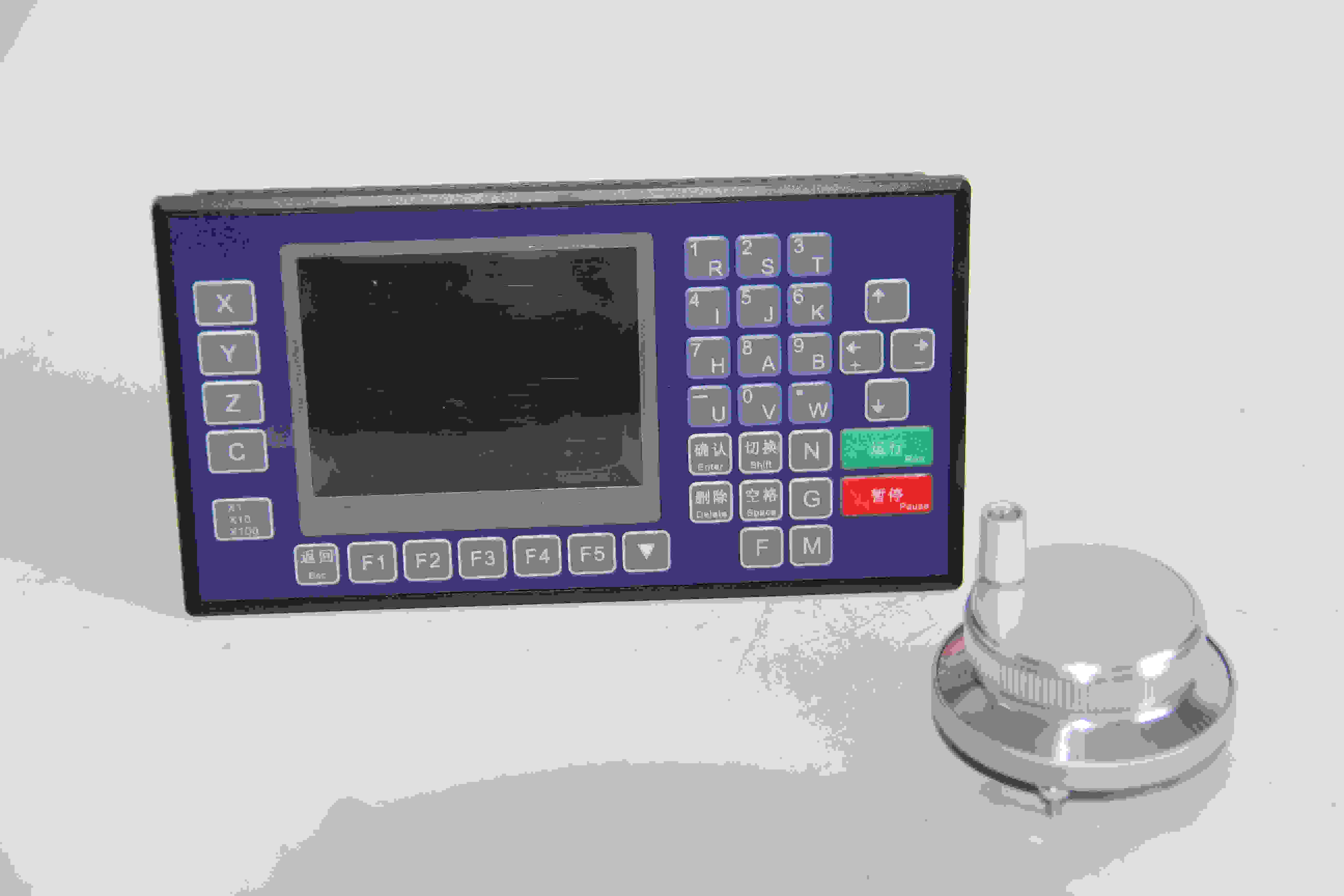

時代超群控制器45G控制器介紹和簡單編程

45G運動控制器，采用32位高性能CPU，配備彩色顯示屏，分辨率為320*240。系統穩定可靠，脈沖頻率****可達400K，4個進給軸，1個模擬主軸，2ms高速插補，極大的提高了零件的加工速度，精度和表面質量。采用G代碼編程方式（含有本公司自定義指令），USB接口，支持U盤導入開機圖片和程序。

■  X、Y、Z、C四軸控制

■  2ms插補周期

■  單軸直線插補輸出脈沖頻率：400K

■  圓弧插補輸出脈沖頻率：300K

■  四軸直線插補輸出脈沖頻率：350K

■  1路0V~10V模擬電壓輸出，支持主軸控制，可接變頻器或伺服

■  支持中文、英文顯示，由參數選擇

■  具備USB接口，支持U盤文件和圖片的導入

■  1路面板手輪，支持手動1μm 10μm 100μm進給

■  16點通用輸入/8點通用輸出

■  具有掉電記憶功能

■  專機接口，為客戶特殊功能提供定制服務

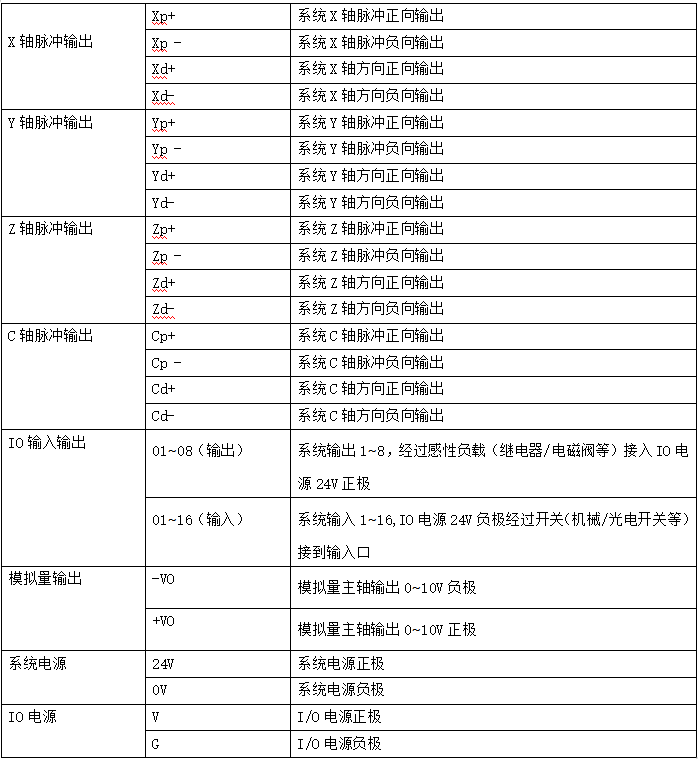

接線說明：

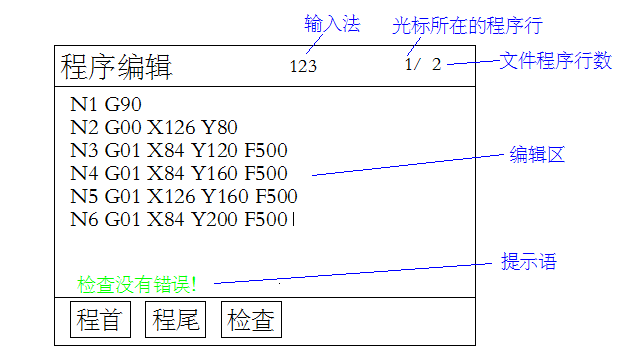

程序的功能

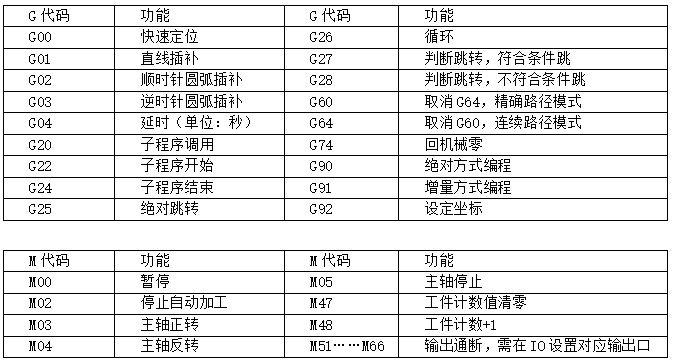

一些基本的G代碼還有代碼功能

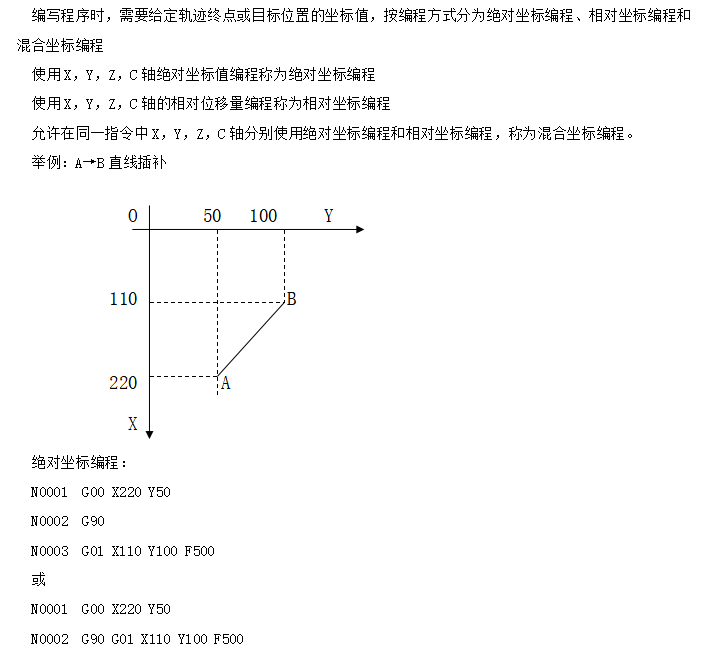

簡單的編程示例

前面的N0001、N0002是程序的排列順序，一定要寫上000，不要省略。

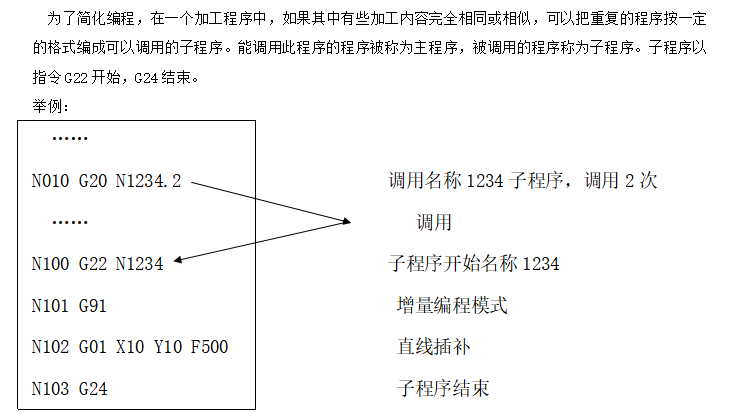

子程序代碼示例：

這是經常用的幾個基本代碼，還有接線方式，有需要的可以聯系下方微信或者手機號碼。
