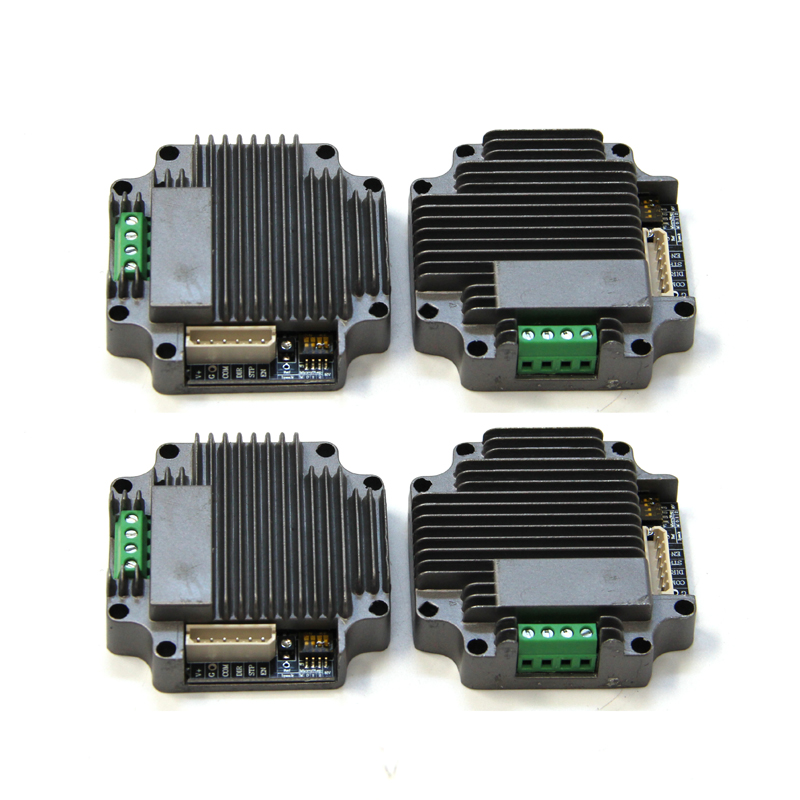

時代超群步進兩相驅動器57P介紹和接線

1.產品特點

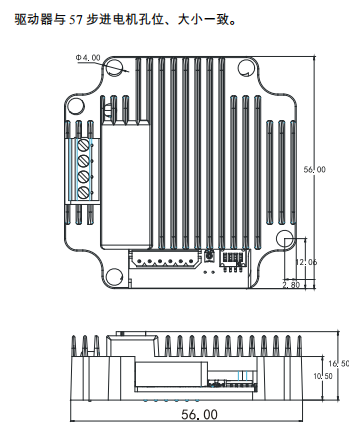

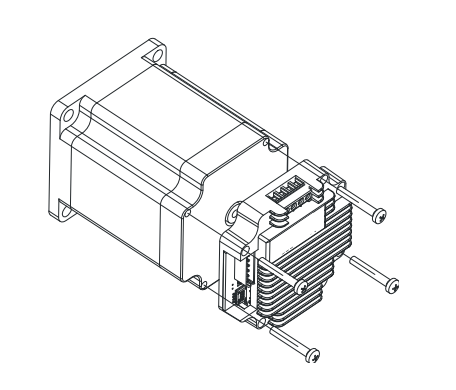

☆ 微型設計，安裝便利，可與 57 步進電機一體化

☆ 散熱鑄鋁封閉型外殼

☆ 停止運行時自動半流,無鎖相噪聲

☆ 并行接口高速光電隔離,兼容 3.3-5V 和 12-24V 邏輯電平

☆ 電流 2-4.5A 連續可調

☆ 1/2/4/8/16/32/64/128 細分可選

 驅動器電源接線推薦24V電源，COM端是共陰極，DIR接0V或者Vcom，STP接0V或者Vcom，EN接0V或者Vcom。

接線說明：

電機信號線連接CS10-3：白、黃、綠，白接共陽極+5V，黃接方向，綠接脈沖，剩下一根藍色的線，不用接。
