CM36L控制器指令詳解1 相對運動 （LHC）

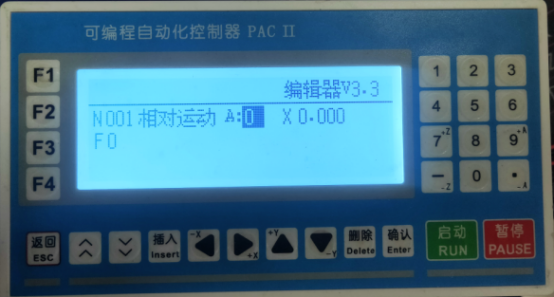

這款CM36L系列運動控制器的程序指令有20個其中一個很常用的指令:相對運動，見下圖
解釋一下面板上的數據顯示含義：N001 是程序行號，也就是第幾條指令， A: 0 A是標號， 0是數值，意思是這條指令作為一個記號，這個記號用數字表示。這個0可以寫任意一個數值。 X是坐標軸，多軸的控制器還有Y Z C只是用不同的字母代替1 2 3 4 而已。F是速度代表字母，后邊的數值越大，電機轉速越快，反之，數值越小。電機的速度越慢。 相對運動的運動特點是：以當前現在的位置為起點，為零點計算的運動指令，它試用于圖紙標注的下一個終點的基準是當前位置。 例如： 一臺鉆床鉆5個孔，每個孔的距離都是當前基準見下圖：
這個時候用相對運動這個指令就非常合適了，不用計算移動數值，直接輸入圖紙標注的尺寸就行了: 例如： 相對運動 A:0 X 20 F 500 (A-B) 相對運動 A:0 X 40 F 500 (B-C) 相對運動 A:0 X 20 F 500 (C-D) 相對運動 A:0 X 20 F 500 (D-E) 這樣就非常明確了相對運動的特點，是以當前位置開始計算的坐標運動。 如果需要了解其他控制器應用請聯系我17301218680李工電話微信同步，或者關注我的抖音dyztiv50eq8p觀看更多技術視頻
