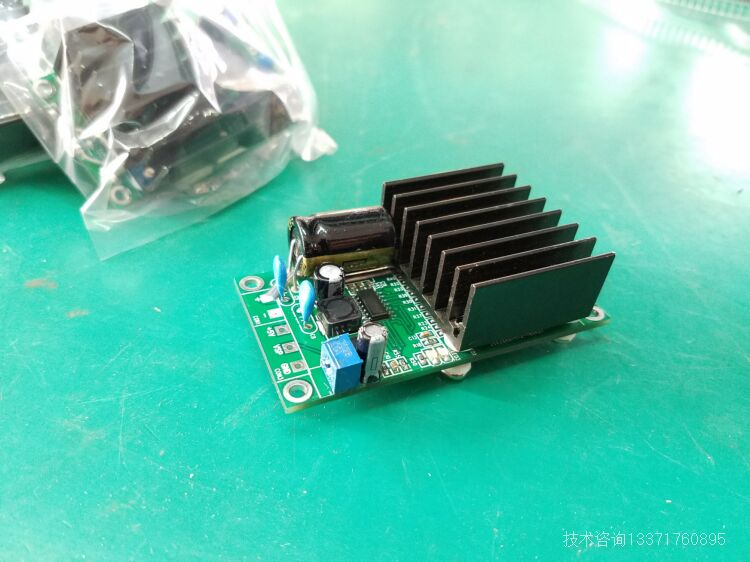

產品特點

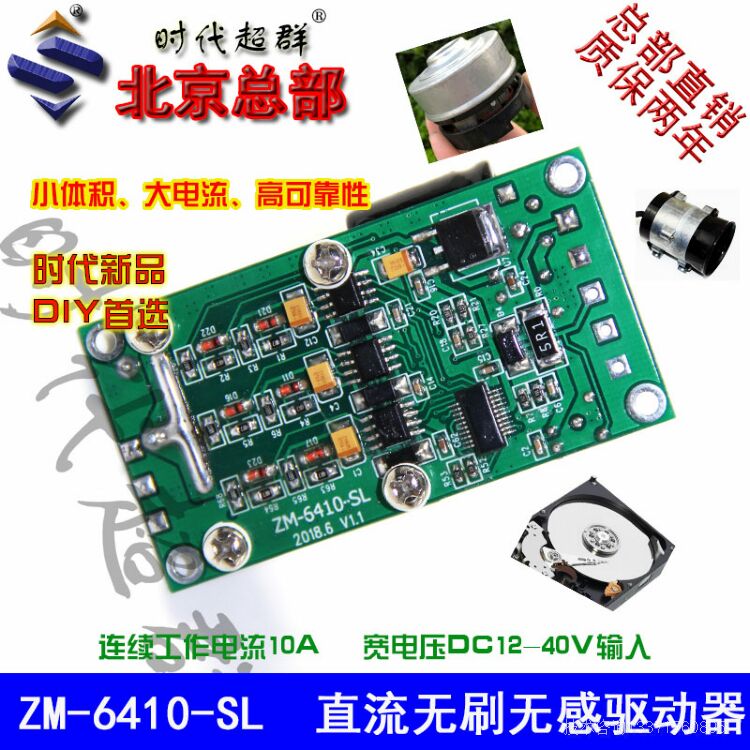

� 高集成度高可靠性無刷直流(BLDC)電機控制器
� 三相全橋，PWM 斬波方式
� 純硬件設計，高速度，高抗干擾能力
� 低發熱，大功率
主要功能
� 工作電壓 DC12-40V
� 堵轉 3s 自動保護
� 輸出限流 10A

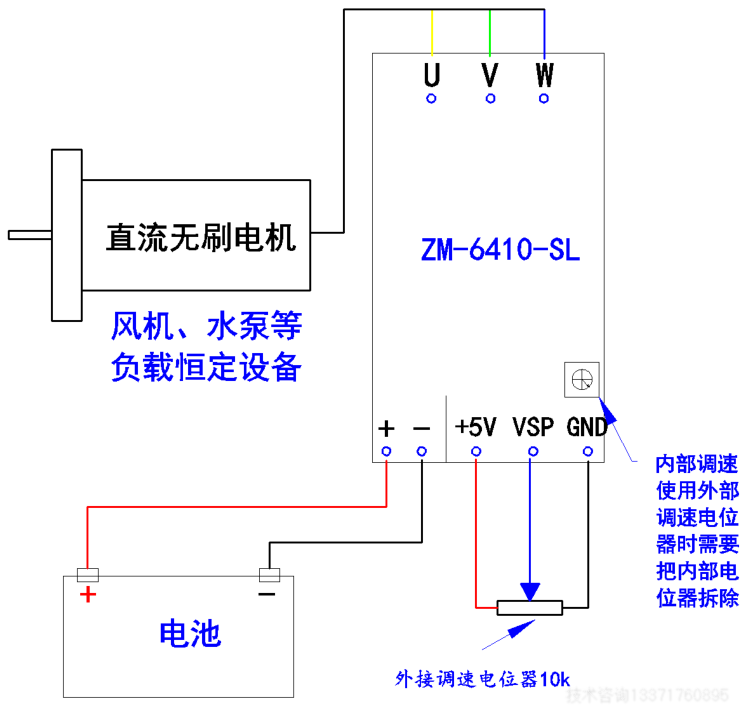

� 支持內置電位器、外接電位器、模擬電壓和 PWM 調速
� 帶有使能（EN）,方向（DR）功能
� 具有自定義緩啟動時間（0.2-30S 調節）功能，避免電流
過沖，有效保護電機
產品工作條件
項目 最小 額定 **** 單位
環境溫度 -30 60 ℃
輸入電壓 (DC) 12 40 V
輸出電流 0.5 5 A
適用電機轉速 0 30000 rpm
內部信號電源電壓 4.5 5 5.5 V
內部信號電源電流 450 500 550 mA
外接調速電位器 10K Ω
模擬調速電壓 (Ve) 0 5 V
PWM 調速信號電壓 4.5 5.5 V
PWM 調速信號占空比 0 100 %
控制接口電壓
H H H H 3 5 24 V
L L L L 0 0 0.5 V

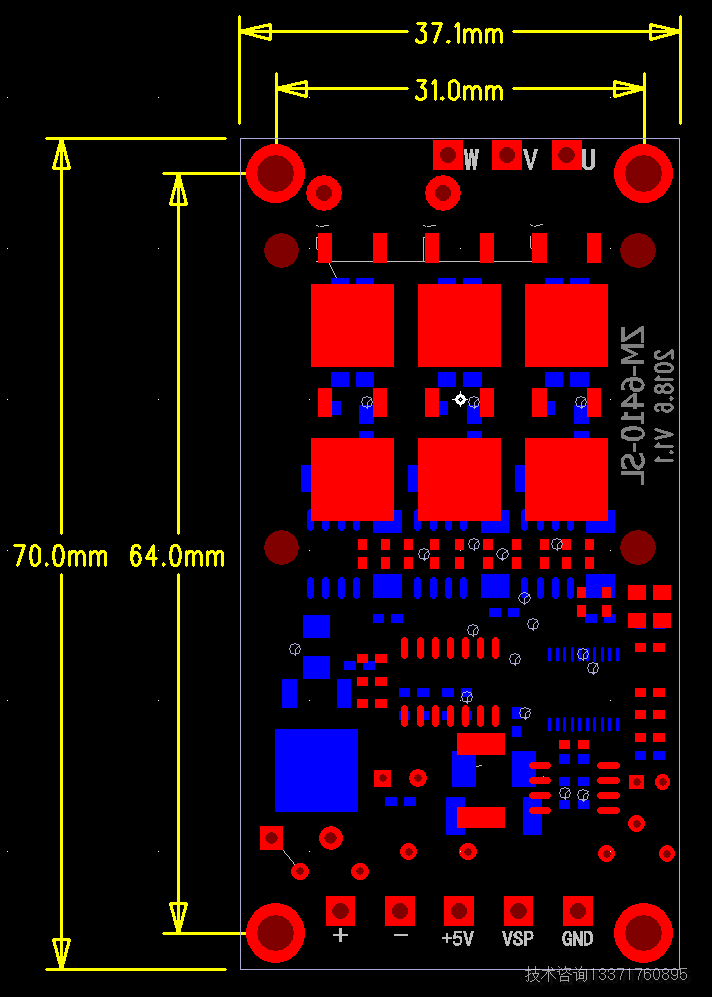

外形尺寸圖
內置驅動器設計可驅動大功率風機設備！

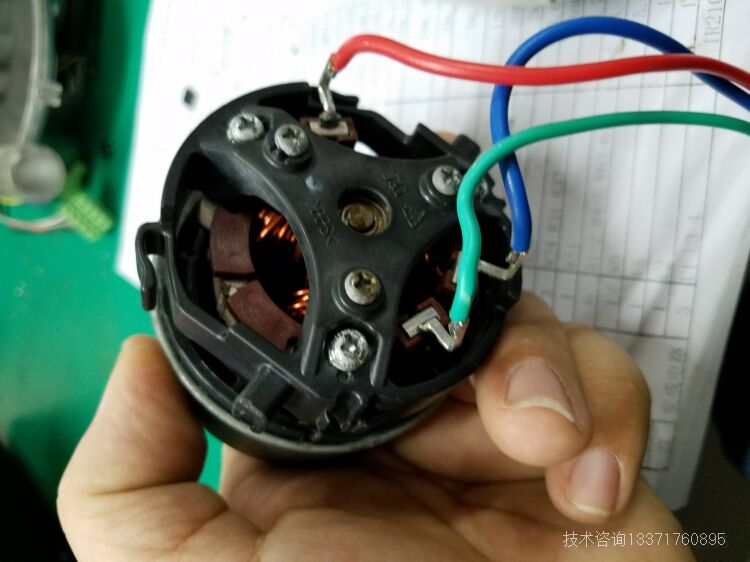

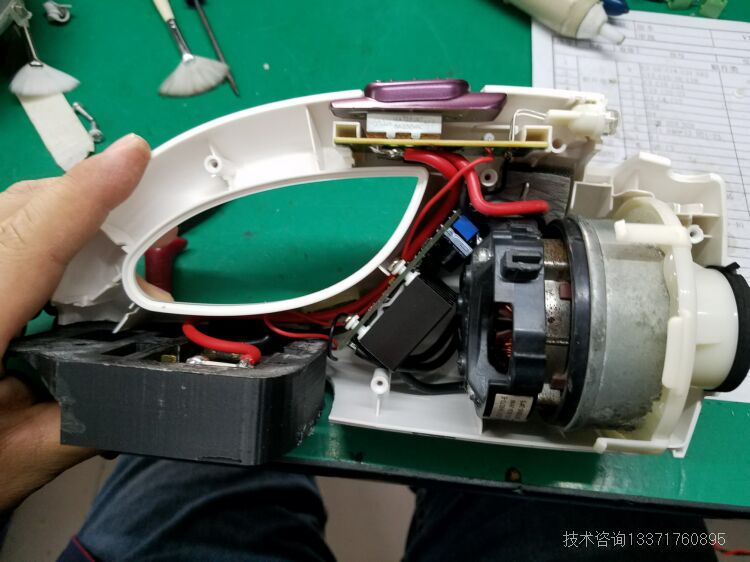

應用實例無刷吸塵器控制器
|
