DY-2S控制器介紹

DKC-Y110 是由我公司奕標科技自主開發的****一款中文可編程單軸控制器，采用進口 工業級高性能 CPU 芯片，使得控制器可靠性高，控制進度高，電機運行平穩，噪音小。該 控制器本著使用******明了的命令實現最實用的功能，可以實現各種復雜定位功能和非定 位功能。同時該控制器的界面為最終的用戶界面，簡潔，專業，操作方便等特點。

1 寬電壓輸入：DC6-32V

2 多重保護功能：有反接保護，過壓保護，過流保護

3 指令特點：****化的 10 條指令 （好記易學可實現各種復雜動作）

4 加減速：1-100 級加減速設置，使得電機啟動更加平穩快速，停止更加精準

5 輸出頻率： 1HZ-50000Hz 能適合各種對超低頻，高頻的應用場合

6 輸出：4 路輸出都具有 1A 的負載能力可以直接接繼電器等

7 輸入：4 路輸入都具有任意定義為啟動，停止，復位或者是任意的程序中斷入口

8 密碼保護：有密碼保護功能，（保護程序不會被隨意更改，和程序的知識產權）

9 其他：有單雙脈沖輸出，上電自動回零，上電自動運行等等。

10 單位：有毫米，圈，脈沖 三種單位模式可以選擇

11 外形尺寸：72*72*105MM 嵌入式安裝。安裝開孔要求 68*68MM

使用方法

（1）四個箭頭鍵，分別為上下左右選擇、 位移、加減 開關 功能鍵。

（2）“菜單”在任何時候按下該鍵可以直接進 入控制器的主菜單頁面，選擇進入相應的運行模式，

（3）“確定”該鍵顧名思義為選擇某個選項，修 改某個參數后確認鍵

（4）“復位”該鍵為復合鍵，在自動運行模式下  為程序復位的功能。在手動運行模式下為 機械復 圖 1：前面板圖 位的功能（即電機回到初始位置不需要限位開關）。在程序編輯模式，為刪除一行的功能

（5）“運行停止”該鍵也為復合鍵，在自動運行模式下為啟動和暫停功能， 在編程模式下為插入一行的功能

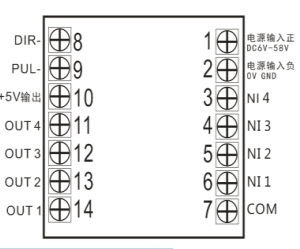

(1)接線樁子①②為電源輸入正負輸入端 輸入電壓為直流 6V 至 32V 之間都可以

(2)接線樁子③④⑤⑥為通用輸入端 NI1，NI2，NI3，NI4，能承受**** 24V 的電壓，特別注意是的在設置為 上電回原點時 NI1 固定為原點輸入位。

(3)接線樁子⑦為公共端 COM 與電源 負極連接。

(4)接線樁子⑧⑨⑩為與驅動器連接端子，⑨PUL-，⑧DIR- 與驅動的對應連接 ⑩(+5V 輸出)這與驅動器的 PUL+,DIR+連接。

(5)接線樁子⑪⑫⑬⑭為通用輸出端 OUT4，OUT3，OUT2，OUT1。這有**** 24V1A 的帶負載能力，可以直接連接 24V 繼電器，電磁閥
