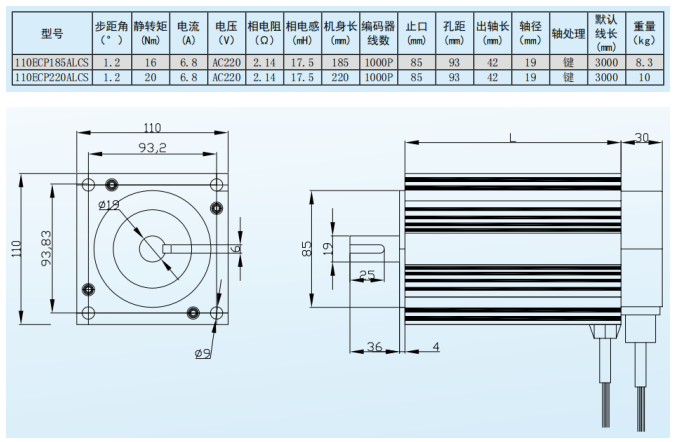

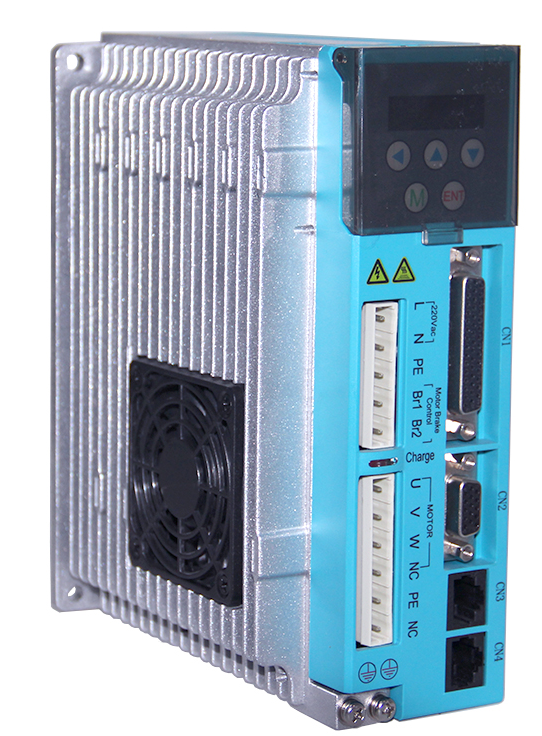

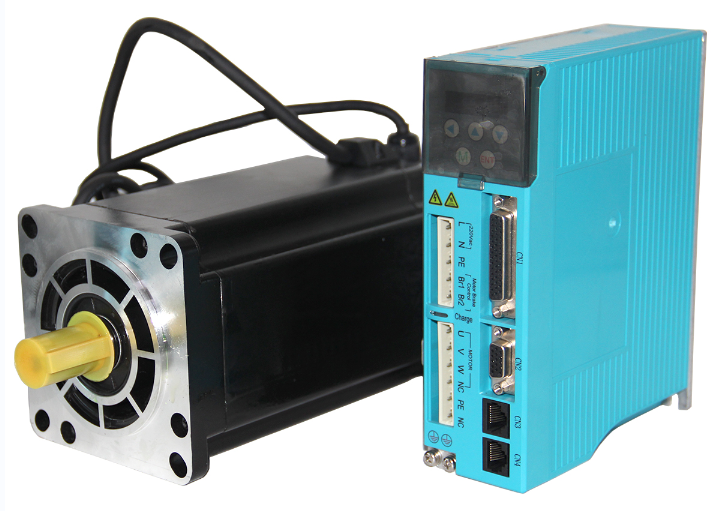

三相高壓閉環驅動器ZDM-3HE2280,單相電源供電，輸入電壓180~250VAC，峰值電流7.0A,細分?jǐn)?shù)可達51200步/圈，****脈沖頻率可達200K,六位數碼管顯示,可方便設置參數和監視電機運行狀態,可以兼容1000線和 2500線編碼器 ，具有缺相保護、過流保護、過壓保護和超差保護等功能，適合各種力矩要求較大的自動化設備和儀器，例如：雕刻機、剝線機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。適配電機如下： 110電機尺寸規格：

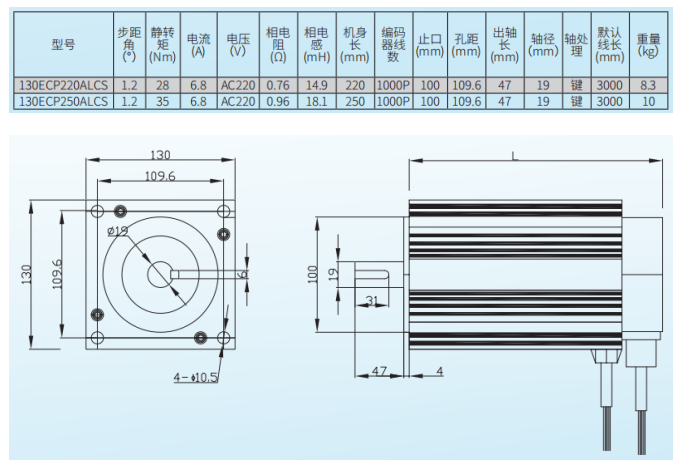

130電機尺寸規格：

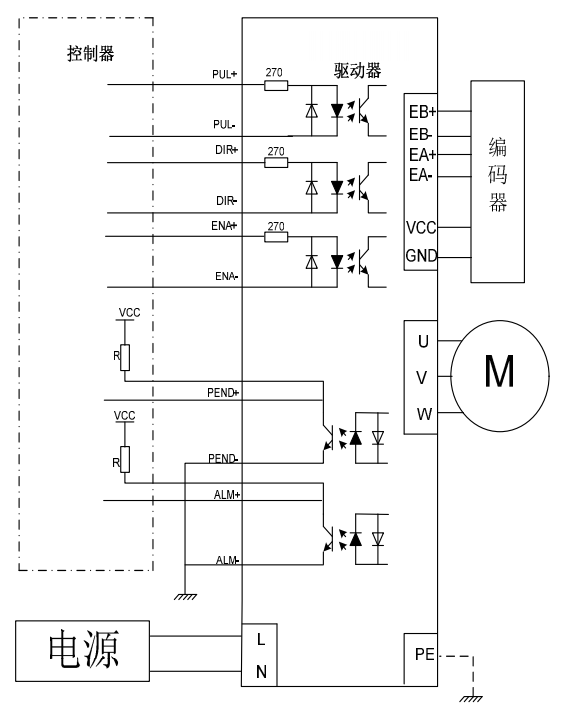

驅動器接線圖：
注意：電阻 R 接在控制信號端，阻值為 3-5K 設計安裝尺寸時，需考慮接線端子大小和通風散熱。 （1）驅動器的可靠工作溫度通常在 60℃以內，電機工作溫度為90℃以內； （2）安裝驅動器時請采用直立側面安裝，使散熱器表面形成較強的空氣對流；必要時靠近驅動器處安裝風扇，強制散熱，保證驅動器在 可靠工作溫度范圍內工作。 驅動器接口

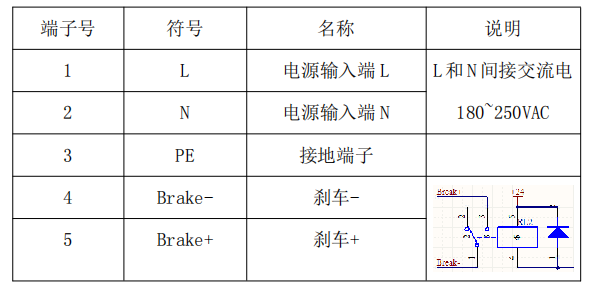

功率端子接口 1

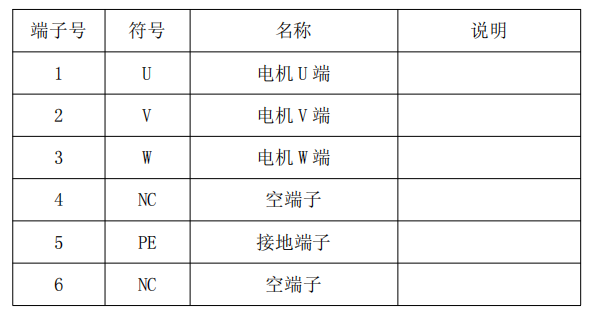

功率端子接口 2

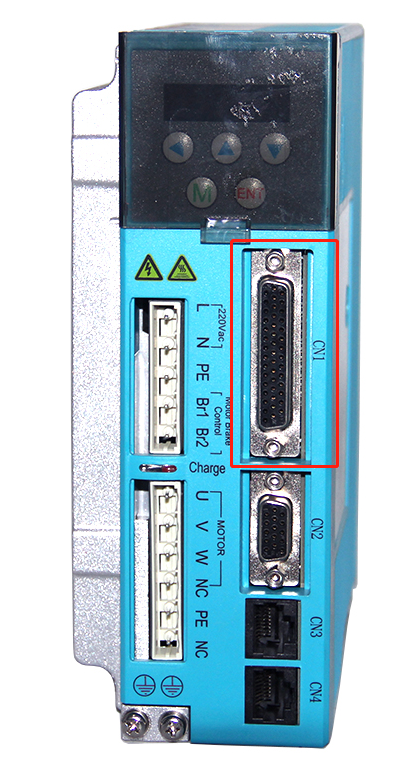

控制信號端口（44 針 DB 頭）

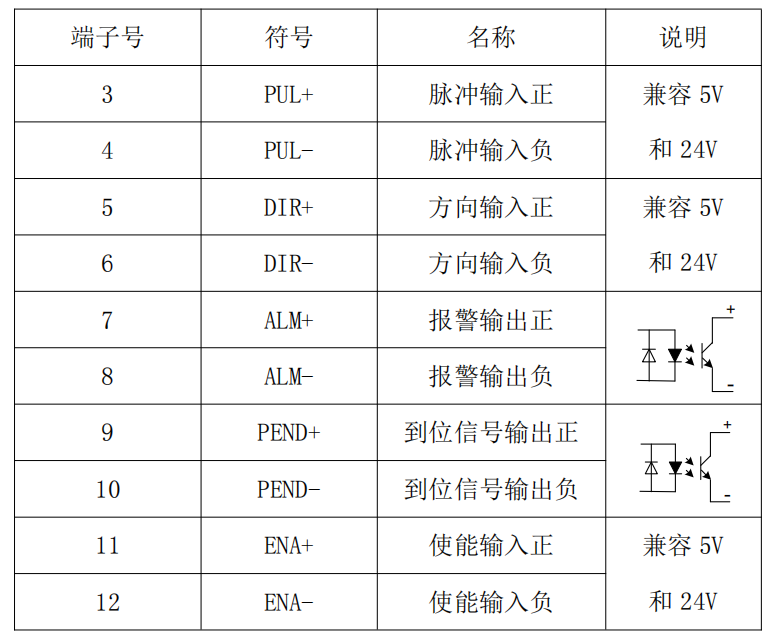

端口說明

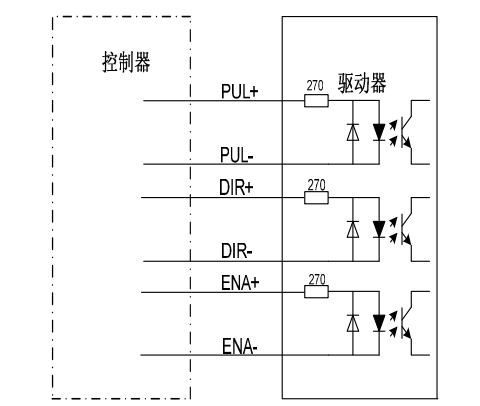

控制信號接口電路圖 差分信號接法

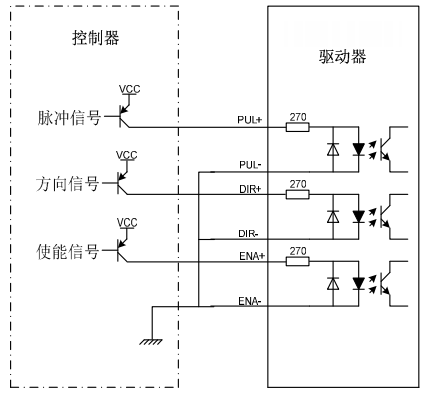

共陽極接法
共陰極接法

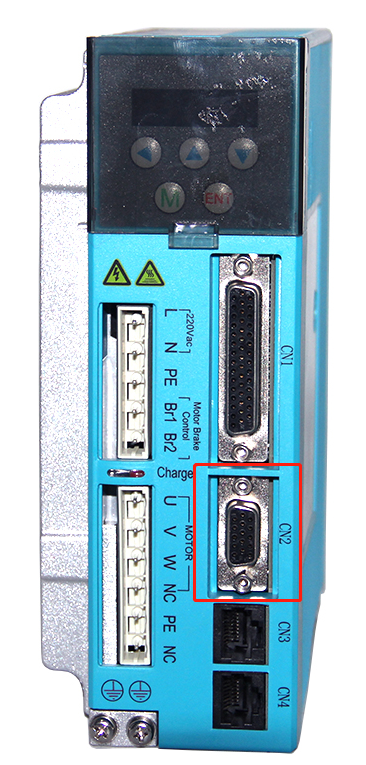

注意：控制信號電平可以兼容 5V 和 24V ，無需外接電阻 控制信號模式設置 單雙脈沖選擇：通過驅動器的前面板或 HISU 按鍵板來設置單雙脈沖。 編碼器端口

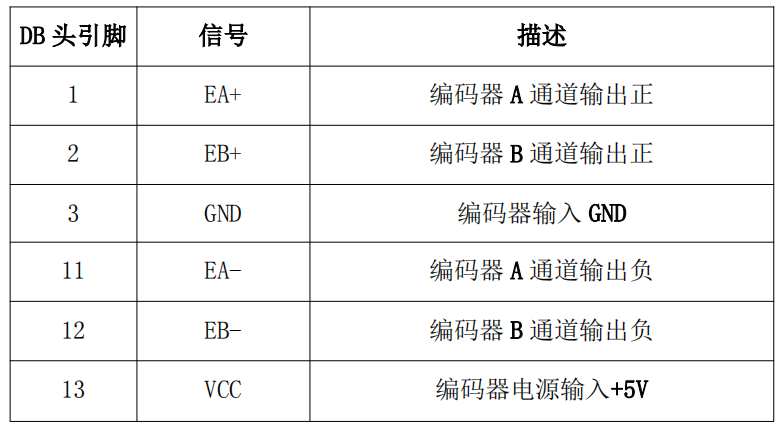

編碼器接線是15針延長線和電機編碼器線，該延長線直接連接電機和驅動器，無需客戶接線。 編碼器接口定義
|
