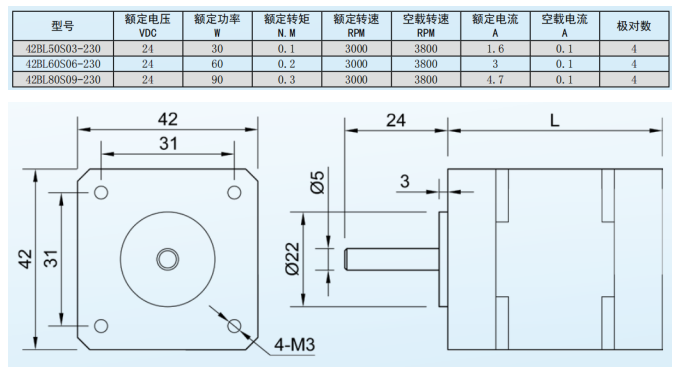

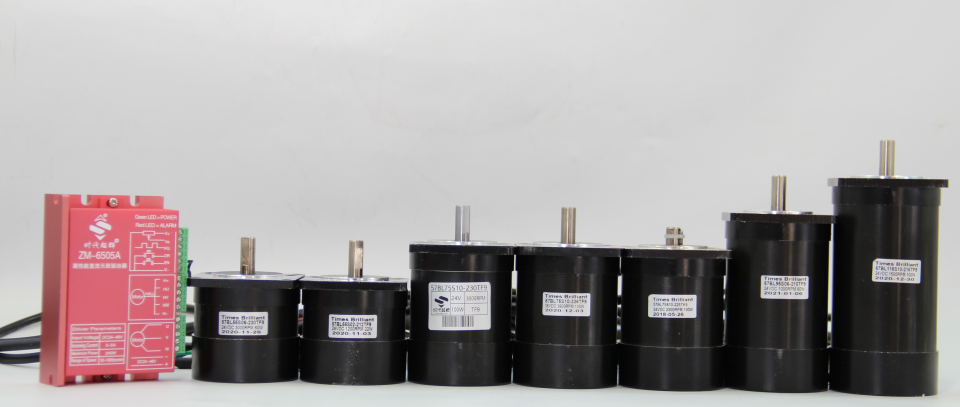

低壓直流無刷電機驅動器ZM-6505A，直流電源供電，電源電壓在DC18V~50V以內（面板標稱DC24V~48V），峰值電流在5A 以下，適用額定功率180W以下直流無刷電機，****轉速達 10000rpm/min(根據電機轉速而定)，可以0-5V 模擬量及 10 Hz -300Hz PWM 調速，方便客戶不同場合的使用需求，具有脈沖速度輸出，可以隨時觀察電機轉速，具有啟停使能控制信號、方向信號輸入功能，過流、過壓、欠壓、堵轉等功能，適用任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。適配電機如下： 42電機尺寸規格：

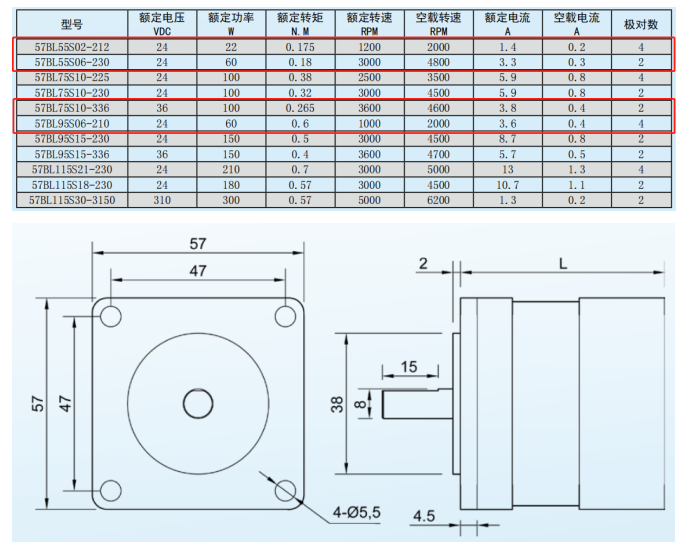

57電機尺寸規格：

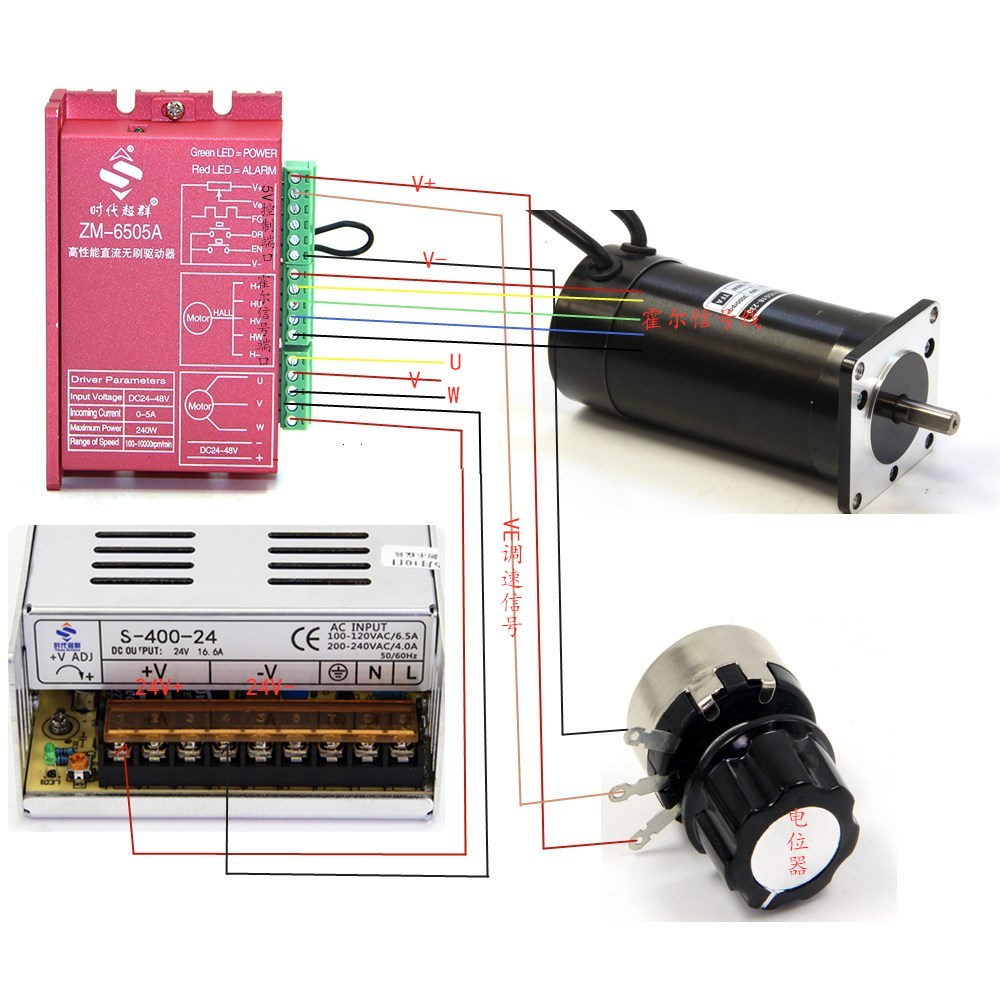

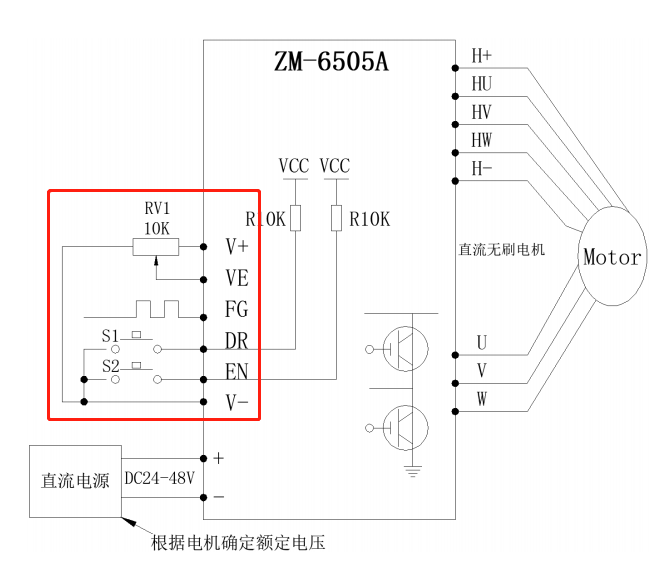

驅動器接線圖

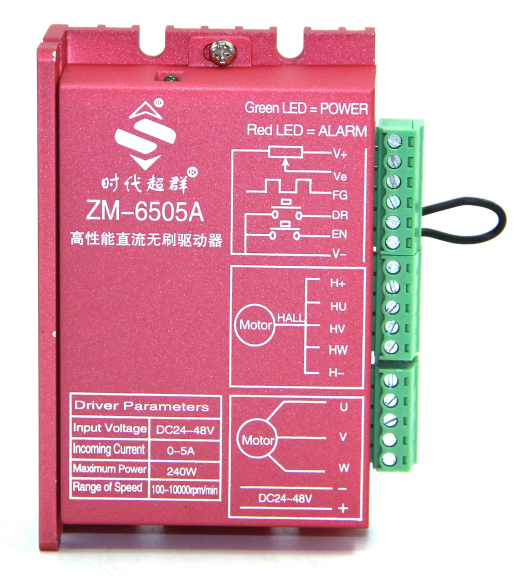

驅動器端口

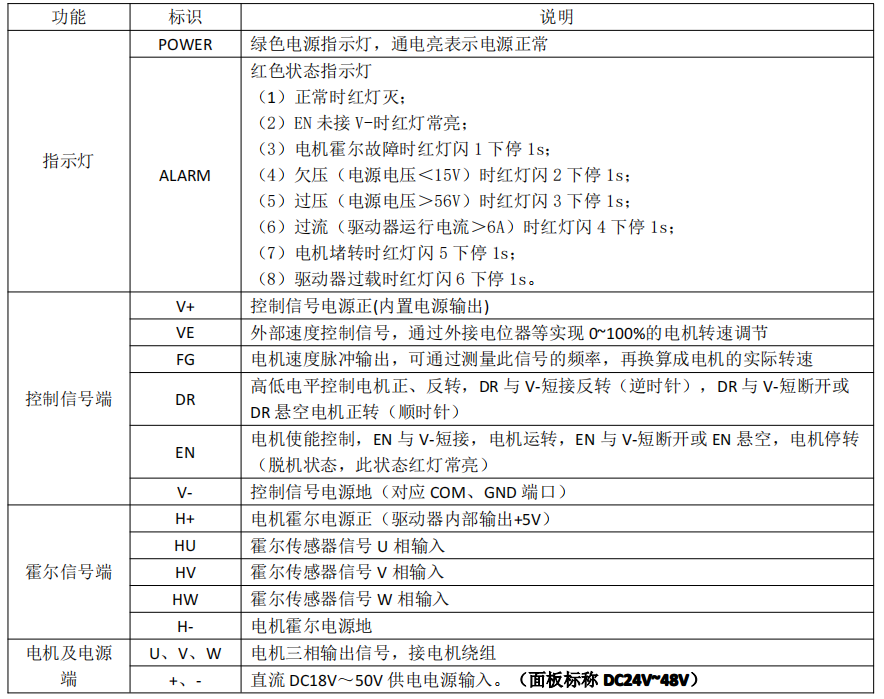

端口說明

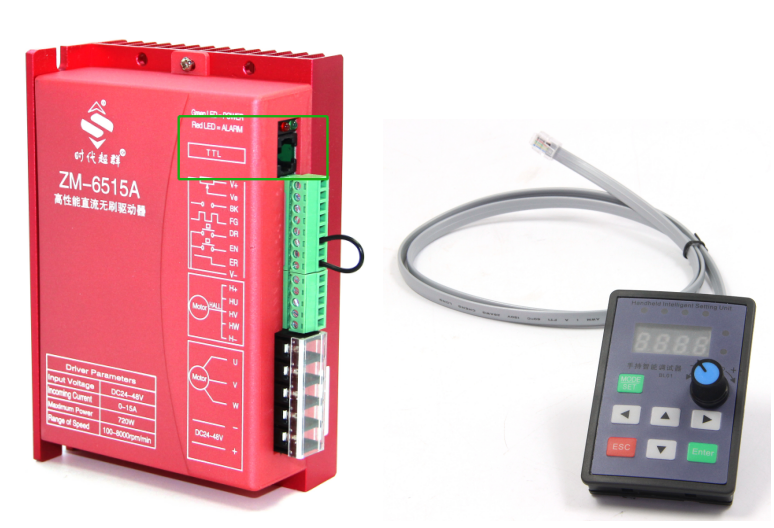

驅動器標準出廠默認設置為方波有霍爾/無霍爾開環模式，可根據不同客戶的需求通過調試小板寫入不同程序，來實現方波有霍爾速度閉環控制、方波無霍爾速度閉環控制等多種控制模式。（如下圖所示）

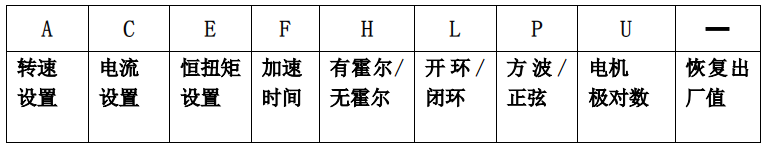

調試小板使用及操作簡單說明 1、 連接設備：把網口電話線的任意一端插入驅動器的網口座中，再把電話線的另一端插入BY-BL01的網口座中，即完成連接。 2、 調試器的啟用：按下面板上的電位器旋鈕，調試器的四位數碼管點亮，當前數碼管顯示轉速，范圍為 0~9999 轉/分鐘。當驅動器連接的無刷電機在轉動時，面板上顯示電機的實時轉速。 3、調試器的停用：在啟用狀態下，再次按下電位器旋鈕，數碼管全熄滅，調試器停用；也可用于電機運行狀態下，急停電機的作用。 參數設置 設置狀態共 9 個代碼對應如下

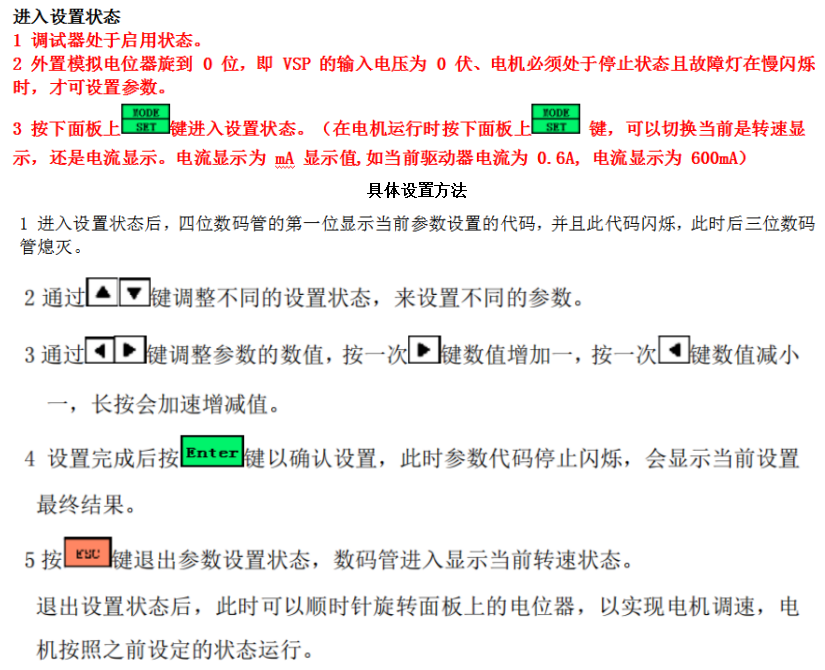

設置參數

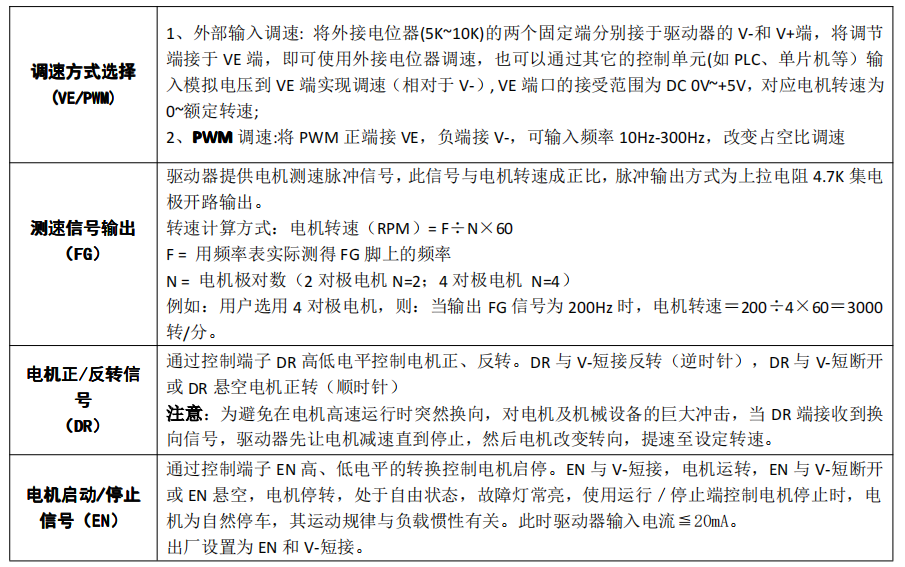

調試小板使用說明書可聯系時代超群淘寶店客服 驅動器功能說明
無刷驅動器ZM-6505A可以實現外部調速功能，使能控制，電機方向換向，輸出轉速設置等。
|
