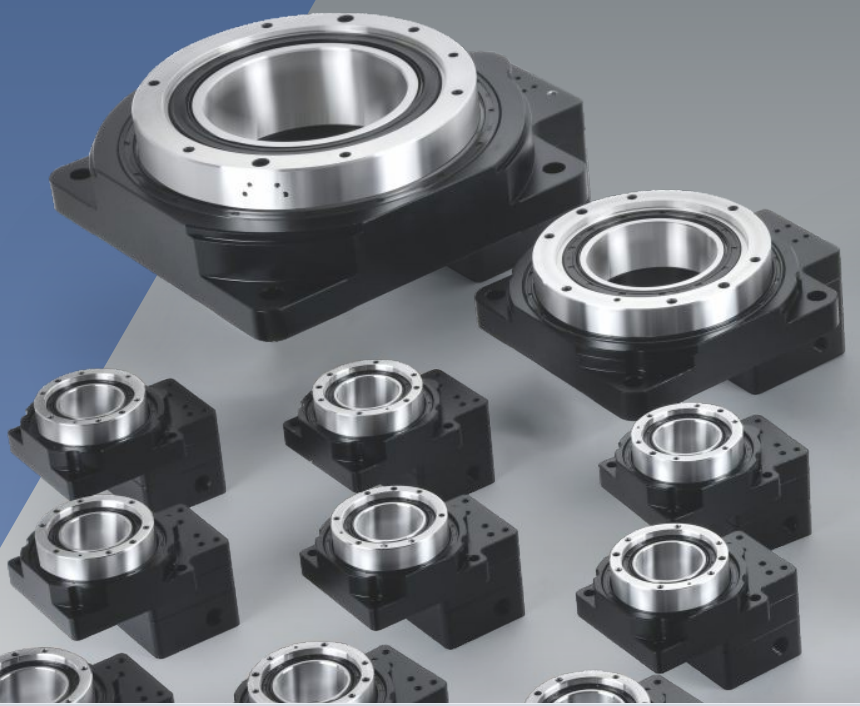

中空旋轉平臺是一款革命性的新產品。用于多種旋轉運動場合。集高工作效率，高精度，高剛性，高性價比于一身。是旋轉運動機構中革命性的產品
中空旋轉平臺簡介;
中空旋轉平臺通過電機驅動，實現角度調整自動化。精加工蝸輪蝸桿或齒輪傳動，角度調整無極限。精密軸系設計，保證精密高，承載大；步進電機與傳動件通過進口高品質彈性聯軸器連接，排除空間和加工形位誤差。旋轉臺面外圈刻度直觀；標準接口，方便信號傳輸；手動手輪配置，電控手動均可�？蛇x裝伺服電機或步進 中空旋轉平臺特點： 1、中空結構 中空旋轉平臺的轉盤為中空結構，伺服電機連接在側邊，方便冶具中的氣管、電線安裝。 2、高剛性 中空旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承 受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的5倍以上。 3、高旋轉精度 SR系列伺服旋轉平臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。 4、高重復定位精度 中空旋轉平臺采用單級螺旋齒輪減速方式來增大輸出扭矩，齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平臺的空回極小，重復定位精度在5弧秒以下。 5、馬達任意配置 中空旋轉平臺通過定制法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連接任意品牌的伺服電機、步進電機 以上內容為中空旋轉平臺的簡介以及特點
