NPN和PNP傳感器的原理以及與PLC的接線方法(MAA)
2022年4月12日


1. NPN型傳感器

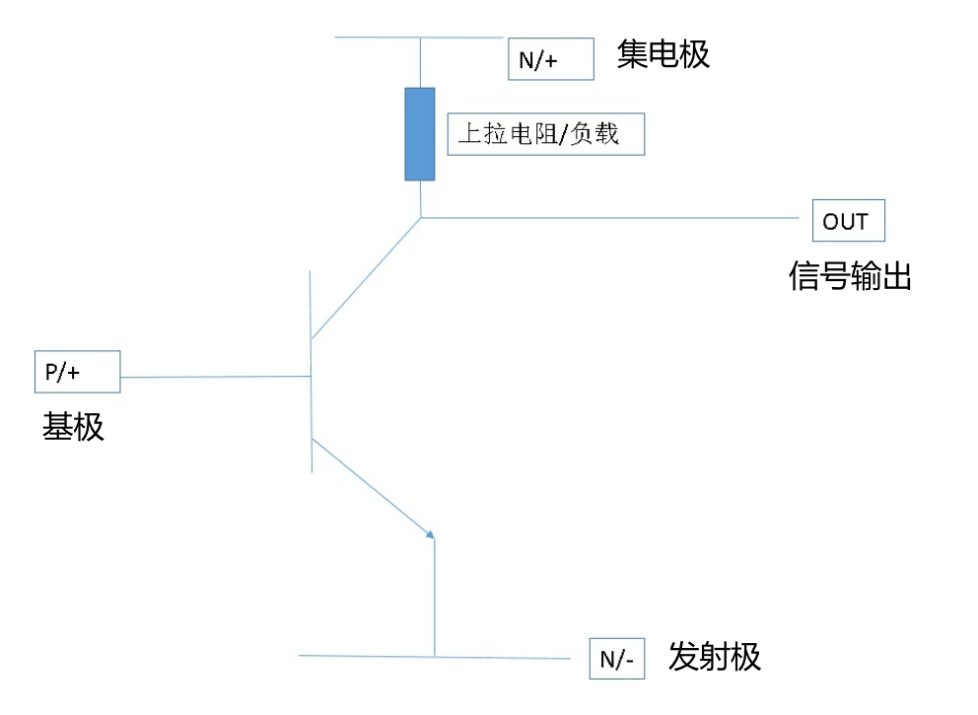

NPN型傳感器的原理如圖所示,集電極和發射極為N結,基極為P結。為了保證三極管能正常導通,集電極必須接正極,基級必須接正極,發射極必須接負極(發射結正偏,集電結反偏)。集電結上有一個負載,一般為上拉電阻,在負載的下端口是OUT信號輸出線。所以整個傳感器需要接三根線。

  • 集電極接正極

  • 發射極接負極

  • OUT信號線接到PLC輸入端口中。

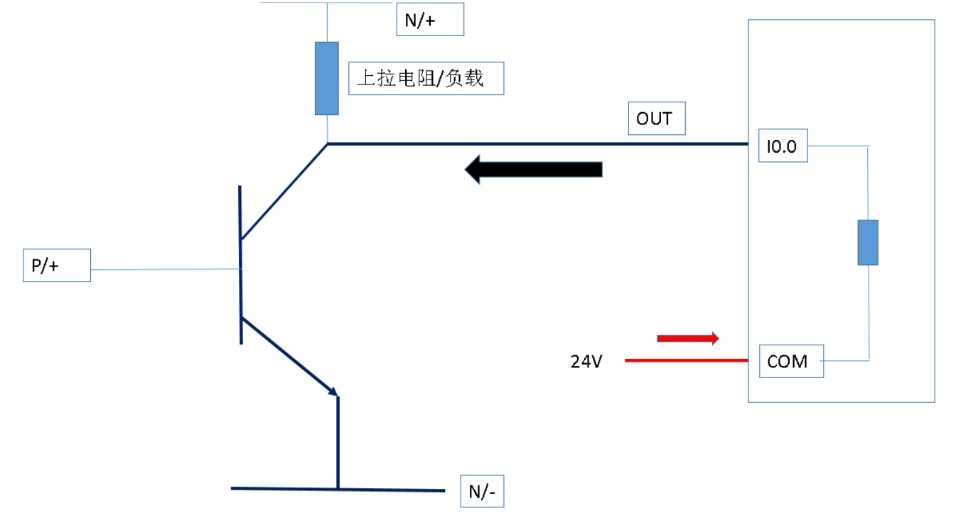

傳感器導通時,集電極和發射極也會導通,此時OUT信號線與發射極,也就是電源的負極連在一起,所以對于NPN型傳感器,當傳感器導通時,信號輸出的是負電平。根據PLC輸入端口的接法,PLC輸入模塊的公共端必須接正極才能保證傳感器正確運行。如圖所示:




2. PNP型傳感器

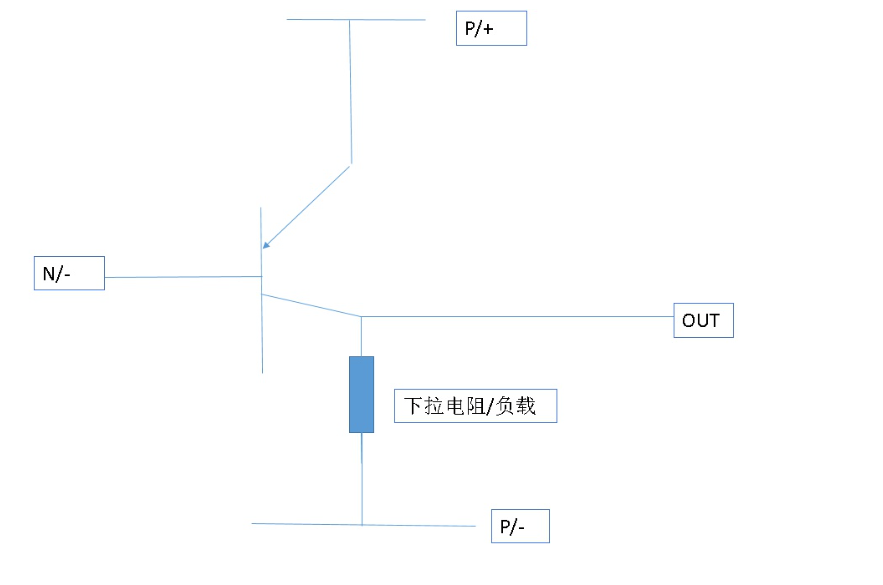

PNP型傳感器的原理如圖三所示,集電極和發射極為P結,基極為N結。為了保證三極管能正常導通,集電極必須接負極,基級必須接負極,發射極必須接正極(發射結正偏,集電結反偏)。集電結上會有一個負載,一般為下拉電阻,在負載的上端口是OUT信號輸出線。所以整個傳感器需要接三根線。

  • 集電極接負極

  • 發射極接正極

  • OUT信號線接到PLC輸入端口中。

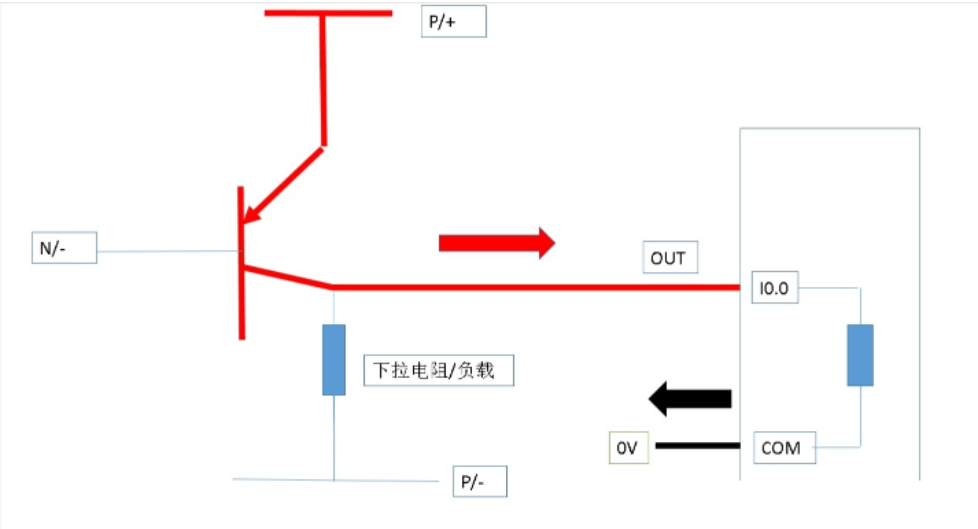

當傳感器導通時,集電極和發射極也會導通,此時OUT信號線與發射極,也就是電源的正極連在一起,所以對于PNP型傳感器,當傳感器導通時,信號輸出的是高電平。根據PLC輸入端口的接法,PLC輸入模塊的公共端必須接負極才能保證傳感器正確運行。如圖所示。



總結:
  • NPN型傳感器,信號線和負極連在一起,信號輸出為低電平,此時要求PLC的公共端接正極,才能保證形成回路。

  • PNP型傳感器,信號線與正極連載一起,信號線輸出為高電平,此時要求PLC公共端接負極,才能保證形成回路。

  • NPN型傳感器,對于三菱的PLC來說是漏型接法,對于西門子的PLC來說是源型接法

  • PNP型傳感器,對于三菱的PLC來說是源型接法,對于西門子的PLC來說是漏型接法

  • NPN型傳感器在PLC選型時,三菱的要選擇支持漏型的PLC或者同時支持源型漏型的PLC;西門子的PLC要選擇支持源型的PLC或者同時支持源型漏型的PLC。

  • PNP型傳感器在PLC選型時,三菱的要選擇支持源型的PLC或者同時支持源型漏型的PLC;西門子的PLC要選擇支持漏型的PLC或者同時支持源型漏型的PLC。
