CM40控制器與繼電器的連接

大家好，有很多客戶朋友不知道CM系列控制器是怎么連繼電器的，這期教大家怎么連。

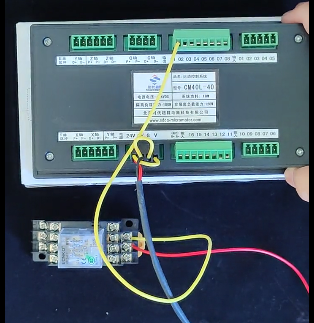

我們看控制器的背面，這次拿的繼電器是直流24V，4P的。它的13號端口接控制器的輸出口，控制器背面有很多輸出口，從01到08，這都是給客戶連繼電器或者電磁閥用的。14號端口連接一個24V正極給繼電器供電，但是要和控制器導通。

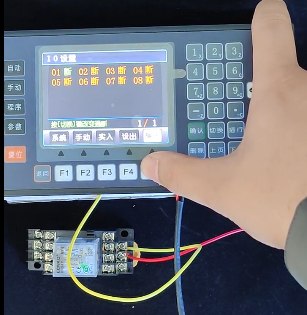

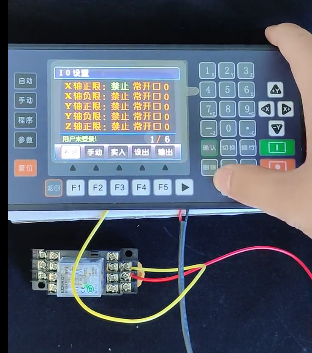

連接好之后我們可以測試一下，點擊io，點擊輸出。

可以看到8個端口對應通斷，我們移動光標，按切換鍵，就可以看到相應的繼電器有沒有通斷。

關注抖音號，觀看詳細視頻解說。
