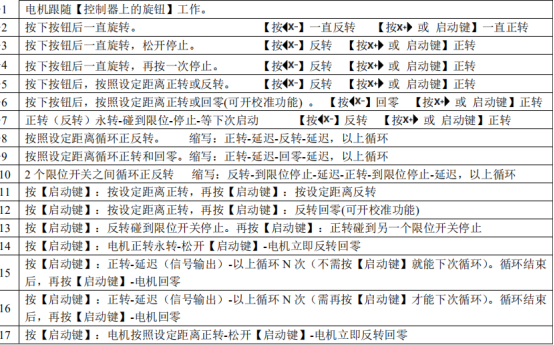

CS10-6S(HF020)調速控制器電機按下按鈕按照設定的距離正轉和反轉回零功能設置簡介（LHC）  這是一款專門針對步進/伺服電機的運行控制模塊。該模塊沒有可編程功能，但內置了多種固定的運行模式，用戶可快速的選擇合適的運動軌跡。可以掉電保存并設置距離，速度延遲，循環次數�？瑟�(dú)立作為模塊運行.也可以配合其他系統，作為第三方模塊來彌補電機輸出軸不足的情況！ 其功能簡單介紹如下。
這篇文章主要講解第六個功能：電機按下按鈕按照設定的距離正轉和反轉回零 這個功能正轉速度距離循環次數到位延遲時間可以設定。反轉速度和到位延時時間可以設定，但是反轉距離不能設定，他需要碰到感應開關后才能停止，距離不定，所以不支持設定距離。 左右鍵是電機的旋轉方向選擇鍵，按左鍵電機正傳啟動，右鍵電機反轉啟動，綠色的啟動鍵和左鍵一樣，也是正轉啟動。轉動的距離速度可以設定。循環的次數也可以設定。例如P1設定1 P5設定5 按下啟動后，電機就會直接從1走到5停止。半路停止時候按急停鍵就停止了。正反轉兩端可以設置限位。電機在啟動旋轉的時候兩個輸出口有輸出，輸出電壓是24V電源的0V，可以接正反轉的啟動信號。電機停止的時候輸出也停止輸出。輸出：電機正轉時，Y0 輸出。電機反轉時，Y1 輸出。電機停止，輸出斷開 左右鍵按下，電機轉動，旋轉鈕旋轉可以調整電機的速度。正轉速度由P2決定，反轉速度由P4決定。正轉距離P1設定，循環次數P5設定，反轉距離不支持設定，距離和速度循環次數可以保存。 參數設定步驟：P---0改成6 按一下設置鍵，看到P---0,按確認鍵進入，順時針擰動旋鈕，找到5后按確認，退出后見到P---0再按兩次設置鍵退回到第一層菜單即可。 P1 P2 P4 P5 P6 P7參數設定步驟： 按下設置鍵，看到P---0后，旋轉按鈕找到要用的代碼P--- 1 2 4 5 6 7...... 按確認鍵進入,通過旋鈕改變數值，通過左右鍵移動光標位置，改好后按確認鍵退出上一層菜單，再按兩下設置鍵，退出到第一層菜單，斷電重啟即可使用。 需要細致了解這些功能和其他功能的使用設置情況，請聯系我1730 121 8680微信電話同步，或者關注我的抖音視頻，抖音號dyztiv50eq8p，里面有關于這款控制器的技術視頻指導，需要這個控制器請搜索我的淘寶店鋪：時代超群機電自動化配套。
|
