1.創建項目

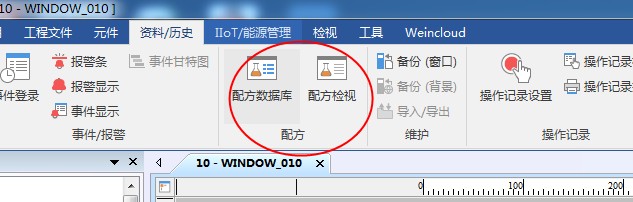

2.找到（配方數據庫）點擊

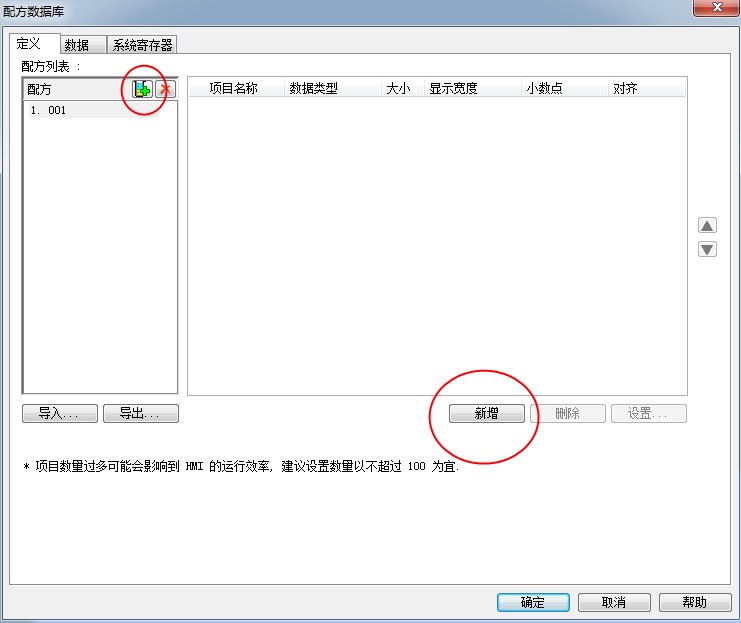

3.在配方列表 創建新配方

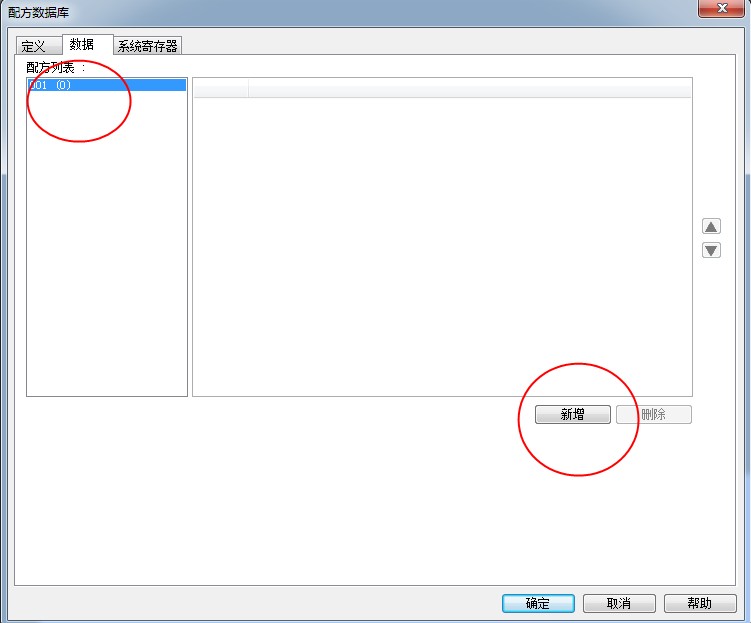

4.點擊（新增）建立數據
4.1 首先創建一個ASCII數據類型的MODEL（型號），用來保存不同型號產品的名稱
4.2 根據你需要多少個數據坐標或者其他參數，再繼續（新增）數據，比如我有6個參數，那么我就繼續（新增）6個數據
數據類型根據需求而設定，大小根據存儲大小而設定，比如我選擇16-bit Unsigned，表示16位的十進制無符號格式
4.3 相關數據新增好后按確認
5.點擊（配方檢視），放到窗口
6.放個（數值元件）點擊屬性或者雙擊，讀取/寫入地址選擇:HMI、RECIPE、Selection 配方編號，重復6操作
HMI、RECIPE、Selection 配方編號
HMI、RECIPE、Count 配方數目
HMI、RECIPE、Command 配方操作 （此處是項目選單元件，屬性（項目數選擇4），數據：1=增加配方 2=更新當前配方 3=刪除當前配方
4=刪除所有配方）
HMI、RECIPE、Model 型號
HMI、RECIPE、A A參數
HMI、RECIPE、B B參數
HMI、RECIPE、C C參數
HMI、RECIPE、D D參數
HMI、RECIPE、E E參數
HMI、RECIPE、F F參數
7.跟6 操作類似，把屬性換成PLC的D斷電保存存儲器就行
7.1比如我是三菱PLC3U，看手冊可以知道電池保持?jǐn)?shù)據的地址是D512-D7999,其中D1000是500一組斷電保持，所以我比較喜歡存配方數據從D1000開始
注意：配方數據庫里面的大小可以理解成占用幾個寄存器地址的意思，所以不同的參數地址不能重疊，比如型號我大小設定是4，那么我從D1000開始，那么占用地址就算D1000-D1003，其他參數就不能使用這幾個地址
8.在（元件）窗口找到（資料傳輸），創建2個資料傳輸，一個屬性設置：
下載：來源地址是HMI、RECIPE、Model 目標地址是PLC、D、起始地址
上傳：來源地址跟目標地址跟下載相反就行了
注意：屬性里面的字?jǐn)?shù)量要看*配方數據庫*的大小總和
9.在相關元件合適的位置配上合適的說明就完成了 |
